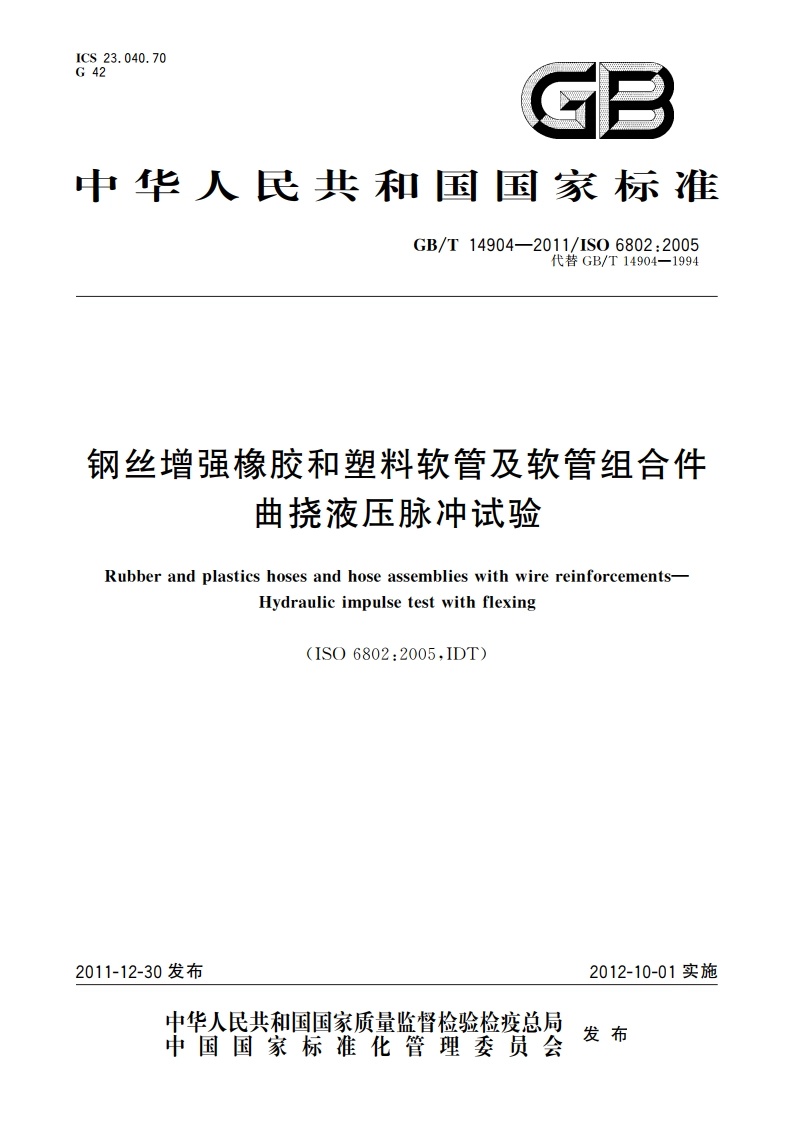

钢丝增强橡胶和塑料软管及软管组合件 曲挠液压脉冲试验 GBT 14904-2011.pdf

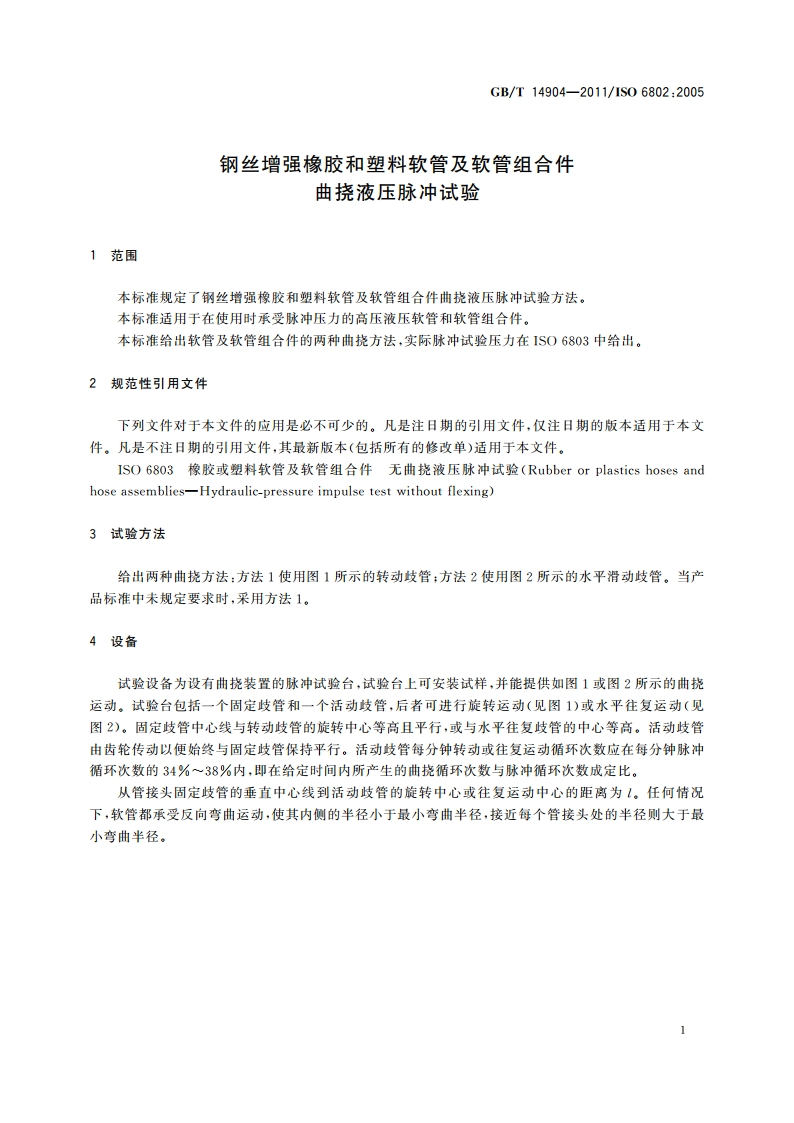

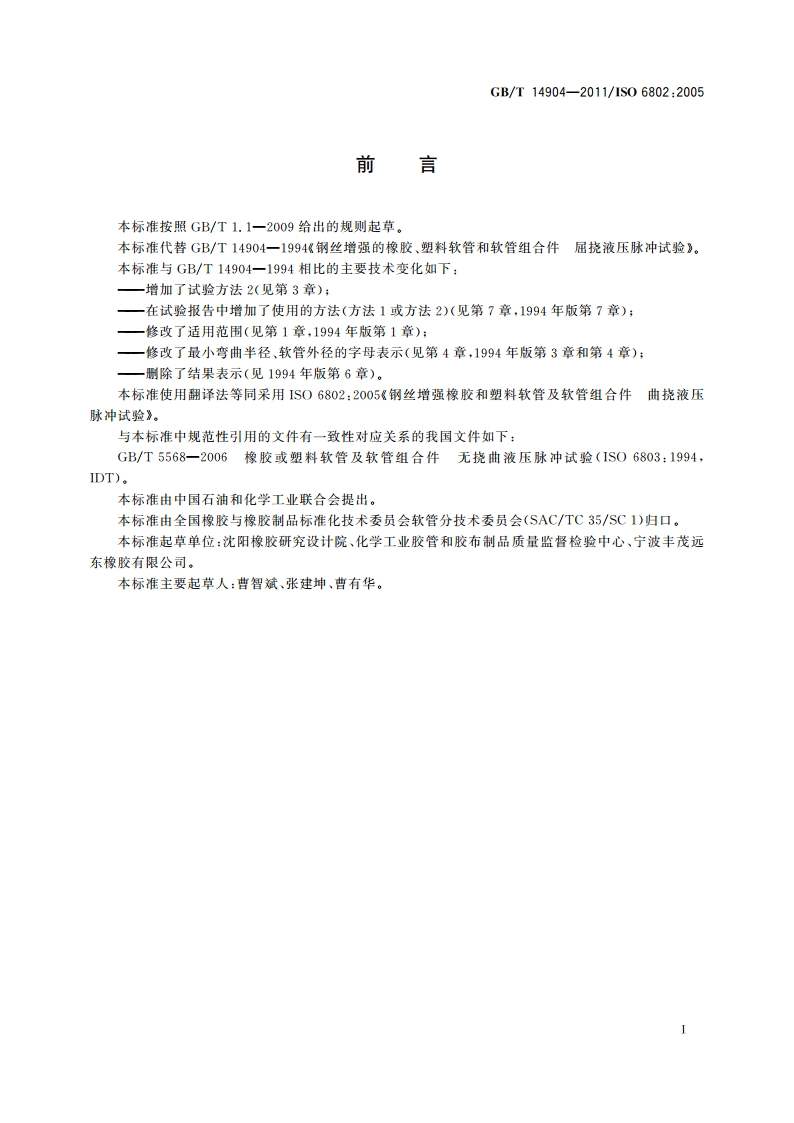

GB/T14904-2011/1S06802:2005钢丝增强橡胶和塑料软管及软管组合件曲挠液压脉冲试验1范围本标准规定了钢丝增强橡胶和塑料软管及软管组合件曲挠液压脉冲试脸方法。本标准适用于在使用时承受脉冲压力的高压液压软管和软管组合件。本标准给出软管及软管组合件的两种曲挠方法，实际脉冲试验压力在1SO6803中给出。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO6803橡胶或塑料软管及软管组合件无曲挠液压脉冲试验(Rubber or plastics hoses andhose assemblies-Hydraulic-pressure impulse test without flexing)3试验方法给出两种曲挠方法：方法1使用图1所示的转动歧管；方法2使用图2所示的水平滑动歧管。当产品标准中未规定要求时，采用方法1。4设备试验设备为设有曲挠装置的脉冲试验台，试验台上可安装试样，并能提供如图1或图2所示的曲挠运动。试验台包括一个固定歧管和一个活动歧管，后者可进行旋转运动（见图1）或水平往复运动（见图2)。固定歧管中心线与转动歧管的旋转中心等高且平行，或与水平往复歧管的中心等高。活动歧管由齿轮传动以便始终与固定歧管保特平行。活动歧管每分钟转动或往复运动循环次数应在每分钟脉冲循环次数的34%38%内，即在给定时间内所产生的曲挠循环次数与脉冲循环次数成定比。从管接头固定歧管的垂直中心线到活动歧管的旋转中心或往复运动中心的距离为！，任何情况下，软管都承受反向弯曲运动，使其内侧的半径小于最小弯曲半径，接近每个管接头处的半径则大于最小弯曲半径。1GB/T14904-2011/ISO 6802:2005距离！应采用下列方程计算，精确到2mm。l=1.75r.min/dem式中：h,min最小弯曲半径；d 软管外径。5试样从管接头之间测量软管自由长度L,且应采用下列方程计算，精确到15mm。L=4.14rmim+3.57dm式中rmim和de定义如第4章。应最少试验4个试样。最小弯曲半径在相关的产品标准中规定。6步骤将试样组合件的一端安装在装置的活动歧管上，另一端安装在装置的固定歧管上。按照ISO6803规定的方法进行压力脉冲试验。开始试验，直至出现破坏或达到相关产品标准规定的循环次数时为止。如果破坏出现在距离软管接头末端25mm内，则应视为软管接头故障，并如实记录。7试验报告试验报告应包括以下内容：a)本标准编号；b)所试验的软管或软管组合件的全部说明；c)所使用的方法（方法1或方法2）；d)试验温度；e)试验压力；D试验流体；g)升压速率；h)脉冲循环速率；i)曲挠频率；j)每根软管试样破坏时的脉冲循环次数或完成的脉冲循环次数；k)每根软管试样破坏位置和形式，或试验完成时的状态；1)试验日期。
