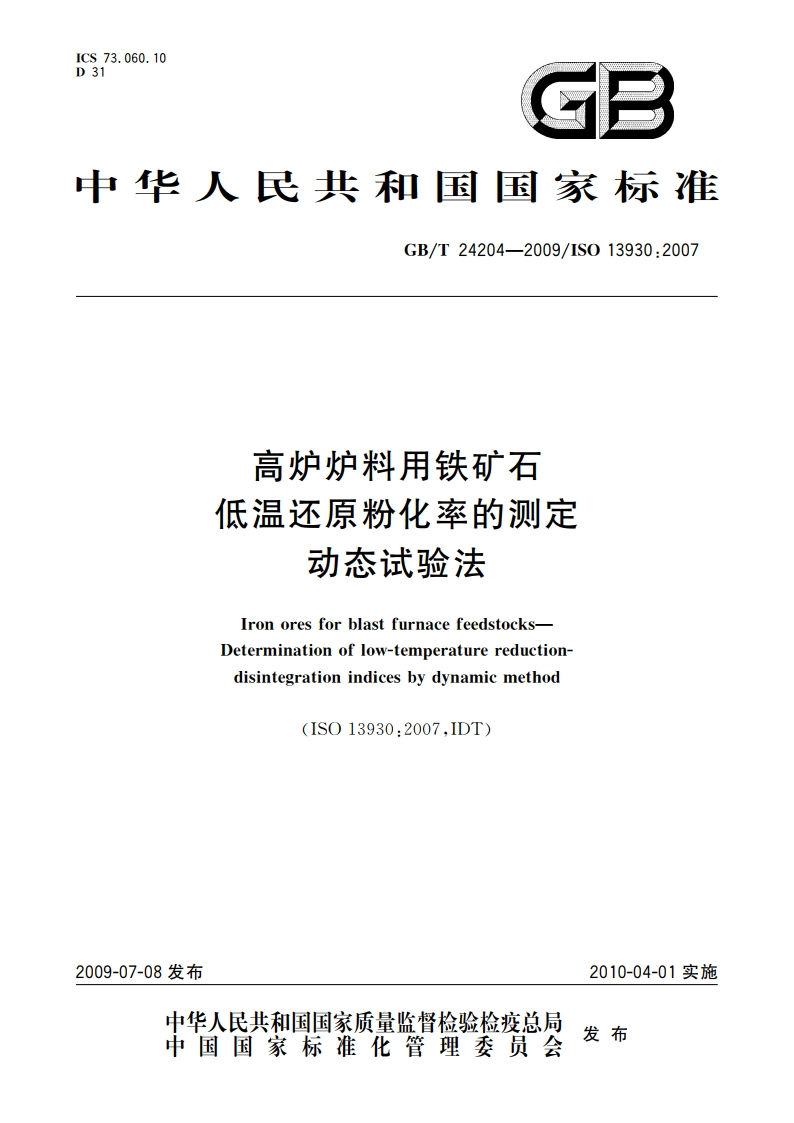

高炉炉料用铁矿石低温还原粉化率的测定 动态试验法 GBT 24204-2009.pdf

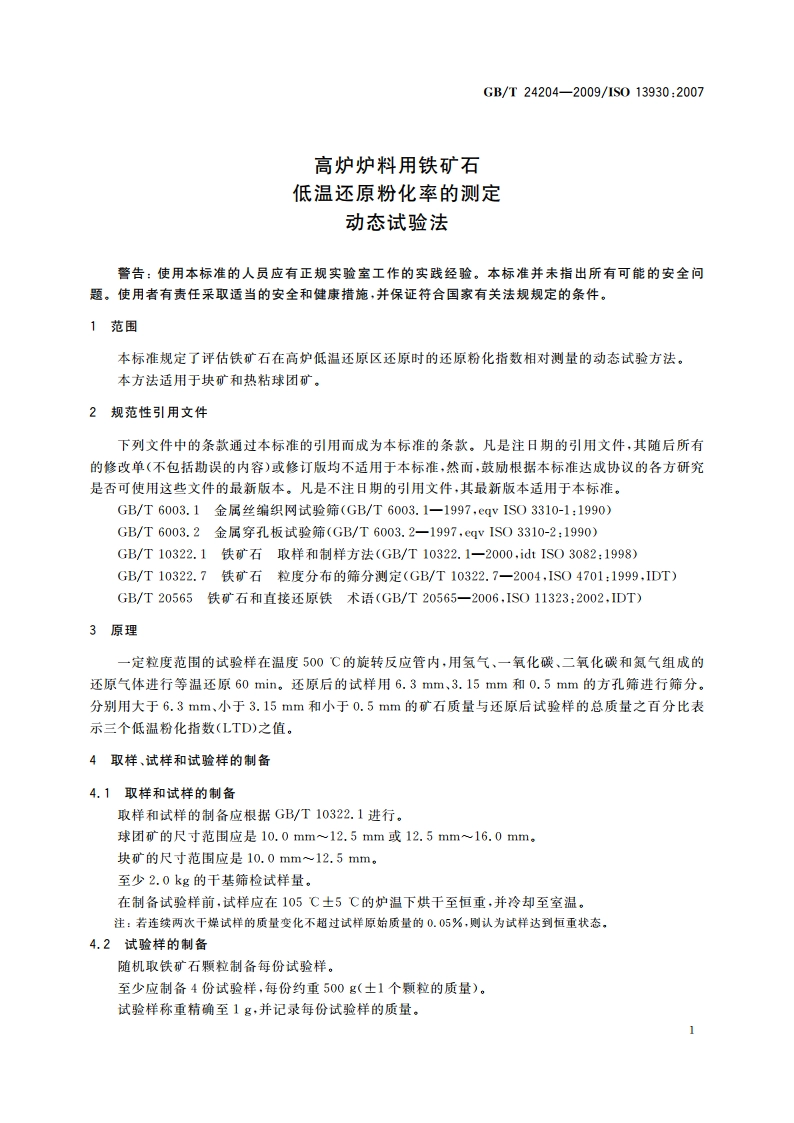

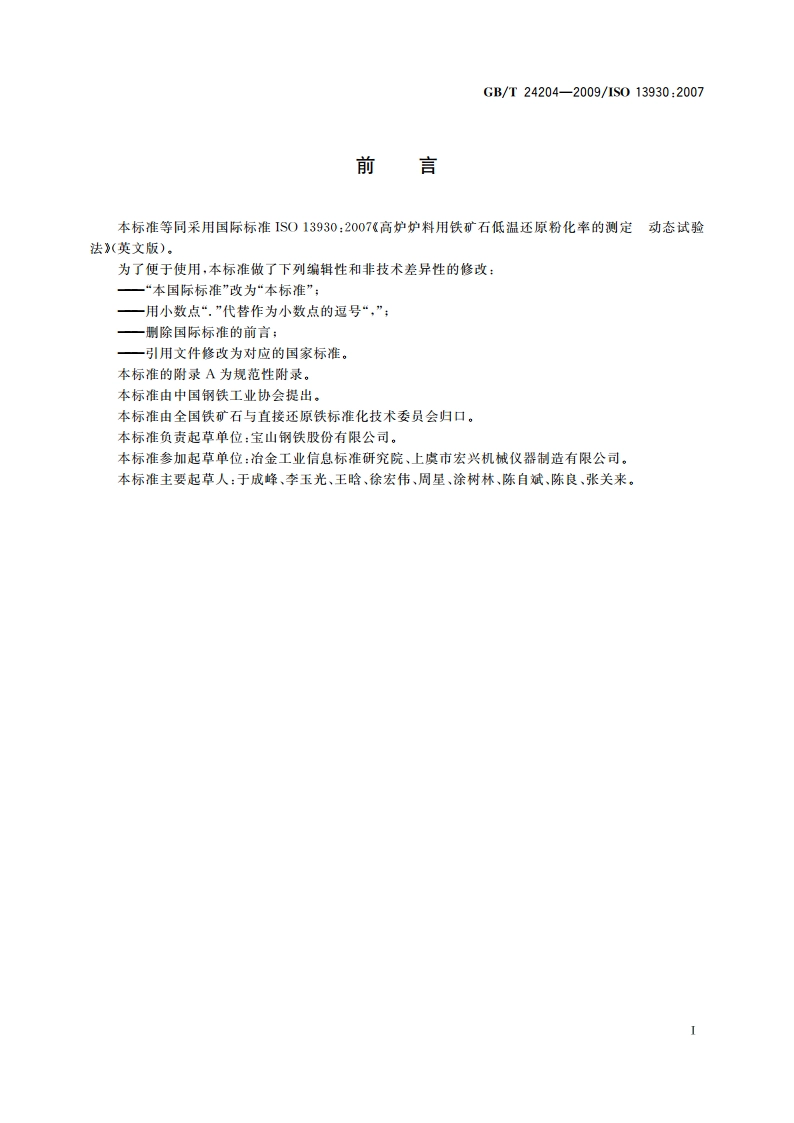

GB/T 24204-2009/ISO 13930:2007O:0.1%(体积分数)H2O0.2%(体积分数)6.2.3流速在整个还原过程中，还原气体的流速应保持在20L/min1L/min。6.3加热和冷却用气体氮气(N2)应作为加热和冷却气体。氮气中的杂质不应超过0.1%（体积分数）。氮气流速应保持在20L/min直至试验样温度达到500C;在温度平衡和冷却期间，氮气流速仍应保持在20L/min。6.4试验温度还原气体在进入还原试管前应预热，以使还原试管内部和试验样的温度在整个还原阶段保持在500C5C。7试验步骤7.1试验测定次数根据附录A的规定进行足够次数的试验。7.2还原任取一个4.2中制备好的试验样放入还原反应管(5.2)中。将还原反应管插入加热炉(5.3)中，并封闭反应管。连接热电偶，并确保其末端位于还原反应管的中部，并连接供气系统。通过旋转装置(5.4)使还原反应管开始转动，转速为10r/min0.2r/min。使氮气通过还原反应管，流量20L/min。并立即开始加热。加热的速度是在45min内使试验样达到500C,并且在接下来的15min内使温度稳定。如果不能达到该要求，应终止本次试验并开始新的试验。警告：一氧化碳、氢气和含有氢气和一氧化碳的还原性气体是有毒和易爆气体，因此是危险的。还原试验的过程应在通风良好或在一个抽风罩下进行。应根据地方或国家安全条例采取防护措施以保护操作者的安全。用流量为20L/min士1L/min的还原气体替代氮气，进行60min还原。当60min还原结束时，停止旋转及还原气体流通。用流量为20L/min的氮气代替还原气体，冷却还原后的试验样至350以下。然后从加热炉中抬起还原反应管，并仍用惰性气体冷却至100以下。7.3筛分从还原反应管中小心地取出试验样，刮掉粘着在试管壁上的所有物质，分离出还原过程中沉淀下的游离碳（可用磁铁）。测定并记录还原后试验样的质量(m),并根据GB/T10322.7,在筛孔为6.30mm、3.15mm和0.5mm的筛子上机械筛分，测定并记录下在6.3mm、3.15mm和0.5mm的筛子上留下的各部分的质量m1、m2和m3。吸尘器中收集的灰尘和筛分过程中损失的矿石应认为是小于0.5mm。8结果表示8.1低温还原粉化率(LTD+6.3+LTD-3.15LTD-0.5)计算以质量分数表示的低温还原粉化率LTD+63,LTD-3.15,LTD-05用式(1)式(3)计算：LTD43=100(1)LTD-1=mo-(m1+m2)100(2)oLTD-as=mo-(m+m+ms)1003
