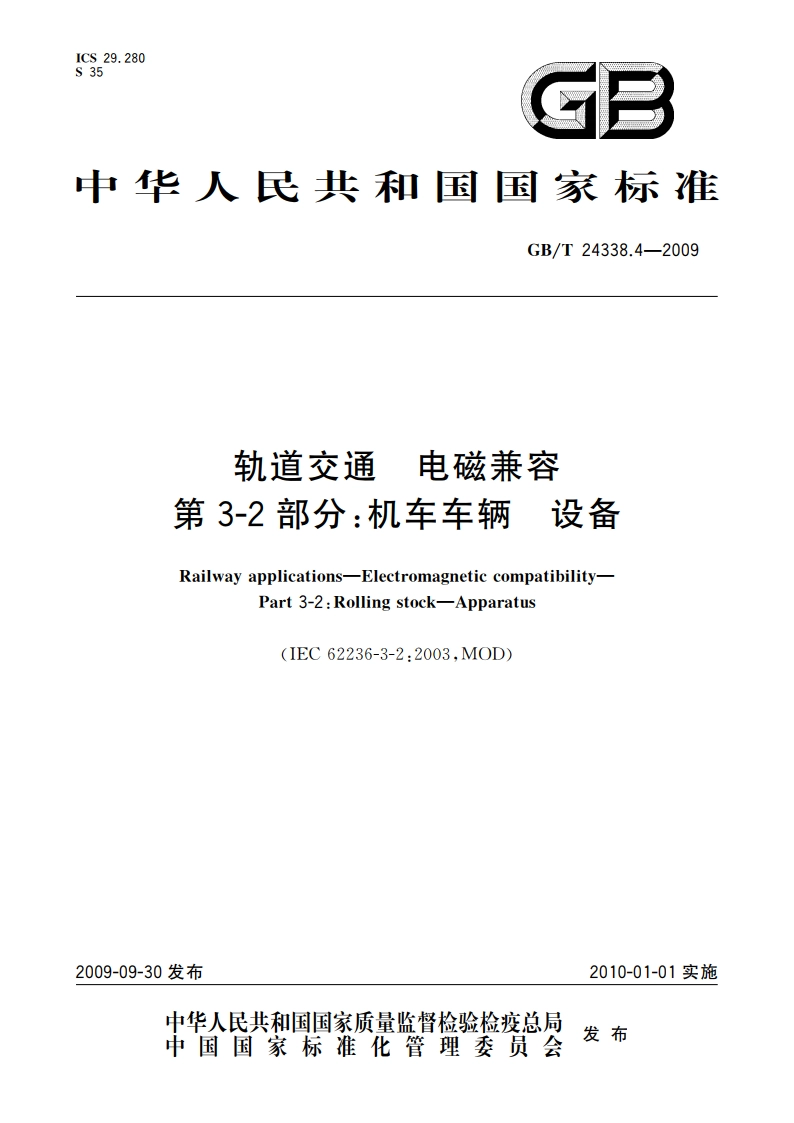

轨道交通 电磁兼容 第3-2部分：机车车辆 设备 GBT 24338.4-2009.pdf

GB/T24338.4-2009轨道交通电磁兼容第32部分：机车车辆设备1范围GB/T24338的本部分适用于轨道机车车辆电气和电子设备电磁兼容性的发射与抗扰度。频率范围是从0GHz400GHz。目前，频率高于2GHz的试验尚未定义。所用的试验方法与特殊设备、结构、端口、技术及其工作条件有关。本部分考虑到了轨道机车车辆的内部环境和轨道的外部环境，以及其他装备对设备的干扰，例如手提式无线电发射装置，如果某端口用于射频通信（专用的射频器，例如转发系统）的发送或接收，则本部分中通信频率的发射与抗扰度限值并不适用。本部分不适用于启动或停止设备时的撰态发射。本部分的目的就是定义有关传导及射频骚扰的电磁发射及抗扰度试验要求的限值和试验方法。这些限值和试验代表了电磁兼容性的基本要求。所选择的发射要求应确保轨道机车车辆上设备正常工作所产生的骚扰不超过妨害其他设备正常工作的水平。另外，所选择的抗扰度要求应确保机车车辆设备抗扰度有足够的严酷度。这些严酷度不包括可能性非常小的极端情况。与本部分不一致的特殊要求需特别指出。对每个端口的试验要求进行了规定。这些特殊规定是对在GB/T24338.1通用规定的补充。2规范性引用文件下列文件中的条款通过GB/T24338的本部分的引用而成为本部分的条款。凡是注日期的用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB4824工业、科学和医疗(ISM)射频设备电磁扰特性的测量方法和限值(GB4824一2004，CISPR 11:2003.IDT)GB9254信息技术设备的无线电骚扰限值和则量方法(GB9254一2008，IEC/CISPR22:2006,IDT)GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验(GB/T17626.2一2006，IEC61000-4-2:2001,1DT)GB/T17626.3一2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(IEC61000-4-3:2002,1DT)GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(GB/T17626.4一2008,1EC61000-4-4:2004,1DT)GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验(GB/T17626.5一2008，IEC61000-4-5:2005,1DT)GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度(GB/T17626.6一
