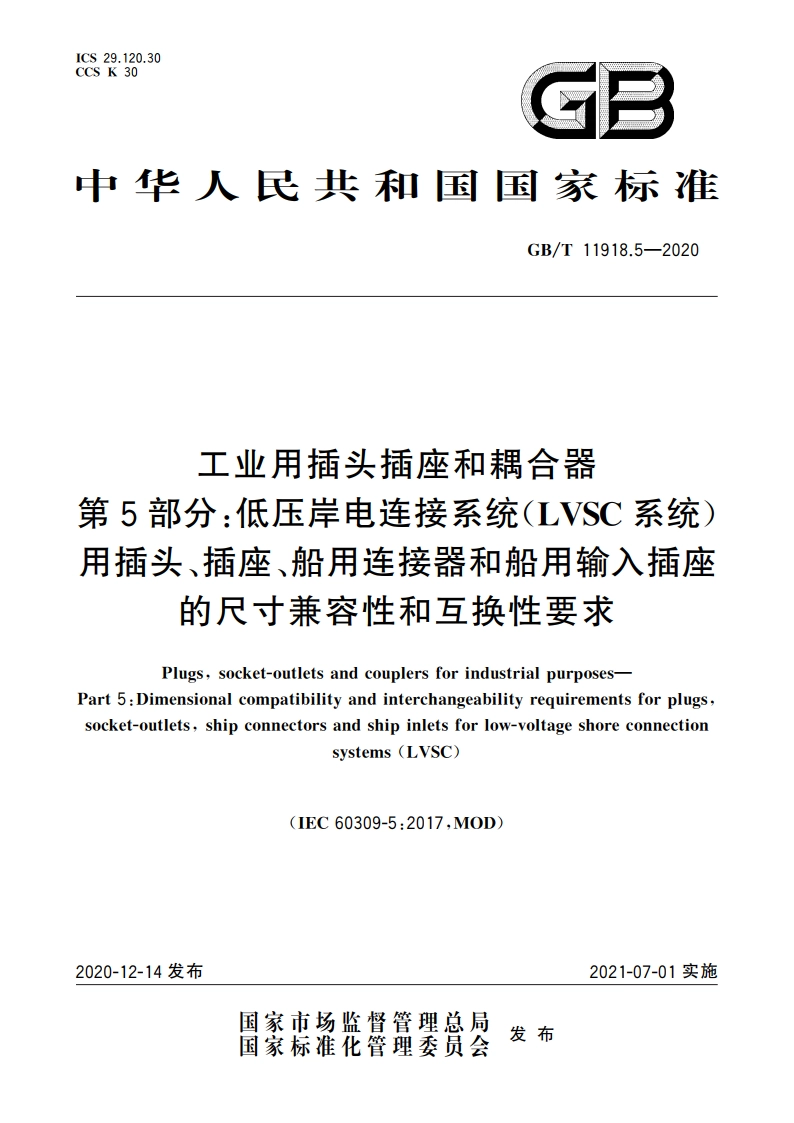

工业用插头插座和耦合器 第5部分：低压岸电连接系统(LVSC系统)用插头、插座、船用连接器和船用输入插座的尺寸兼容性和互换性要求 GBT 11918.5-2020.pdf

GB/T11918.5-2020前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T11918的工业用插头插座和耦合器的第5部分。GB/T11918已经发布了以下部分：一第1部分：通用要求：一第2部分：带插销和插套的电器附件的尺寸兼容性和互换性要求：一第4部分：有或无联锁带开关的插座和连接器；一第5部分，低压岸电连接系统(1，VSC系统)用插头、插座、船用连接器和船用输入插座的尺寸兼容性和互换性要求。本文件使用重新起草法修改采用E60309-5：2017工业用插头插座和耦合器第5部分：低压岸电连接系统(LVSC系统)用插头、插座、船用连接器和船用输入插座的尺寸兼容性和互换性要求。本文件与1EC60309-5:2017的技术性差异及其原因如下：一第1章范围中，将“本部分适用于带一个接地触点和四个控制触头的三相附件”修改为“本文件适用于三相三线对地绝缘系统带一个接地触点和若干个控制或通信触头的三相电器附件”，一第1章范围中，将“这些附件的最大额定电流为350A,最大额定工作电压不超过690V50/60Hz,”修改为“本文件适用于额定电流为63A、125A、250A,350A,额定工作电压不超过1000V,频率为50Hz/60Hz的电器附件”：一第1章范围中，将“本部分适用于环境温度通常在一25至十40范围内”修改为“本文件适用于环境温度一25至十55”；一关于规范性引用文件，本文件做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用修改采用国际标准的GB/T11918.1一2014代替了IEC60309-1:2012:增加引用了GB/T4208:因为IEC/IEEE80005-3没有发布，本文件采用现行的IEC/PAS80005-3:2014;一用除了3.503定义中“期间，允许船舶发电机关闭”，一7.1中，增加了产品铭牌上应标识“低压岸电”字样：一7.5中，增加了“S十，S一表示通信触头”，并增加了触头的布置图（见图502、图503、图504、图505)：一增加了7.7一增加了12.1、12.2；根据产品的实际结构，增加了额定电流不超过125A的插座和配套的插头应能耐受至少10kA的或更大的预期短路电流（见29.1），并修改了5.501：一根据产品的实际应用场景，增加了第31章环境适应性要求：在附录A标准活页5I、标准活页5、标准活页5-和标淮活页5-W中增加了250A的尺寸：一根据低压岸电连接系统用插头、插座、船用连接器和船用输入插座在我国的实际应用情况，增加了63A、125A产品的型式和尺寸（见附录A标准活页5-、标准活页5-、标准活页5-N和标准活页5-X);GB/T 11918.5-2020增加了插座、船用输入插座锁止机构及尺寸图A.5、图A.6:增加了63A、125A插座和船用输入插座螺旋槽展开尺寸图A.11。本文件做了下列编辑性修改：3.501术语名称调整为“电器附件”；一参照GB/T11918.12014,在4.1中增加了注：将第12章的标题修改为“电气联锁和锁止装置”：将标准活页纳入附录A。本文件由中国电器工业协会提出。本文件由全国电器附件标准化技术委员会(SAC/TC67)归口。本文件起草单位：中国电器科学研究院股份有限公司、江苏健龙电器有限公司、交通运输部水运科学研究院、中国电力企业联合会、国家电网有限公司、中国船级社、中国船级社质量认证公司、南瑞集团有限公司、武汉长江船舶设计院有限公司、瑞沃电气（深圳）有限公司、飞雕电器集团有限公司、南京康尼科技实业有限公司、汕头市科润机电设备有限公司、汕头市东亚电器厂、浙江德力西国际电工有限公司、威凯检测技术有限公司、天基电气（深圳）有限公司、南京曼奈柯斯电器有限公司、宁波思宏电器工业有限公司、中认尚动（上海）检测技术有限公司、公牛集团股份有限公司、工业和信息化部电子第五研究所、国网智慧能源交通技术创新中心（苏州）有限公司。本文件主要起草人：蔡军、黄益斌、杨瑞、何胜利、朱金大、刘永东、张兴华、黄克闪、马吴立、顾群、汤文军、陶涛、杨浩、王孜凌、丁汉强、孙婷、王孝利、陈良亮、周鹏、谢先群、钱五福、李红文、陈平、蔡映峰、丁林祥、丁汉辉、肖滢、章卫军、宋锦海、张腾飞、沈兵、张如通、王磐。N
