轨道交通 地面装置 第1部分：电气安全和接地相关的安全性措施 GBT 28026.1-2011.pdf

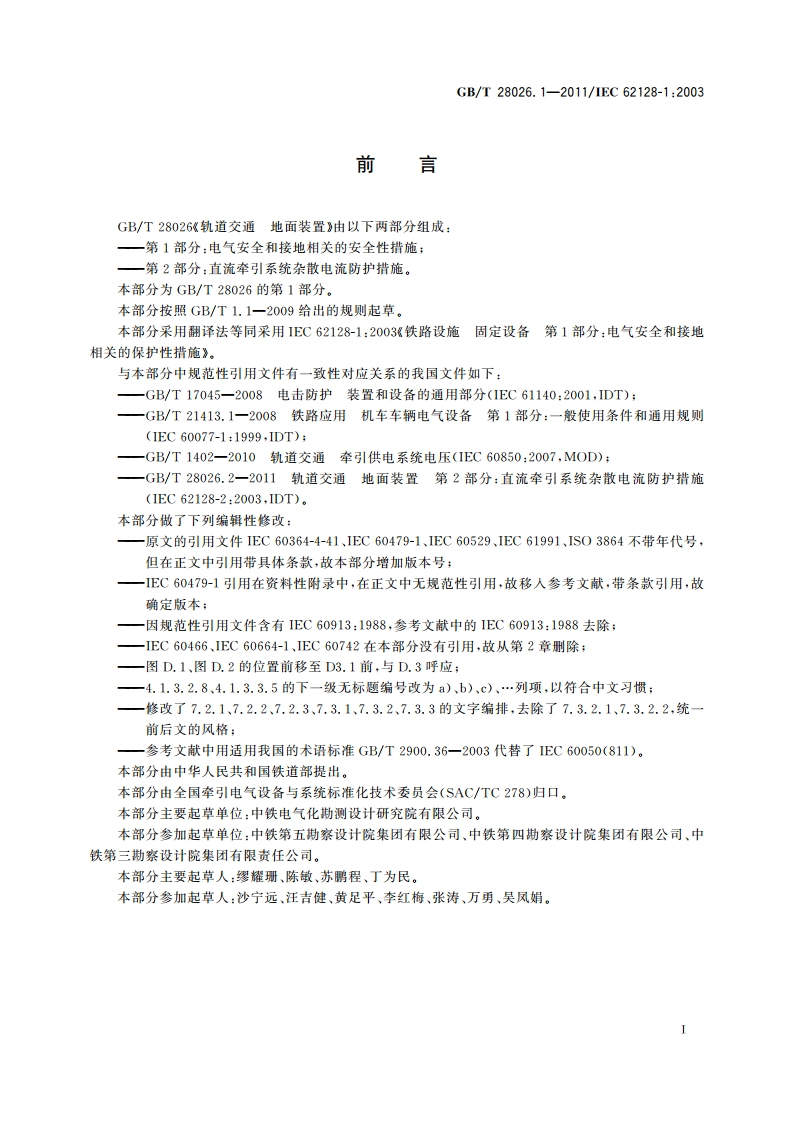

GB/T 28026.1-2011/IEC 62128-1:2003目次前言1范围2规范性引用文件13术语和定义24额定电压为AC1kV/DC1.5kV及以下的电气装置的防电击保护措施114.1直接接触防护114.2间接接触防护204.3位于接触网区或受电弓区全部或部分导电的结构及金属建筑物的防护204.4额定电压为1.5kV及以下，走行轨不作回流电路（如无轨电车）的直流牵引系统215电压超过AC1kV/DC1.5kV至AC/DC25kV的电气装置的防电击防护措施215.1直接接触防护215.2间接接触防护*275.3位于架空接触网区或受电弓区全部或部分导电的结构及金属建筑物的防护6附加防护措施286.1轨道系统用作牵引回流电路或接触网系统穿越工厂易燃易爆危险区的防护措施286.2牵引电力系统对电力、通信和其他电气装置影响的防护316.3牵引供电系统对电缆危险影响的防护397危险钢轨电位防护397.1总则397.2交流牵引系统407.3直流牵引系统418变电所和开关站429回流电路和接地导体4210安全隔离的方法4311退出运行的架空接触网的拆除43附录A(资料性附录)典型护栏44附录 B(规范性附录)警示牌46附录C(资料性附录)钢轨电位的指导值47附录D(资料性附录)接触电压/接近电压和人体电流50附录E(资料性附录)接触电压/接近电压的测量方法54参考文献55GB/T 28026.1-2011/IEC 62128-1:2003currents caused by d.c.traction systems)IEC 61936-1交流电压大于1 kV的电力装置第1部分：通用规则(Power instllations exceeding1 kV a.c-Part1:Common rules)ISO 3864:1984安全色与安全标识(Safety colours and safety signs)3术语和定义下列术语和定义适用于本文件。3.1电力牵引供电系统electric traction system给机车车辆（含动车组）提供电能的配电网系统。注：该系统可以包括：接触网系统：电力牵引供电系统的回流系统：一与电气化运行轨道相邻且相连的非电气化运行轨道：一由接触网直接或经由变压器供电的电气装置；一发电站和变电所内单独直接给接触网供电的发电和配电的电气装置；开关站的电气装置3.2牵引供电系统3.2.1(牵引)变电所(traction)substation向接触网系统供电。在牵引变电所，电压和频率被变换至接触网的电压和频率。3.2.2(牵引)开关站(traction)switching station将电力分配至不同馈电区段或可对不同馈电区段进行分合闸操作的设施。3.2.3馈电区段feeding section牵引供电系统可用开关设备分割成的不同区段。3.2.4馈线feeder牵引变压所或开关站与接触网间的电气连结线。3.2.5馈电点feeding point馈线或同杆架设馈线与接触网的连接点。3.3接触网系统3.3.1接触网contact line通过受电设备供给机车电能的导电系统。GB/T 2900.36-2003,811.33.12
