核电厂安全系统 第1部分：设计准则 GBT 13284.1-2008.pdf

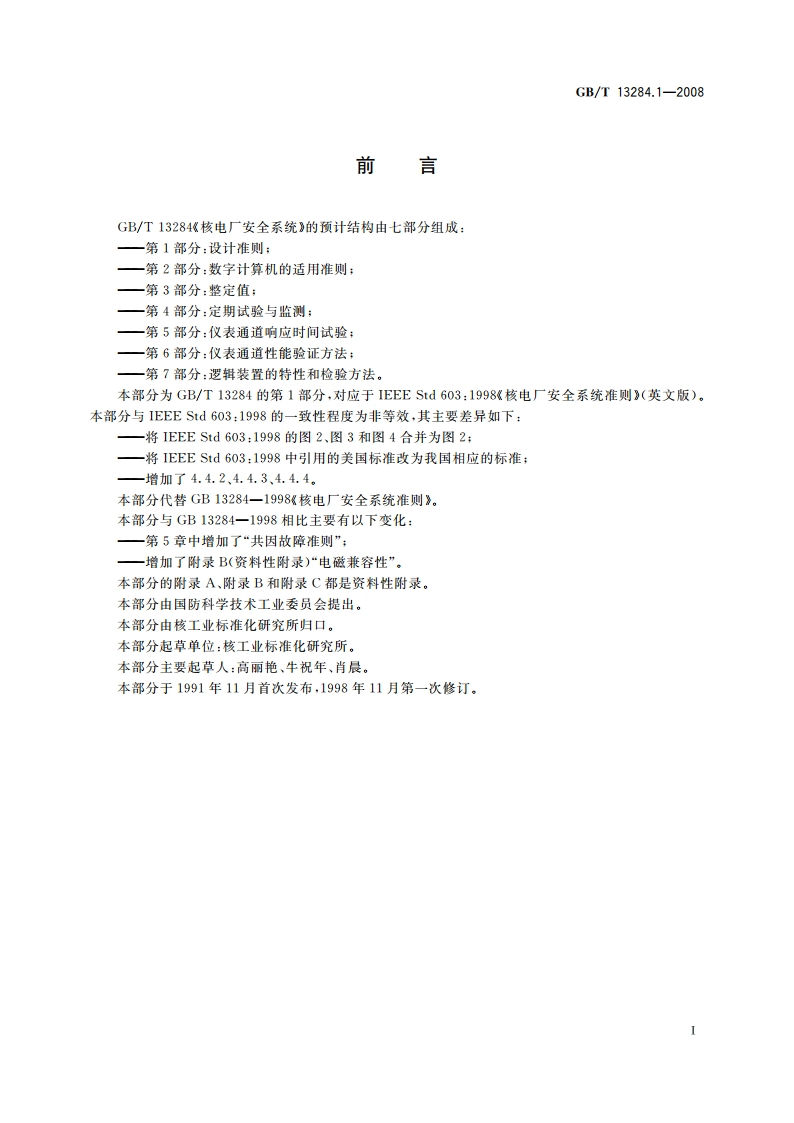

GB/T 13284.1-2008前言GB/T13284核电厂安全系统的预计结构由七部分组成：第1部分：设计准则；第2部分：数字计算机的适用准则；一第3部分：整定值；一第4部分：定期试验与监测：一第5部分：仪表通道响应时间试验：一第6部分：仪表通道性能验证方法；第7部分：逻辑装置的特性和检验方法，本部分为GB/T13284的第1部分，对应于IEEEStd603:1998核电厂安全系统准则（英文版），本部分与IEEE Std 603:1998的一致性程度为非等效，其主要差异如下：将IEEE Std 603:1998的图2、图3和图4合并为图2；将IEEE Std 603:1998中引用的美国标准改为我国相应的标准；增加了4.4.2、4.4.3、4.4.4。本部分代替GB13284-1998核电厂安全系统准则。本部分与GB132841998相比主要有以下变化：第5章中增加了“共因故障准则”；增加了附录B(资料性附录)“电磁兼容性”。本部分的附录A、附录B和附录C都是资料性附录。本部分由国防科学技术工业委员会提出。本部分由核工业标准化研究所归口。本部分起草单位：核工业标准化研究所。本部分主要起草人：高丽艳、牛祝年、肖晨。本部分于1991年11月首次发布，1998年11月第一次修订。GB/T 13284.1-2008图2同时给出了矩阵每一部分典型设备的例子，可以看出某些部件根据其用途可能分属于几个部分。注1：根据定义，动力源属于辅助支持设施或其他辅助设施，因此，在图2中没有作为反应堆停堆系统及专设安全设施的一部分。注2：从图2矩阵的一行可以看到，一个工作单元可组成一个系统，如厂用水系统：从一列可以看到，该列通用单元表示一组设备，为完成很多独立安全功能提供类似的功能特性（如传感器）注3：每一个工作单元包括一个或几个通用单元，但不一定包括所有通用单元。注4：属于某一通用单元的设备不限于在一个工作单元中使用。2规范性引用文件下列文件中的条款通过GB/T13284的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T5204核电厂安全系统定期试验与监测(GB/T5204-1994,neq ANSI/IEEE 338:1987)GB/T7163核电厂安全系统的可靠性分析要求(GB/T7163-1999,eqv IEEC Std.577:1976)GB/T9225核电厂安全系统可靠性分析一般原则(GB/T9225-1999,eqv ANSI/IEEC Std.352:1987)GB/T 12727核电厂安全系统电气设备质量鉴定(GB/T12727-2002,IEC60780:1998,MOD)GB/T12788核电厂安全级电力系统准则(GB/T127882000,eqv IEEE308:1991)GB/T12790核电厂安全级电气设备和系统文件标识方法(GB/T12790-1991,IEEE494:1975,NEQ)GB/T13286核电厂安全级电气设备和电路独立性准则GB/T13626单一故障准则应用于核电厂安全系统GB/T13627.2核电厂事故监测仪表准则仪表准则GB/T13629核电厂安全系统中数字计算机的用准则(GB/T 13629-1998,eqv IEEE Std.7-4.3.2:1993)EJ/T562核安全有关的操纵员动作时间响应设计准则EJ/T574核电厂安全级控制仪表盘（屏）和机架的设计与鉴定EJ/T797人因工程原则在核电厂系统、设备和设施中的应用EJ/T799核电厂安全系统仪表触发整定值的确定和保持HAF102核力设计安全规定HAD003/01核电质保证大纲的定3术语和定义下列术语和定义适用于GB/T13284的本部分。3.1可接受的acceptable通过核电厂安全分析证明是满足要求的。3.2行政管理administrative controls法律、法令、指示、程序、政策、习惯作法授予的权利与职责。2
