钢纤维混凝土检查井盖 GBT 26537-2011.pdf

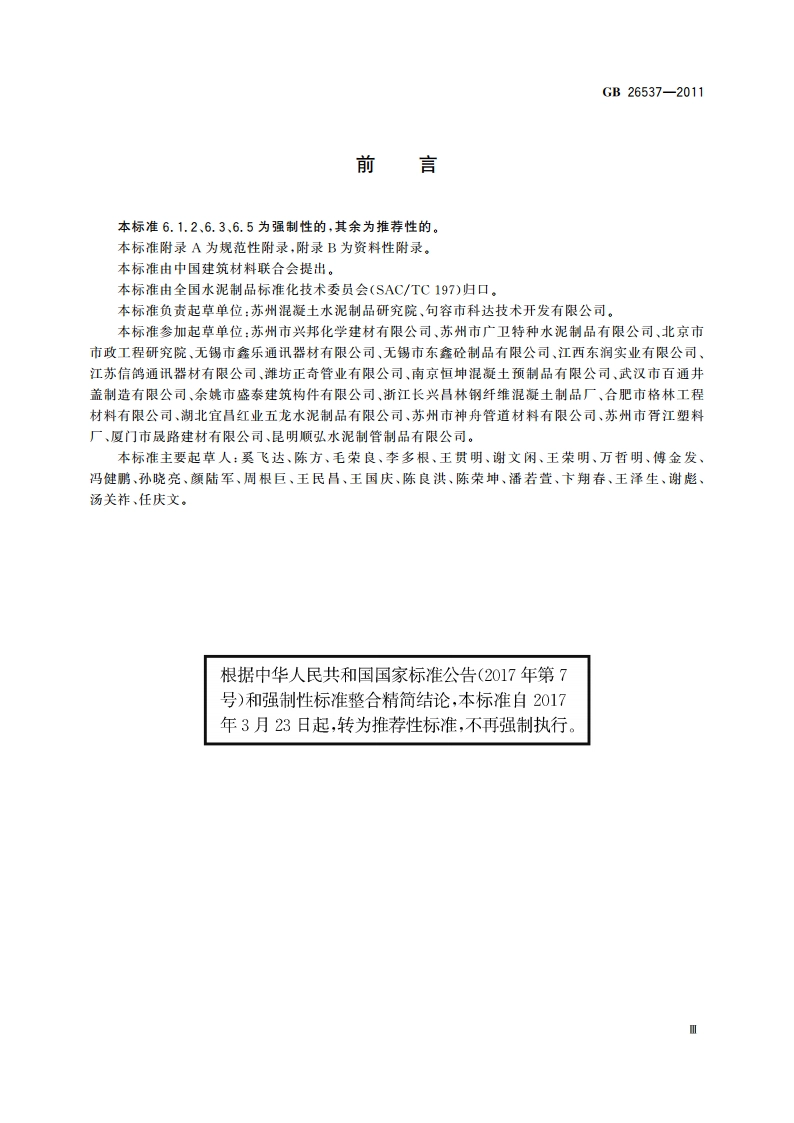

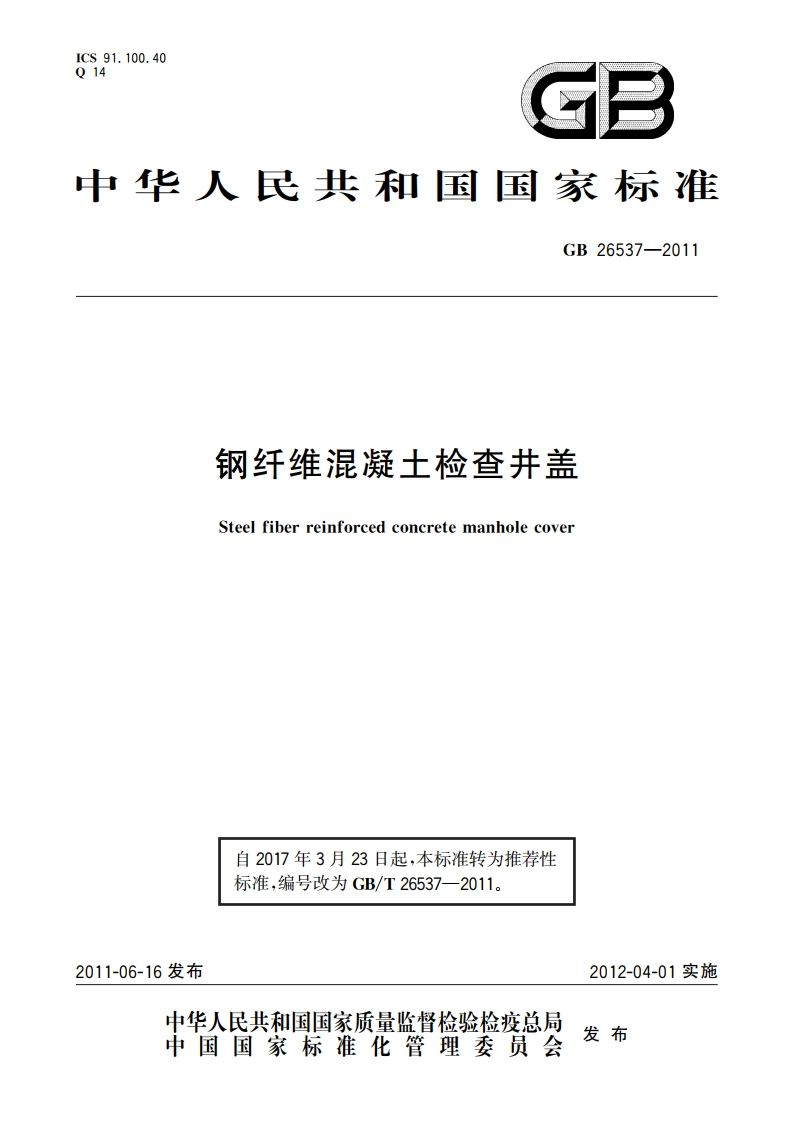

ICS91.100.40014中华人民共和国国家标准GB26537-2011钢纤维混凝土检查井盖Steel fiber reinforced concrete manhole cover自2017年3月23日起，本标准转为推荐性标准，编号改为GB/T26537一2011。2011-06-16发布2012-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB26537-2011前言本标准6.1.2、6.3、6.5为强制性的，其余为推荐性的。本标准附录A为规范性附录，附录B为资料性附录。本标淮由中国建筑材料联合会提出。本标准由全国水泥制品标准化技术委员会(SAC/TC197)归口。本标准负责起草单位：苏州混凝土水泥制品研究院、句容市科达技术开发有限公司。本标准参加起草单位：苏州市兴邦化学建材有限公司、苏州市广卫特种水泥制品有限公司、北京市市政工程研究院、无锡市鑫乐通讯器材有限公司、无锡市东鑫砼制品有限公司、江西东润实业有限公司、江苏信鸽通讯器材有限公司、潍坊正奇管业有限公司、南京恒坤混凝土预制品有限公司、武汉市百通井盖制造有限公司、余姚市盛泰建筑构件有限公司、浙江长兴吕林钢纤维混凝土制品厂、合肥市格林工程材料有限公司、湖北宜吕红业五龙水泥制品有限公司、苏州市神舟管道材料有限公司、苏州市胥江塑料厂，厦门市显路建材有限公司、昆明顺弘水泥制管制品有限公司。本标准主要起草人：奚飞达、陈方、毛荣良、李多根、王贯明、谢文闲、王荣明、万哲明、傅金发、冯健形、孙晓亮、颜陆军、周根巨、王民吕、王国庆、陈良洪、陈荣坤、潘若萱、卞翔春、王泽生、谢彪、汤关祚、任庆文。根据中华人民共和国国家标准公告(2017年第7号)和强制性标准整合精简结论，本标准自2017年3月23日起，转为推荐性标准，不再强制执行。GB26537-20113.4嵌入深度inlaid depth井座支承面至井座顶面的高度。如图1中所示的，值。Do1一井盖，2一钢痛：3一井座。图1井盖与并座示意图3.5缝宽width of operture井座与井盖之间的间隙总和，缝宽为a,a=a十a2。如图1中所示a1、a2值。3.6井盖搁置面宽place width for cover井盖搁置在支座上的部位，如图1中所示的B值。3.7井座支承面宽support width for frame支承井盖的井座平面，如图1中所示的C值。3.8检查并盖的净宽（又称公称宽度）nominal width of cover并座孔口的最小尺寸，即井口尺寸，如图1中所示的D,值。3.9并盖搁置高度cover depth at placed rart井盖在搁置面B部位的高度，如图1中所示的H。3.10钢箍steel ring用钢板或铸钢制作，外包井盖四周，用于增强的材料。其垂直高度等于井盖搁置高度，锥度一般为1:10,其外形为圆台形或棱台形，如图1所示。3.11柔性和刚性接触flexible contact and rigid centact在并盖搁置面或井座支承面上设橡胶圈或其他柔性胶圈的称柔性接触：井盖直接搁置在井座支承面上的称刚性接触。4产品分类、等级和标记4.1分类井盖按平面形状，可分为圆形，矩形二种。井盖按剖面形状，可分为底面为平面的板式井盖，底面加肋的带肋井盖和底面为平底锅形的平底锅形井盖。井盖按组合形式分为单块井盖和多块组合井盖（多门井盖或沟盖板)，如图2所示。2
