钢筋混凝土用钢筋焊接网 GBT 1499.3-2002.pdf

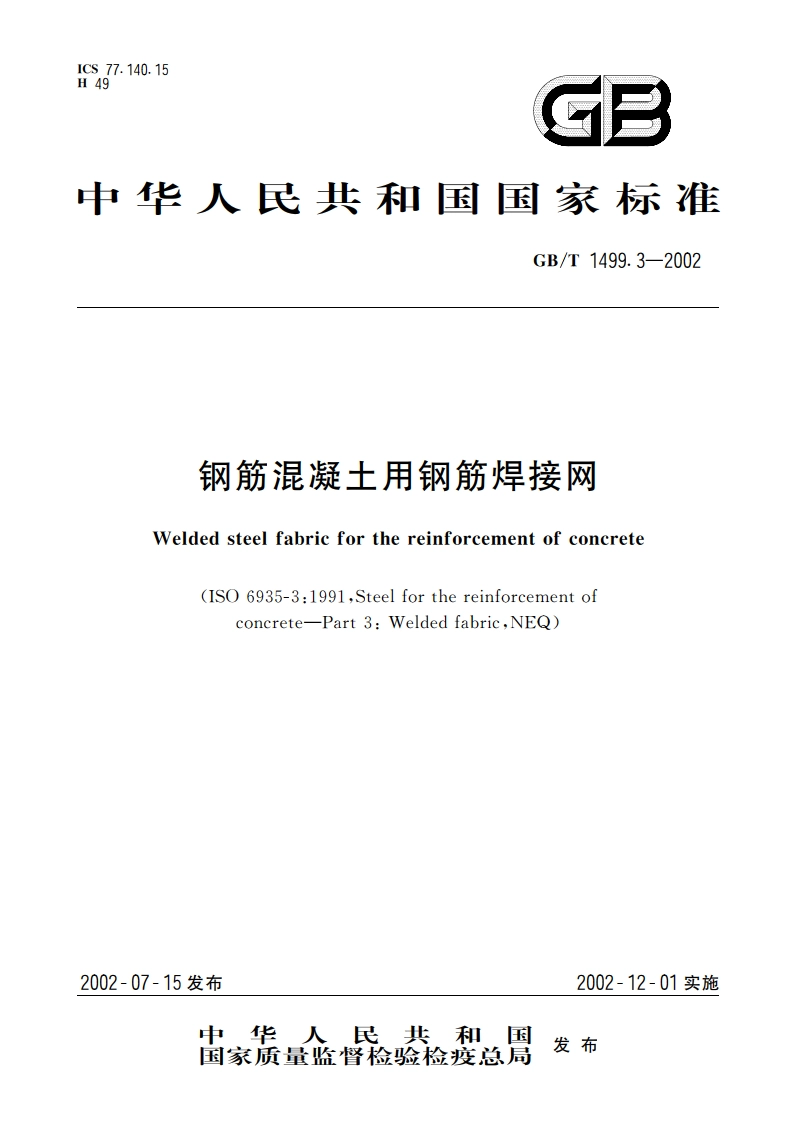

ICS77.140.15H49GB中华人民共和国国家标准GB/1499.3-2002钢筋混凝土用钢筋焊接网Welded steel fabric for the reinforcement of concrete(ISO 6935-3:1991,Steel for the reinforcement ofconcrete-Part 3:Welded fabric,NEQ)2002-07-15发布2002-12-01实施中华人民共和国国家质量监督检验检疫总局发布GB/T1499.3-2002前言本标准对应国际标准IS06935-3:1991钢筋混凝土用钢第3部分焊接钢筋网，本标准与IS06935-3:1991的一致性程度为非等效，主要差异如下：一钢筋焊接网用钢筋的直径范围改为5mml6mm;增加第5章订货内容；规定第8章检验规则，取代IS06935-3:1991第10章验证和检验；增加第9章包装、标志和质量证明书；取消106935-3：1991第11章试验报告：增加附录A定型钢筋焊接网型号：一增加附录B推荐采用的抗剪力试验专用夹具示意图。本标准自实施之日起，YB/T076一1995钢筋混凝土用焊接钢筋网作废。本标准是在YB/T076一1995钢筋混凝土用焊接钢筋网的基础上制定的，与其相比，主要变化如下：一增加了热轧带肋钢筋焊接网：焊接网用钢筋的直径范围改为5mm16mm:取消了原附录A,原附求B改为本标准附录A定型钢筋焊接网型号：增加附录B:推荐采用的抗剪力试验专用夹具示意图。本标准的附录A为规范性附录，附录B为资料性附录。本标准由原国家治金工业局提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：国家建筑钢材质量监督检验中心、治金工业信息标准研究院、治金建筑研究总院、中国建筑科学研究院建筑机械化研究分院、马鞍山黑马钢筋焊网有限公司、广州市番冯裕丰钢铁有限公司。本标准主要起草人：张克球、王丽敏、柳革燕、朱建国、曾滨、顿万黎、张学军、徐尚华、林纪旭。GB/T1499.3-2002b)产品名称；c)产品类别及标记（或附设计图）；d)重量（或数量）；e)特殊要求。6技术要求6.1钢筋6.1.1钢筋焊接网应采用GB13788规定的牌号CRB550冷轧带肋钢筋和GB1499规定牌号的热轧带肋钢筋。采用热轧带肋钢筋时，只要力学性能符合要求，可采用无纵肋的热轧钢筋，但应征得用户同意。6.1.2钢筋焊接网应采用公称直径5mm16mm的钢筋。经供需双方协议，也可采用其他公称直径的钢筋。6.1.3钢筋焊接网两个方向均为单根钢筋时，较细钢筋的公称直径不小于较粗钢筋的公称直径的0.6倍。当纵向钢筋采用并筋时，纵向钢筋的公称直径不小于横向钢筋公称直径的0.7倍，也不大于横向钢筋公称直径的1.25倍。按供需双方协议可供应直径比超出上述规定的钢筋焊接网。62制造6.2.1钢筋焊接网应采用机械制造，两个方向钢筋的交叉点以电阻焊焊接。6.2.2钢筋焊接网焊点开焊数量不应超过整张网片交叉点总数的1%，并且任一根钢筋上开焊点不得超过该支钢筋上交叉点总数的一半。钢筋焊接网最外边钢筋上的交叉点不得开焊。6.3尺寸与重量6.3.1钢筋焊接网纵向钢筋间距宜为50mm的整倍数，横向钢筋间距宜为25mm的整倍数，最小间距宜采用100mm,间距的允许偏差取士10mm和规定间距的5%的较大值。6.3.2钢筋的伸出长度应不小于25mm。6.3.3网片长度和宽度的允许偏差取士25mm和规定长度的土0.5%的较大值。6.3.4钢筋焊接网的理论重量按组成钢筋公称直径和规定尺寸计算，计算时钢的密度采用0.007 85 g/mm2钢筋焊接网实际重量与理论重量的允许偏差为士4.5%。6.4性能要求6.4.1焊接网用钢筋的力学与工艺性能应分别符合相应标准中相应牌号钢筋的规定。6.4.2钢筋焊接网焊点的抗剪力应不小于试样受拉钢筋规定屈服力值的0.3倍。6.5表面质量6.5.1钢筋焊接网表面不应有影响使用的缺陷，只要性能符合要求，钢筋表面浮锈和因矫直造成的钢筋表面轻微损伤可不作为拒收的理由。6.5.2钢筋焊接网允许有因取样产生的局部空缺。7试样与试验7.1试样选取与制备7.1.1钢筋焊接网试样均应从成品网片上截取，但试样所包含的交叉点不得开焊。除去掉多余的部分以外，试样不得进行其他加工。7.1.2拉伸试样如图3所示，应沿钢筋焊接网两个方向各截取一个试样，每个试样至少有一个交叉点。3
