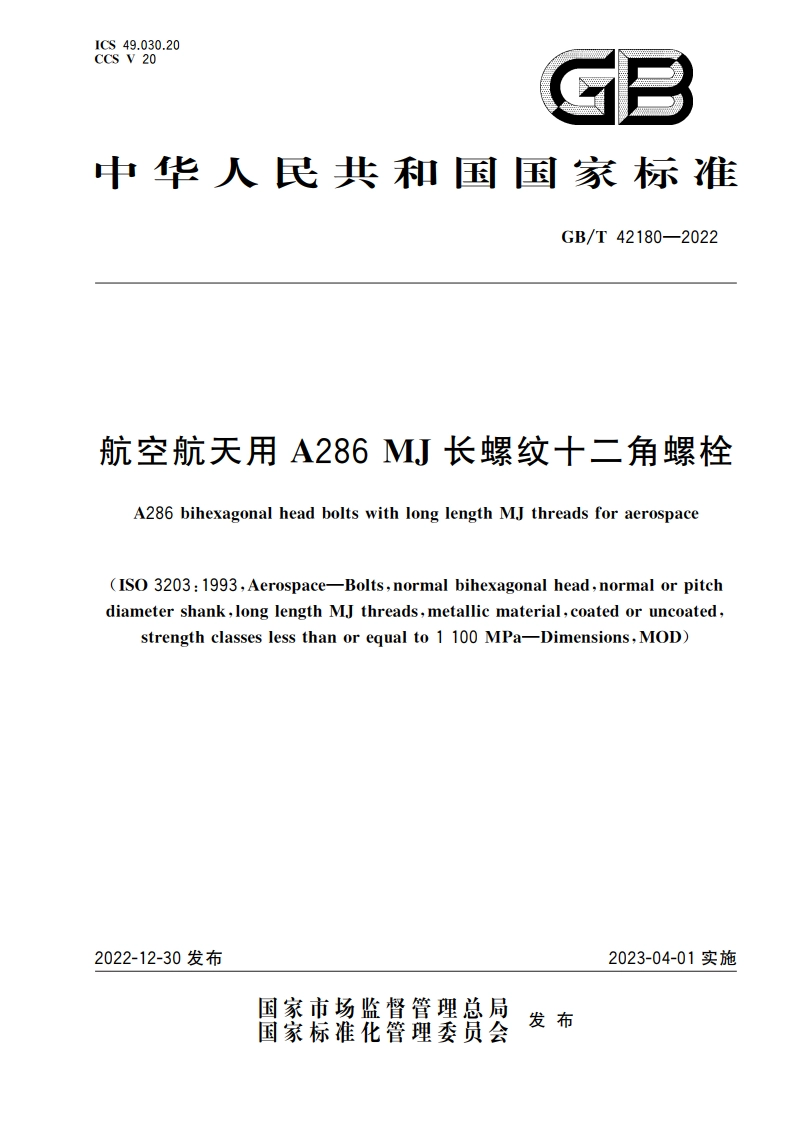

航空航天用A286 MJ长螺纹十二角螺栓 GBT 42180-2022.pdf

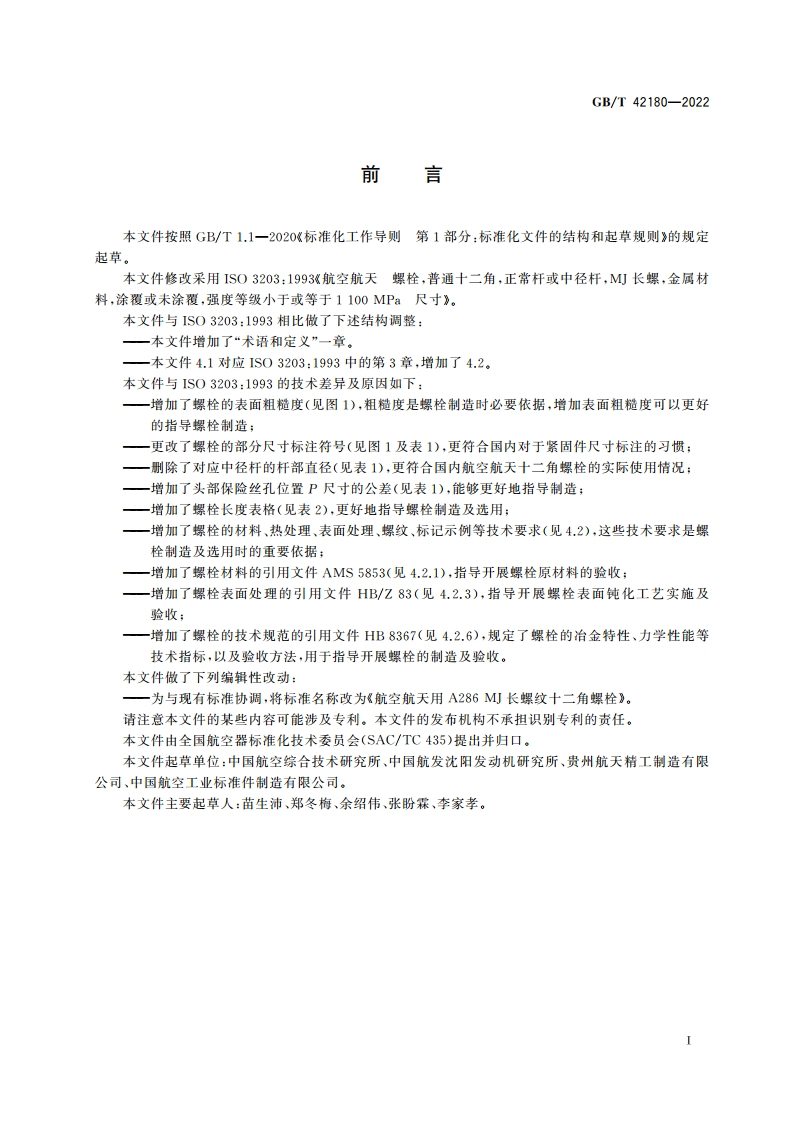

GB/T42180-2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件修改采用IS03203:1993航空航天螺栓，普通十二角，正常杆或中径杆，M长螺，金属材料，涂覆或未涂覆，强度等级小于或等于1100MPa尺寸。本文件与1S03203:1993相比做了下述结构调整：一本文件增加了“术语和定义”一章。一本文件4.1对应1S03203:1993中的第3章，增加了4.2。本文件与1S03203:1993的技术差异及原因如下：一增加了螺栓的表面粗糙度（见图1），粗糙度是螺栓制造时必要依据，增加表面粗糙度可以更好的指导螺栓制造：一更改了螺栓的部分尺寸标注符号（见图1及表1），更符合国内对于紧固件尺寸标注的习惯：一删除了对应中径杆的杆部直径（见表1），更符合国内航空航天十二角螺栓的实际使用情况；一增加了头部保险丝孔位置P尺寸的公差（见表1），能够更好地指导制造：一增加了螺栓长度表格（见表2），更好地指导螺栓制造及选用；一增加了螺栓的材料、热处理、表面处理、螺纹、标记示例等技术要求（见4,2），这些技术要求是螺栓制造及选用时的重要依据；一增加了摞栓材料的引用文件AMS5853(见4.2.1)，指导开展螺栓原材料的验收：一增加了螺栓表面处理的引用文件HB/Z83(见4.2.3)，指导开展螺栓表面钝化工艺实施及验收一增加了螺栓的技术规范的引用文件HB8367(见4.2.6)，规定了螺栓的治金特性、力学性能等技术指标，以及验收方法，用于指导开展螺栓的制造及验收。本文件做了下列编辑性改动：一为与现有标准协调，将标准名称改为航空航天用A286M)长螺纹十二角螺栓。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国航空器标准化技术委员会(SAC/TC435)提出并归口。本文件起草单位：中国航空综合技术研究所、中国航发沈阳发动机研究所、贵州航天精工制造有限公司，中国航空工业标准件制造有限公司。本文件主要起草人：苗生沛、郑冬阁、余绍伟、张盼森、李家茅。GB/T42180-2022航空航天用A286M长螺纹十二角螺栓1范围本文件规定了航空航天用A286M长螺纹十二角螺栓（以下简称“螺栓”）的结构、尺寸和技术要求。本文件适用于航空航天用A286M长螺纹十二角螺栓的设计、制造及检测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。HB)Z83不锈钢酸洗钝化处理工艺HB83671100MPa强度等级A286M)螺纹螺栓和螺钉规范ISO3353-1航空航天螺纹引导和收尾第1部分：滚压外螺纹(Aerospace-一Lead and runoutthreads-Part 1:Rolled external threads)ISO4095航空航天十二角扳拧尺寸公制系列(Aerospace-一Bihexagonal drives-一Vrenchingconfiguration-Metric series)ISO5855-2航空航天M螺纹第2部分：螺栓和螺母的极限尺寸(Aerospace-一MJ threads-一Part 2:Limit dimensions for bolts and nuts)AMS5853钢，耐蚀耐热，棒材和线材，15Cr25.5Ni-1.2Mo-2.1Ti-0.006B0.30V,消牦电极熔化，1800F(982)固溶，加工强化至抗拉强度160ksi(1103MPa)Steel,Corrosion and hea-resist-ant,Bars and wire 15Cr-25.5Ni-1.2Mo-2.1Ti-0.006B-0.30V consumable electrode melted 1 800 F(982 C)solution treated and work-strengthened 160 ksi(1103 MPa)tensile strength3术语和定义本文件没有需要界定的术语和定义。4要求4.1结构和尺寸螺栓的结构和尺寸应符合图1、表1及表2的规定。GB/T42180-2022表2单位为毫米公称直径L456781012士0.30000000.350.40一0.500.550.650.75-0.75160.6182.6204.62.4226.64.42248.66.422610.68.46422812.610.48643014.612.410863216.614.4121083.53418.616.41412105.53620.618.41614127.53.53822.620.41816149.55.54024.622.420181611.57.54226.624.422201813.59.54428.626.424222015.511.54630.628.426242217.513.54832.630.428262419.515.55034.632.430282621.517.55236.634.432302823.519.55438.636.434323025.521.55640.638.436343227.523.55840.438363429.525.56042.440383631.527.56244.442403833.529.56446.444424035.531.56648.446444237.533.56850.448464439.535.57052.450484641.537.57252504843.539.57454525045.541.53
