航空用螺纹抽芯铆钉锁紧力矩测试方法 GBT 42181-2022.pdf

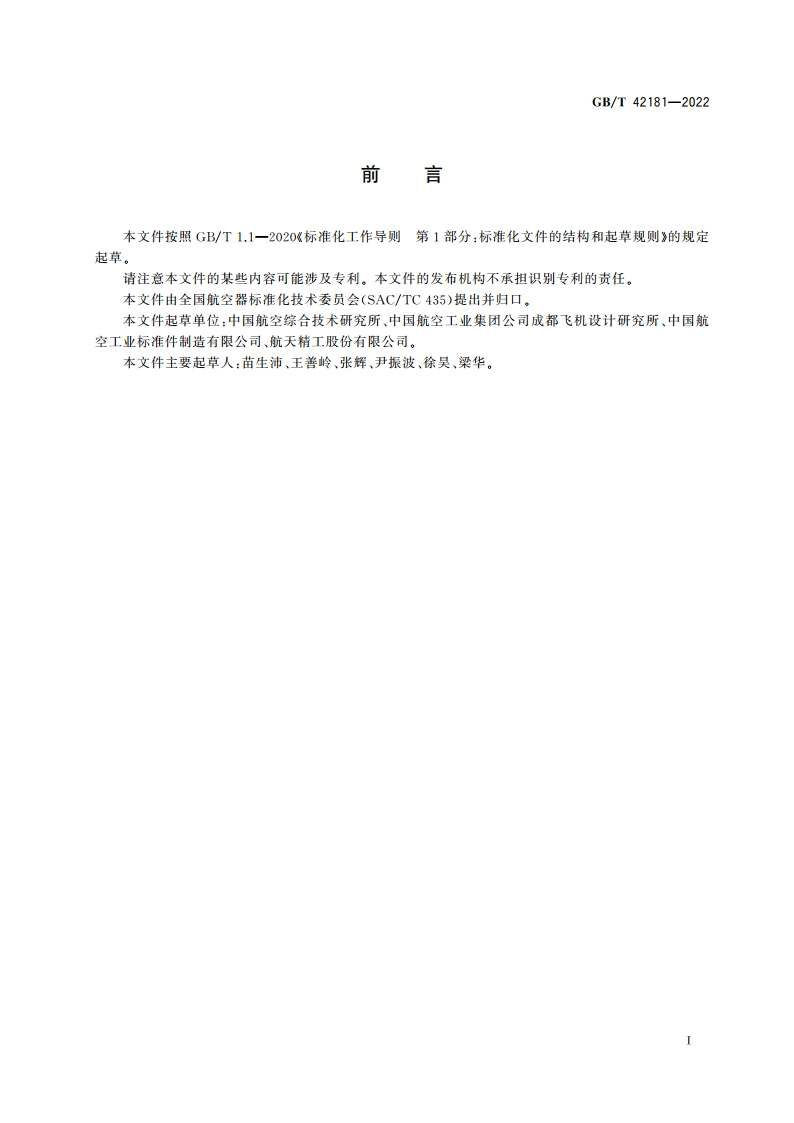

GB/T42181-2022前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国航空器标准化技术委员会(SAC/TC435)提出并归口。本文件起草单位：中国航空综合技术研究所、中国航空工业集团公司成都飞机设计研究所、中国航空工业标准件制造有限公司、航天精工股份有限公司。本文件主要起草人：苗生沛、王善岭、张辉、尹振波、徐昊、梁华。IGB/T42181-202234000000000000标引序号说明：1驱动螺母；2钉体：3钉套：4芯杆。图1螺纹抽芯铆钉示意图4.2试验设备应使用扭转试验机进行螺纹抽芯铆钉锁紧力矩试验。扭转试验机应按JJG269的规定进行扭矩计量特性的检定，检定结果应满足准确度级别1级。4.3试验夹具螺纹抽芯铆钉应安装在试验夹层上，试验夹层的厚度及孔径应符合螺纹抽芯铆钉技术规范要求。若技术规范中未给出试验夹层孔径，则应为螺纹抽芯铆钉公称直径，公差为H11,按GB/T1800.2。抽芯铆钉试验夹层还应满足：a)材料：钢；b)表面处理：无；c）热处理：HRC46。螺纹抽芯铆钉锁紧力矩试验夹具示意图见图2。2
