红外线气体分析器 试验方法 GBT 25930-2010.pdf

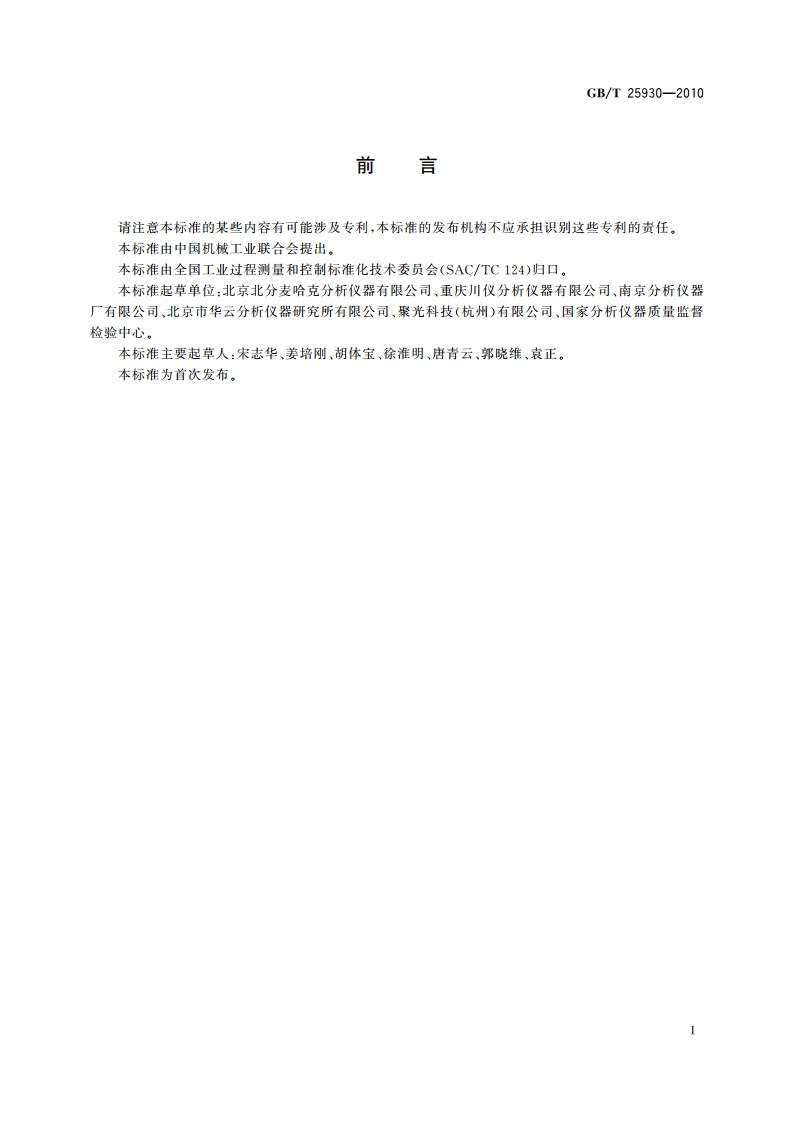

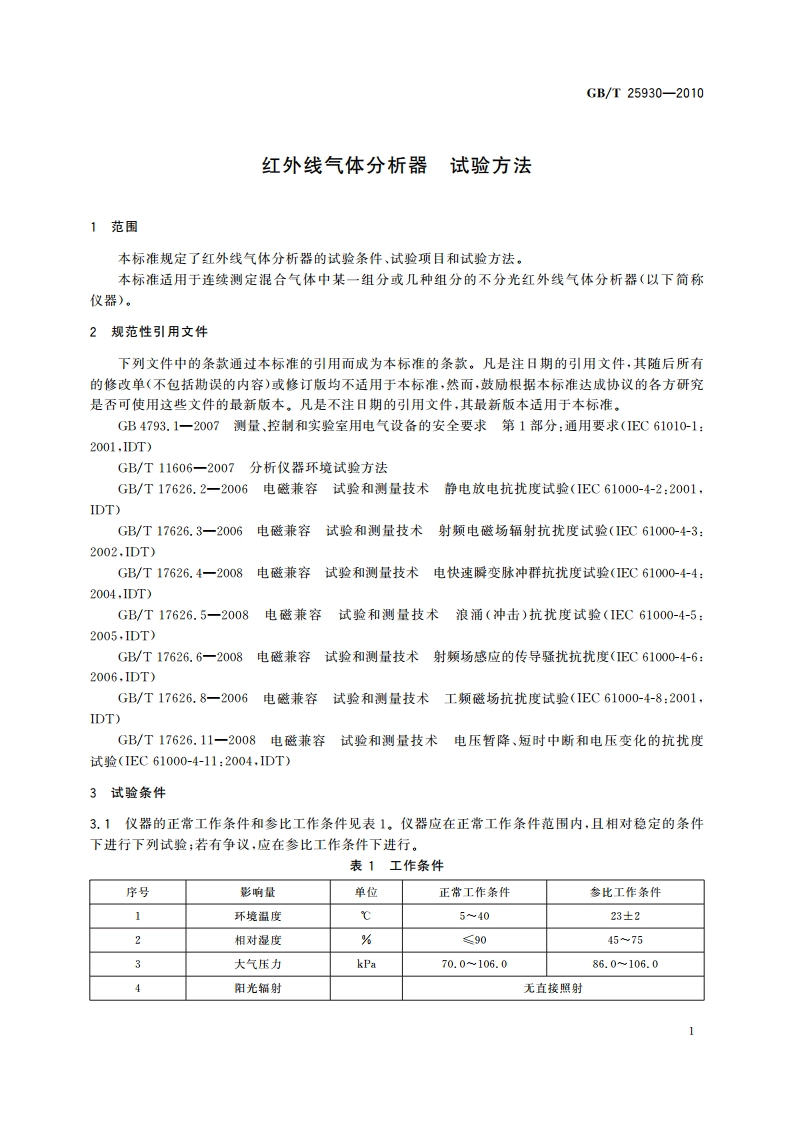

GB/T25930-2010前言请注意本标准的某些内容有可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。本标准由中国机被工业联合会提出。本标准由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本标准起草单位：北京北分麦哈克分析仪器有限公司、重庆川仪分析仪器有限公司、南京分析仪器厂有限公司、北京市华云分析仪器研究所有限公司、聚光科技（杭州）有限公司、国家分析仪器质量监督检验中心。本标准主要起草人：宋志华、差培刚、胡体宝、徐淮明、唐青云、郭晓维、袁正。本标准为首次发布。GB/T25930-2010表1（续）序号影响量单位正常工作条件参比工作条件5空气流速m/s00.500.26工作位置按制造厂规定正常工作位置士17通风按制造厂规定无阻碍，但不得对流8机械振动按制造厂规定达到可忽略不计的程度9有害性气体按制造厂规定可忽略不计10电源电压V额定值(110%)额定值(11%)11电源频率Hz额定值(12%)额定值(11%)3.2试验用校准气应采用国家二级或二级以上的标准气。3.3试验用测量装置和记录设备其准确度应优于受试仪器准确度。3.4在试验期间，不准用外部方法调整仪器，除非能证明这种调整不影响试验结果，如果有自动调整功能，则应说明。3.5多量程或多组分仪器应对所有量程分别试验。3.6仪器操作应遵守有关安全规程。4试验方法4.1仪器外观和成套性检查用目视和手感等方法进行。4.2安全性试验4.2.1标志和文件目测检查。4.2.2防电击试验4.2.2.1接触电流4.2.2.1.1试验豁免条件在正常工作条件下，当可触及零部件与参考地之间，或在同一台上在1.8m(沿表面或通过空气)的距离内的任意两个可触及零部件之间电压值不超过33V(交流有效值)或直流70V,可以不进行该项试验。4.2.2.1.2试验方法按GB4793.12007的有关规定进行试验。4.2.2.2保护接地按GB4793.1-2007中附录F的有关规定进行试验。4.2.2.3介电强度4.2.2.3.1试验要求潮湿预处理按GB4793.1-2007中6.8.2规定进行（该项试验仅在需要时进行）。在正常工作条件下，仪器处于非工作状态，电源开关置于接通位置，按表2规定的试验电压值对受试仪器进行试验。可任选交流、直流或峰值脉冲试验，仪器能通过三者之一即可。但在产品标准中应明确一种试验方法。脉冲试验在每个极上至少进行三个脉冲，最小间隔时间为1s。4.2.2.3.2试验方法用耐电压测试仪，在一端为连接在一起的电源线插头的相线和中线，另一端为连接在一起的所有可2GB/T25930-2010触及导电零部件之间，在5s内升至规定的试验电压值，并保持1mi。电源线与可接触导电件间的抗干扰电容不应开路：若这些电容不能用于进行试险，则可以用一个数值为交流电压1.4倍的直流电压试验。表2试验电压单位为伏特相线-中线电压交流有交流有效值直流或交流峰值脉冲电压峰值(1.2/50s)效值或直流值060500707806601301000142019501302501500212028902506602000283036004.2.2.3.3施加试验电压应遵循的基本规定试验电压（交流有效值）不超过2000V时，仪器在100%试验电压下可进行多次重复试验。试验电压（交流有效值）超过2000V时，仪器在100%试验电压下最多只允许进行二次试验，若要再进行试验，则只应施加80%的试验电压。注：其他电路可参照GB4793.1一2007中附录F.4.2.3其他安全试验按GB4793.1一2007对应的方法进行。4.3预热时间接通仪器电源，连续地向仪器通入规定浓度的校准气，用准确度等于或优于0,5级的记录装置，记录仪器的输出信号。仪器接通电源起，至记录线出现在30m内输出信号的误差不大于所规定的量程漂移的二分之一为止的时间为预热时间。按式(1)计算相对误差w:dw=Am二AmX100%(1)R式中：Am、An一分别为记录的最大值及最小值：R一满量程值（以下同）。注1：如无特别说明，通人气体均按规定流量进行，以下同。注2：规定浓度校准气指浓度为满量程70%95%的校准气，以下同.4.4气路密封性4.4.1仪器的气路密封性用空气或缸气试验，要求外接管路的容积不大于0.5L。4.4.2用正压试验时，气体出口端接一个0.5级气体压力表（压力表分辨率优于试验压力的2.5%），气体入口端通入气体使压力达到仪器额定工作压力的1.5倍后密封入口，5mi后开始计时，记录15min内的压力降，并按式(2)计算。p=1-2100%4 4（2)式中：p一压力变化率；p一开始的压力值：pa一l5min后的压力值。4.4.3用负压试验时，气体出口端接一台负压力测量装置，密封人口，用负压设备抽取使其压差达到10kPa后，密封负压力测量装置出口A处，5min后开始计时，记录15mn内的压力差（见图1）。
