轨道交通用道床隔振垫 GBT 39705-2020.pdf

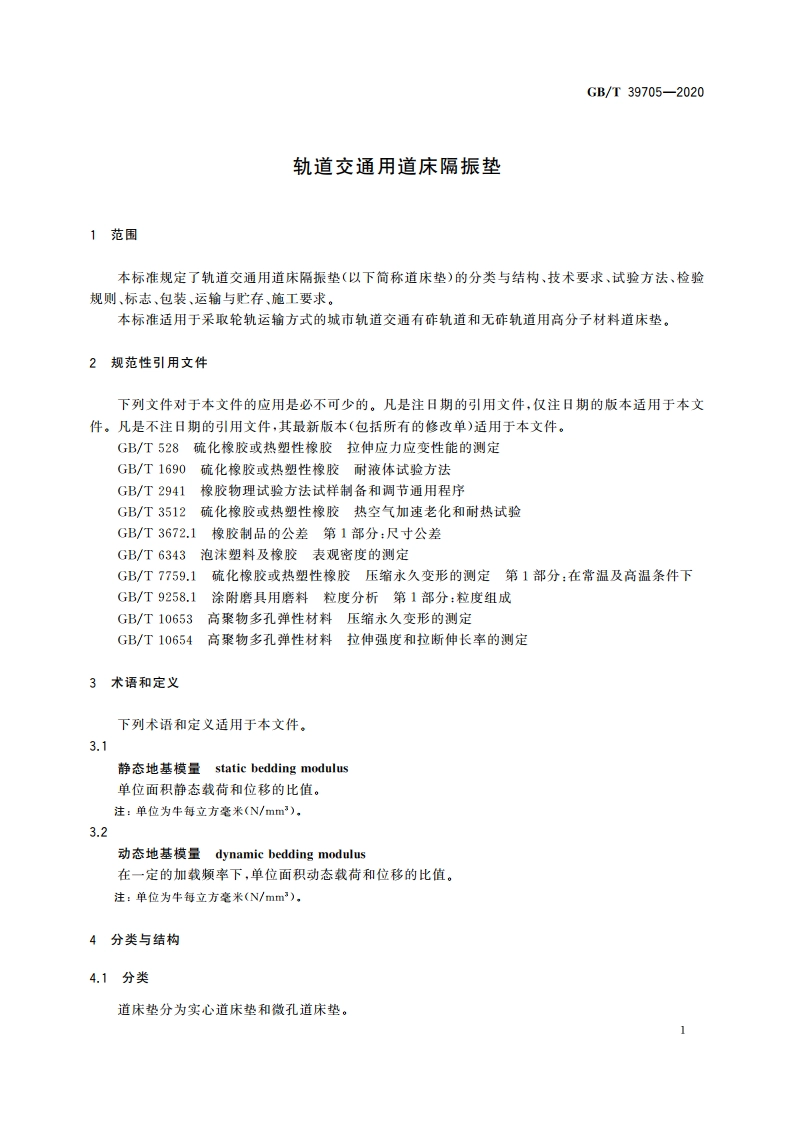

GB/T39705-2020轨道交通用道床隔振垫1范围本标准规定了轨道交通用道床隔振垫（以下简称道床垫）的分类与结构、技术要求、试验方法、检验规则、标志、包装、运输与贮存、施工要求。本标准适用于采取轮轨运输方式的城市轨道交通有轨道和无轨道用高分子材料道床垫。2规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法GB/T2941橡胶物理试验方法试样制备和调节通用程序GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验GB/T3672.1橡胶制品的公差第1部分：尺寸公差GB/T6343泡沫塑料及橡胶表观密度的测定GB/T 7759.1硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下GB/T 9258.1涂附磨具用磨料粒度分析第1部分：粒度组成GB/T10653高聚物多孔弹性材料压缩永久变形的测定GB/T10654高聚物多孔弹性材料拉伸强度和拉断伸长率的测定3术语和定义下列术语和定义适用于本文件。3.1静态地基模量 static bedding modulus单位面积静态载荷和位移的比值。注：单位为牛每立方毫米(N/mm3)3.2动态地基模量dynamic bedding modulus在一定的加载频率下，单位面积动态载荷和位移的比值。注：单位为牛每立方毫米(N/mm3)4分类与结构4.1分类道床垫分为实心道床垫和微孔道床垫。GB/T39705-20204.2结构实心道床垫断面结构示意见图1：微孔道床垫断面结构示意见图2。VVVVVDV图1实心道床垫断面结构示意图图2微孔道床垫断面结构示意图5技术要求5.1尺寸及公差道床垫尺寸及公差应符合设计图纸要求，未注公差按GB/T3672.1中M3级执行。5.2外观质量道床垫表面应平整，修边整齐。工作面上因杂质、气泡、水纹等造成的缺陷面积不应大于50mm2,深度不应大于1mm,且每平方米内不得超过两处。5.3材料性能道床垫的材料性能应符合表1的规定。表1材料性能技术要求适用试序号项目实心道床垫微孔道床垫验条日密度/(kg/m3)一2003003004004006.4.12拉仲强度/MPa150.50.81.56.4.23拉断伸长常/%4501502202604压缩永久变形/%25106.4.3热空气老化性能拉伸强度变化率/%1056.4.4(70，168h)拉断伸长率变化率/%15附液体性能拉伸强度变化率/%1066.4.5(50，168h.蒸榴水)拉断伸长率变化常/%155.4成品性能道床垫的成品性能应符合表2的规定。2
