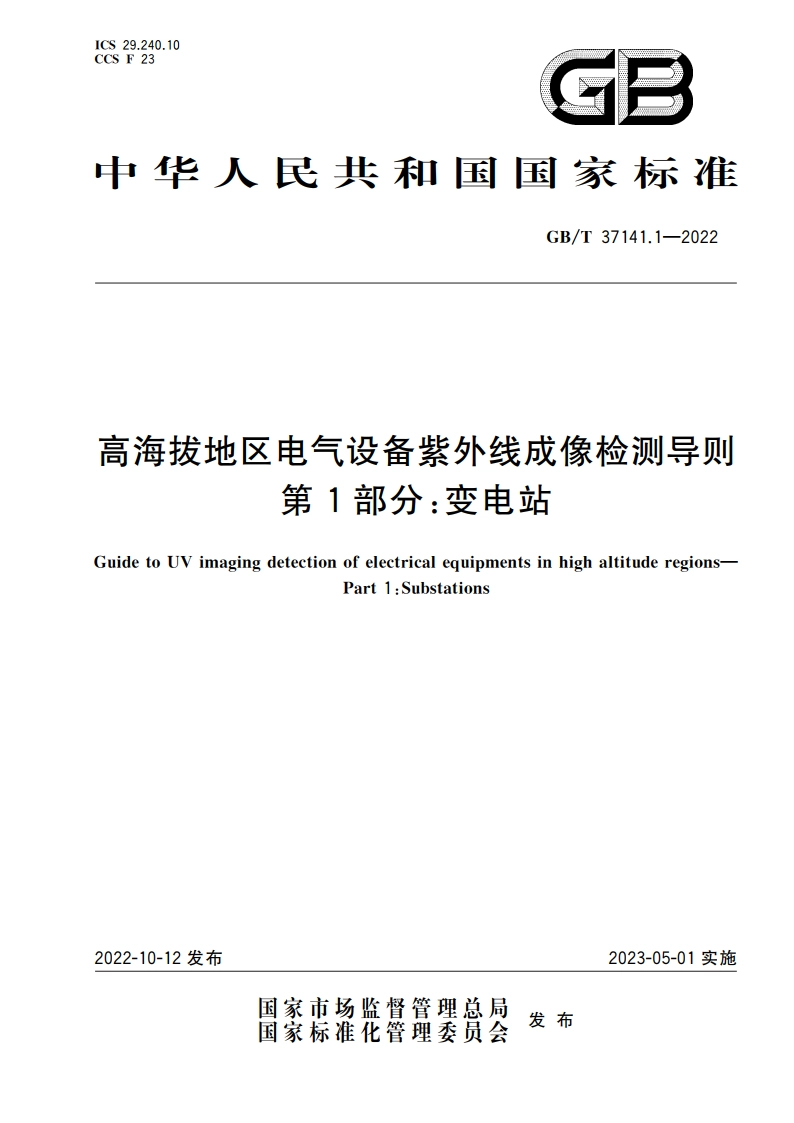

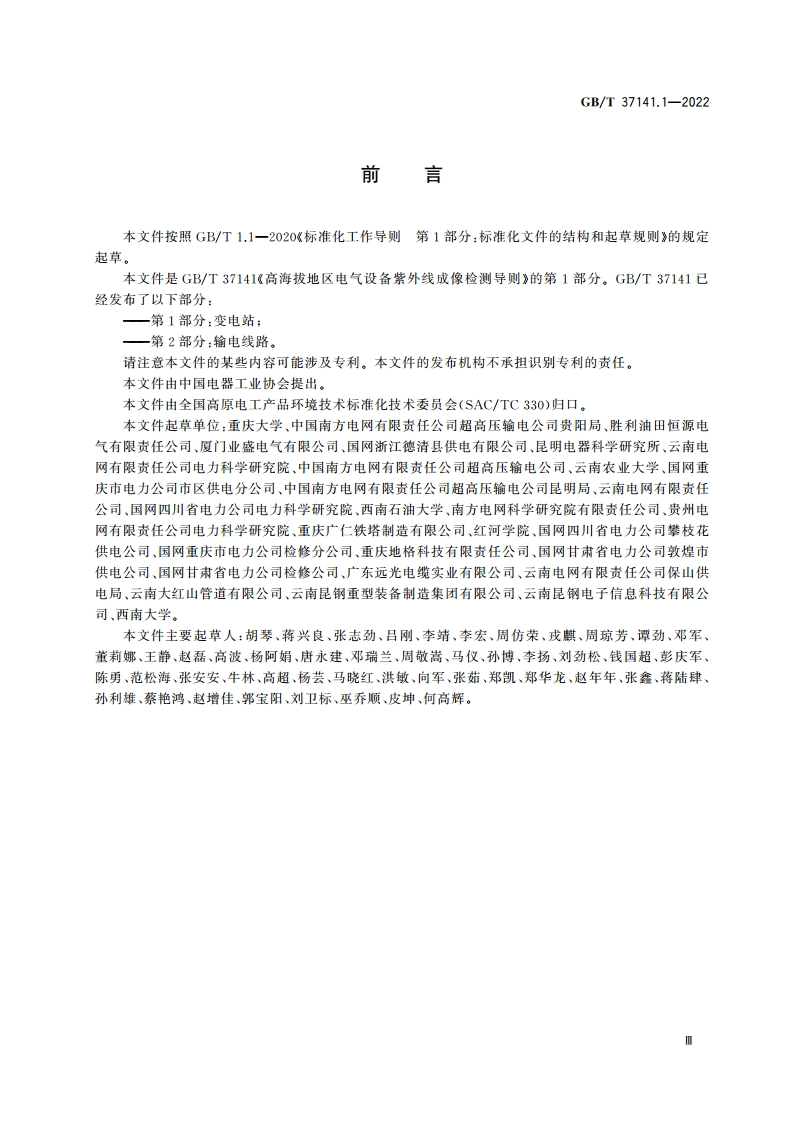

ICS 29.240.10CCS F 23GB中华人民共和国国家标准GB/T 37141.1-2022高海拔地区电气设备紫外线成像检测导则第1部分：变电站Guide to UV imaging detection of electrical equipments in high altitude regionsPart 1:Substations2022-10-12发布2023-05-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T37141.1-2022前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T37141高海拔地区电气设备紫外线成像检测导则的第1部分。GB/T37141已经发布了以下部分：第1部分：变电站；第2部分：输电线路。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国高原电工产品环境技术标准化技术委员会(SAC/TC330)归口。本文件起草单位：重庆大学、中国南方电网有限责任公司超高压输电公司贵阳局、胜利油田恒源电气有限责任公司、厦门业盛电气有限公司、国网浙江德清县供电有限公司、昆明电器科学研究所、云南电网有限责任公司电力科学研究院、中国南方电网有限责任公司超高压输电公司、云南农业大学、国网重庆市电力公司市区供电分公司、中国南方电网有限责任公司超高压输电公司昆明局、云南电网有限责任公司、国网四川省电力公司电力科学研究院、西南石油大学、南方电网科学研究院有限责任公司、贵州电网有限责任公司电力科学研究院、重庆广仁铁塔制造有限公司、红河学院、国网四川省电力公司攀校花供电公司、国网重庆市电力公司检修分公司、重庆地格科技有限责任公司、国网甘肃省电力公司敦煌市供电公司、国网甘肃省电力公司检修公司、广东远光电缆实业有限公司、云南电网有限责任公司保山供电局、云南大红山管道有限公司、云南昆钢重型装备制造集团有限公司、云南昆钢电子信息科技有限公司、西南大学。本文件主要起草人：胡琴、蒋兴良、张志劲、吕刚、李靖、李宏、周仿荣、戎麒、周琼芳、谭劲、邓军、董莉娜、王静、赵磊、高波、杨阿娟、唐永建、邓瑞兰、周敬嵩、马仪、孙博、李扬、刘劲松、钱国超、彭庆军、陈勇、范松海、张安安、牛林、高超、杨芸、马晓红、洪敏、向军、张茹、郑凯、郑华龙、赵年年、张鑫、蒋陆肆、孙利雄、蔡艳鸿、赵增佳、郭宝阳、刘卫标、巫乔顺、皮坤、何高辉。GB/T 37141.1-2022高海拔地区电气设备紫外线成像检测导则第1部分：变电站1范围本文件给出了应用日盲型紫外线成像设备检测变电站（换流站）1000V及以上交流电气设备电晕及电弧放电的检测条件、检测方法、紫外光子数的海拔修正、放电类型及原因判定、缺陷分类与处理、检测周期及资料的管理。本文件适用于海拔1000m5000m地区的变电站（换流站）1000V及以上交流电气设备运行中电晕、电弧放电的检测。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB26860电力安全工作规程发电厂和变电站电气部分DL/T345带电设备紫外诊断技术应用导则DL/T664带电设备红外诊断应用规范3术语和定义DL/T345和DL/T664界定的以及下列术语和定义适用于本文件。3.1光子数photon number紫外线成像设备检测到的反映放电强度的光子数量。3.2平均光子数 mean photon number规定时段内检测到的光子数(3.1)的平均值。3.3增益gain紫外线成像设备对检测光子信号放大的比例。3.4检测距离detection distance被检测部位与紫外线成像设备镜头之间的直线距离。3.5巡视检测inspection detection采用紫外线成像设备通过巡视的方式对电气设备电晕、电弧放电产生、位置及强度进行初步判定的过程。
