高活度钴60密封放射源 GBT 7465-2015.pdf

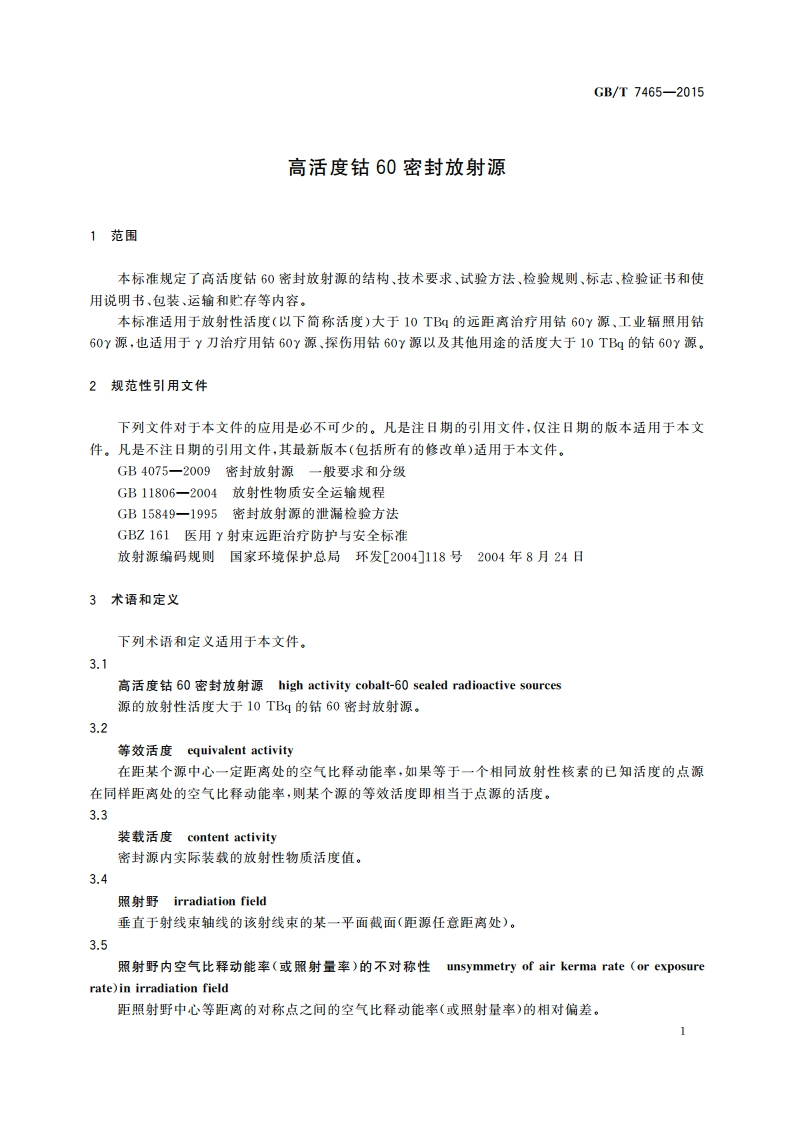

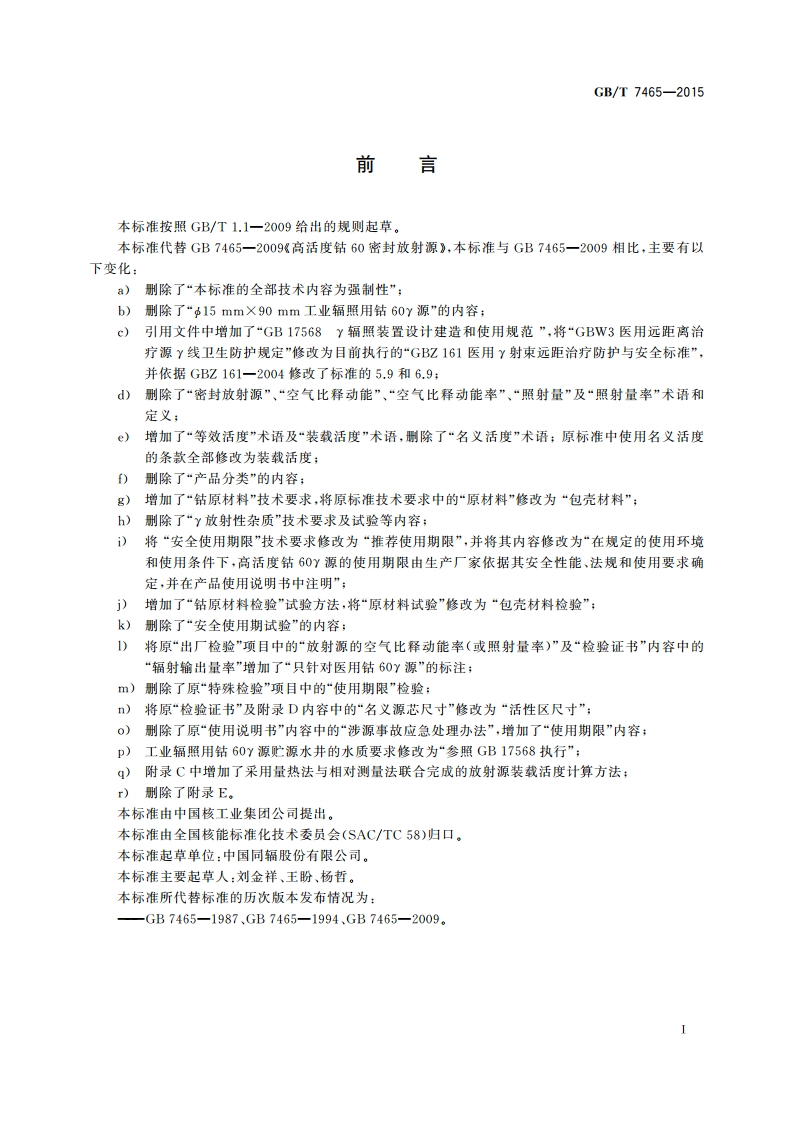

ICS 27.120.99F51GB中华人民共和国国家标准GB/T7465-2015代替GB7465-2009高活度钴60密封放射源High activity cobalt-60 sealed radioactive sources2015-10-09发布2016-11-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T7465-20154源的结构和规格4.1源的结构4.1.1结构组成高活度钴60密封放射源由钴60放射性芯体（以下简称源芯）、垫片（必要时）和双层金属包壳组成，并焊接密封。一些常用高活度钴60密封放射源的结构示意图参见附录A。4.1.2源芯高活度钴60密封放射源的源芯采用金属状的镀镍钴粒、钴片或钴柱。若采用钴粒，则应振动密实，使之在正常使用条件下钴粒不会产生相对位移。4.1.3垫片当源芯未充满内包壳时，源芯的上端应加垫片，使之充满内包壳。垫片应采用熔点大于800的材料，并与包壳材料和源芯材料是相容的。4.1.4包壳高活度钴60密封放射源应采用双层不锈钢包壳，工业辐照用钴60y源的内包壳也可采用Zr-2或Zr-4合金，内、外包壳均应熔焊密封。包壳厚度应满足5.5的安全性能等级要求，在此前提下，射线从端面输出的源，端面总厚度应不大于1.0mm;射线从侧面输出的源，侧面总厚度应不大于2.0mm。4.2产品型号规格高活度钴60密封放射源产品的型号按其外形尺寸划分，一些高活度钴60密封放射源产品的主要型号规格参见附录B。附录B以外产品的型号规格根据实际需要确定。5技术要求5.1钴原材料入堆前的钴59源芯采用金属状的镀镍钴粒、钴片或钴柱，化学纯度不低于99%。辐照后的钴60源芯应结构完整，镀镍层无脱落。5.2包壳材料放射源的内、外包壳材料应采用抗腐蚀性能、焊接性能和机械性能优良的奥氏体不锈钢，所选不锈钢的成分组成应符合该不锈钢的规定要求。工业辐照用钴60y源的内包壳也可采用Zr-2或Zr-4合金。5.3包壳密封放射源的内、外包壳应采用熔焊方法密封，焊缝熔深不得小于包壳焊口处的壁厚。5.4外径偏差远距离治疗用钴60y源的最大外径不得大于放射源的名义外径0.50mm;工业辐照用钴60y源的外径不得大于放射源的名义外径0.20mm;y刀治疗用钴60源和探伤用钴60y源的外径不得大于放射源的名义外径0.10mm;其他用途钴60放射源的外径应满足使用要求。2
