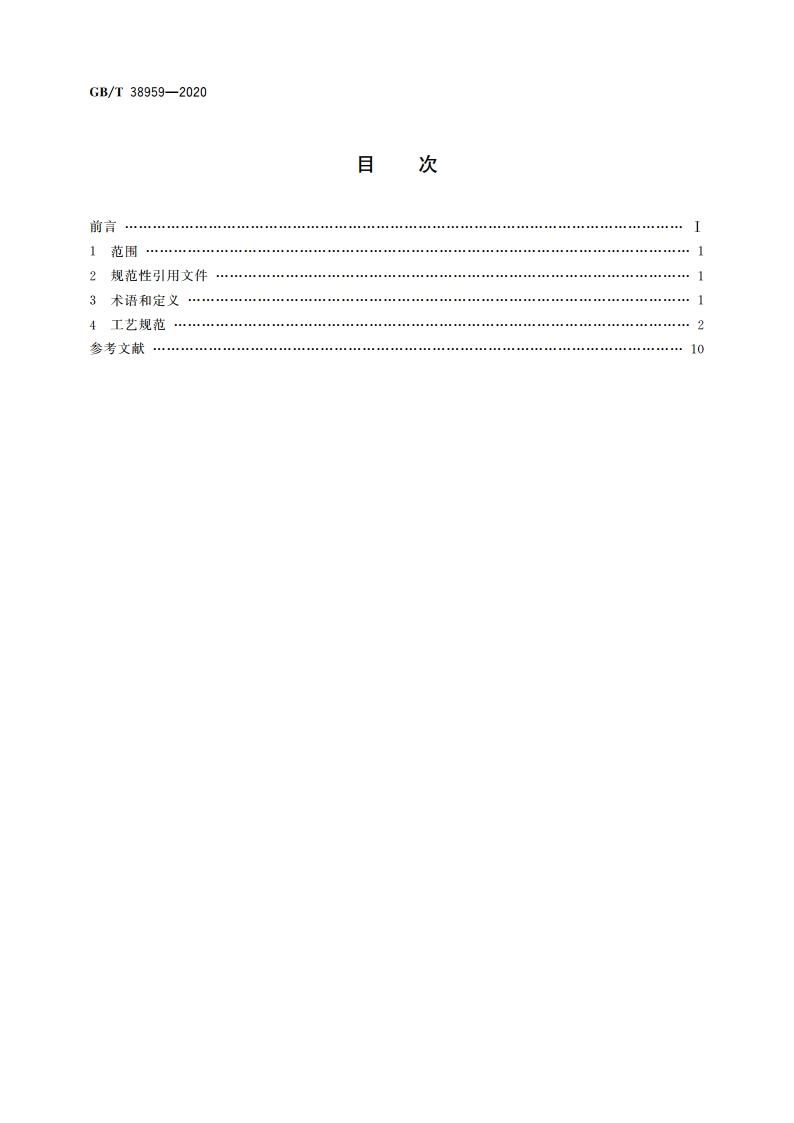

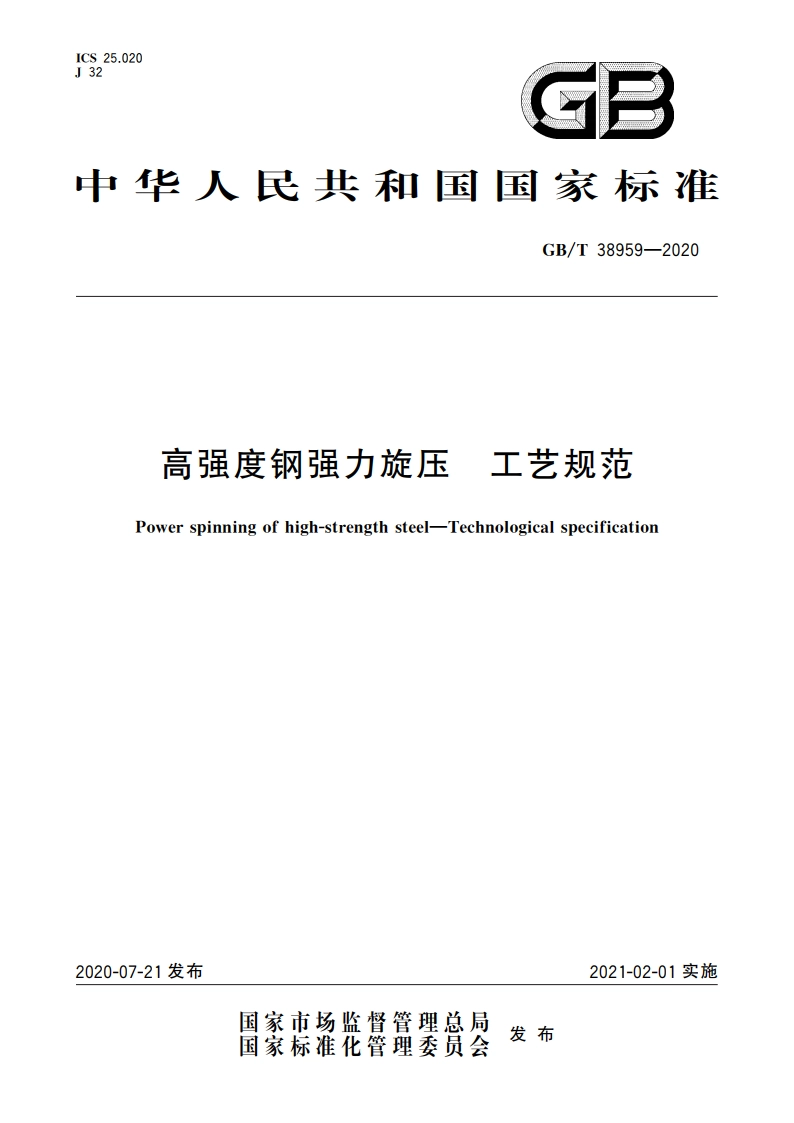

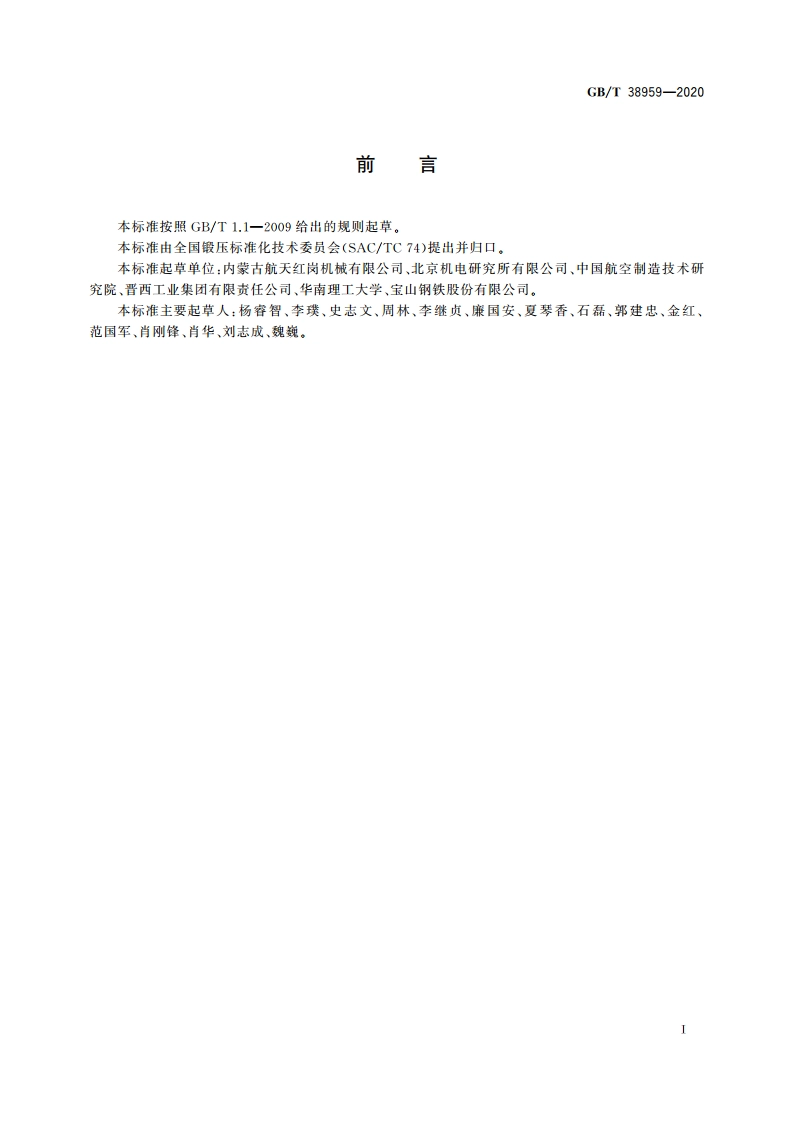

ICS25.020J32B中华人民共和国国家标准GB/T38959-2020高强度钢强力旋压工艺规范Power spinning of high-strength steel-Technological specification2020-07-21发布2021-02-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T38959-2020目次前言I1范围2规范性引用文件3术话和定义”14工艺规范2参考文献+.0GB/T38959-2020前言本标准按照GB/T1.1一2009给出的规则起草。本标准由全国锻压标准化技术委员会(SAC/TC74)提出并归口。本标准起草单位：内蒙古航天红岗机械有限公司、北京机电研究所有限公司、中国航空制造技术研究院、晋西工业集团有限责任公司、华南理工大学、宝山钢铁股份有限公司。本标准主要起草人：杨睿智、李璞、史志文、周林、李继贞、廉国安、夏琴香、石磊、郭建忠、金红、范国军、肖刚锋、肖华、刘志成、魏巍。IGB/T38959-2020压光带引出角引出角压光角a)无压光角b)有压光角图2两种双锥面旋轮工作型面3.3极限减薄率 ultimate percentage of thickness reduction金属材料在旋压过程中，在不发生破裂或失稳的情况下，所能达到最大的减薄率。对极限减薄率的计算，见式(1)。toyi-.(1)式中：极限减薄率，%；t。旋压毛坯壁厚，单位为毫米(mm);一旋压件的最小壁厚，单位为毫米(mm)。3.4半锥角half-cone angle在剪切旋压中，对于锥形件及其旋压毛坯、旋压芯模等，其锥角的一半称为半锥角，见图3。对于平面零件，可以认为是半锥角为90的特殊情况。半锥角半锥角旋压芯模旋压件图3半锥角示意图4工艺规范4.1工艺内容高强度钢强力旋压工艺内容包括工艺准备、旋压成形和旋后处理三个部分，见图4。2
