高压钠灯用预置功率控制器 GBT 23142-2008.pdf

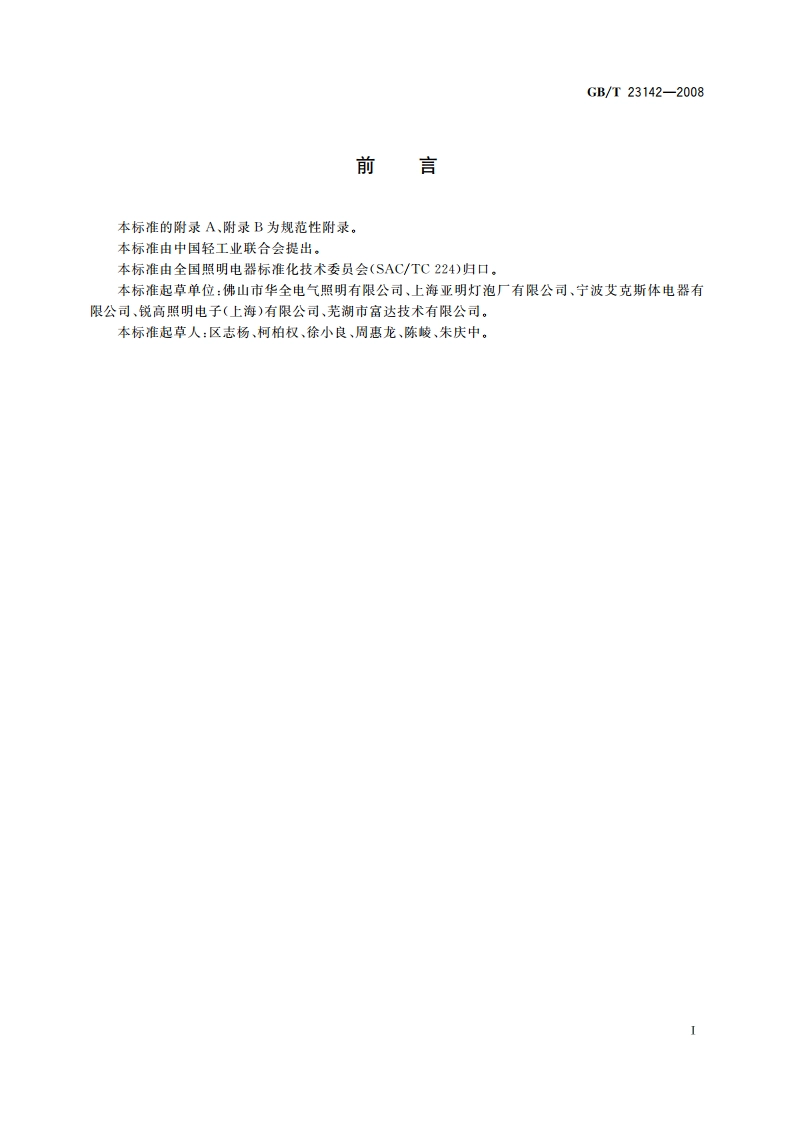

ICS 29.140.99K74GB中华人民共和国国家标准GB/T23142-2008高压钠灯用预置功率控制器Preset power controller for high pressure sodium lampsPerformance requirements2008-12-30发布2009-09-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布中华人民共和国国家标准高压钠灯用预置功率控制器GB/T23142-2008中国标准出版社出版发行北京复兴门外三里河北街16号邮政编码：100045址电话：6852394668517548中国标准出版社秦皇岛印刷厂印刷各地新华书店经销开本88012301/16印张0.5字数9千字2009年4月第一版2009年4月第一次印刷书号：1550661-36389如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(010)68533533GB/T23142-2008前言本标准的附录A、附录B为规范性附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准起草单位：佛山市华全电气照明有限公司、上海亚明灯泡厂有限公司、宁波艾克斯体电器有限公司、锐高照明电子（上海）有限公司、芜湖市富达技术有限公司。本标准起草人：区志杨、柯柏权、徐小良、周惠龙、陈崚、朱庆中。GB/T23142-2008高压钠灯用预置功率控制器1范围本标准规定了高压钠灯用预置功率控制器的定义、标志、试验和要求。本标准适用于不更换高压钠灯来改变灯功*的使用50Hz或60Hz、1000V以下交流电源的高压钠灯用预置功苹电感式镇流器的控制器（以下简称：控制器）。本标准应与GB19510.1和GB/T19510.12一起使用，本标准的控制器适用的高压钠灯应符合GB/T13259的要求，预置功米电感式镇流器应符合QB/T2941一2008的要求。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件，其最新版本适用于本标准。GB7000.1一2007灯具第1部分：一般要求与试脸(1EC60598-1:2003,IDT)GB/T13259高压钠灯(GB/T13259一2005，IEC60662:2002,NEQ)GB/T15042一2008灯用附件放电灯（管形荧光灯除外）用镇流器性能要求(IEC60923:2006,1DT)GB/T18595一般照明用设备电磁兼容抗扰度要求(GB/T18595一2001，idt IEC61547:1995)GB19510.1灯的控制装置第1部分：一般要求和安全要求(GB19510.1一2008，EC61347-1:2007,1DT)GB19510.12灯的控制装置第12部分：与灯具联用的杂类电子线路的特殊要求(GB19510,12一2005,1EC61347-2-11:2001,IDT)QB)T2941一2008高压钠灯用预置功将电感镇流器IEC60410计数检查抽样方案和程序(Sampling plans and procedures for inspection by attrib-utes)3术语和定义QB/T2941一2008所确定的以及下列术语和定义适用于本标准。3.1预置功率控制器Preset power controller预置功率控制器是为预置功率镇流器转换输出灯功率的控制装置。控制装置可以是顶置时间控制或非预置时间控制。4标志控制器标志应符合GB19510.12的要求以及下列要求。4.1一个或多个的预置功率和对应功率的连接线路标识。4.2最大控制负载电流或最大控制负载灯功率和控制的最高电压。4.3预置时间控制装置应标识预置时间，包括各种摸式及各自置换的时间。若控制装置是可调整预置时间的，应标识调整时间的对应位置和方法，也可以在制造商的产品说明书中加以说明。4.4预置时间误差范围。若制造商未作预置时间误差范围，则最大偏差为5mi。GB/T23142-20084.5非预置时间控制装置应标识控制信号的额定电压、频率、电流或控制功率等相关的控制信息，包括各类通信控制的必要信息。4.6制造商可采用下述信息作为非强制性标志：能使控制器在规定电压范围内良好地工作的环境温度极限值。5关于试验的一般说明5.1本标准规定的试验均为型式试验。注：本标准所述要求和公差均是根据对制造商为此目的提供的型式试验样品进行试验而制定的，这种型式试验样品原则上应具有制造商产品的典型特性，并应尽可能接近该产品中心点值，关于本标准给出的公差，可以预计大部分产品只要按照试验样品去生产，将符合本标准，然而由于产品的离散性，所以不可避免有时会出现超出规定的公差范围的控制器。关于计数检查抽样方案和程序，见IEC604105.2各项试验应按照条款的顺序进行，但另有规定时除外。5.3通常，要对每一种类型的控制器进行所有的试验。在涉及同一范围类似的控制器的情况下，应对该范围中每一最大功率的控制器或从制造商所认可的范围中抽取有代表性的控制器进行所有的试验。6要求6.1试验的一般要求6.1.1试验样品要求控制装置是预置时间控制的试验样品，要求：两只常规样品按6.2、6.3、6.4和6.5进行试验；两只特制样品按6.6进行试验。“特制”是指所有预置时间均为60s。控制装置是非预置时间控制的试验样品，要求：两只常规样品，并进行所有的试验。6.1.2试验用高压钠灯应符合GB/T13259的要求。6.1.3试验用镇流器应符合QB/T2941的要求。6.1.4试验应在附录A所规定的条件下进行。6.1.5本标准规定的控制器均应符合GB/T18595的要求。6.2安全要求控制器的安全要求应符合GB19510.12的要求。同时，并应考虑线路工作过程中可能发生最不利的异常状态，如：预置功率线路中灯出现寿终效应等。控制器应按最不利的异常状态进行试验，试验条件、方法及合格要求按附录B要求。6.3正常工作试验6.3.1在额定频率的条件下，施加0.9倍和1.1倍的额定电压，分别与适配的最小功率和最大功率的点灯系统连接，使其启动和稳定工作，并能按预置时间进行功率置换。6.3.2在同一个点灯系统条件下，在连接控制器与没有连接控制器的情况下，输出额定功率时稳定的灯工作电流值变化小于0.5%。6.4控制器的预置时间在额定电压、频率，预置时间控制器与适配的最大功率点灯系统以正常线路连接，分别在能够产生t温度值的环境温度和最低环境温度的条件下（未规定最低环境温度的采用+10C),每次的各种预置模式的预置时间在制造商标称的时间误差范围内，但最大偏差应不大于5min。除试验样品外，其余线路部件在常温下工作进行试验。非预置时间控制器不需要进行该试验。2
