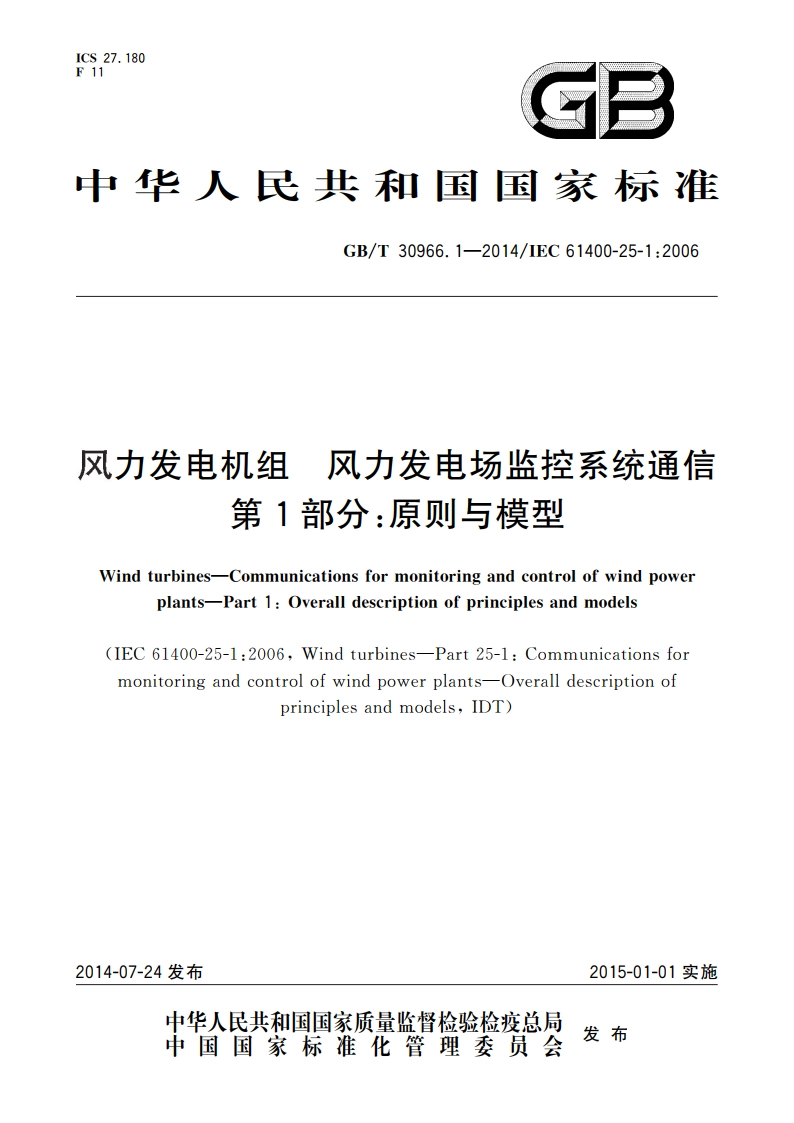

ICS27.180F11中华人民共和国国家标准GB/T30966.1一2014/IEC61400-25-1:2006风力发电机组风力发电场监控系统通信第1部分：原则与模型Wind turbines-Communications for monitoring and control of wind powerplants-Part 1:Overall description of principles and models(IEC 61400-25-1:2006,Wind turbines-Part 25-1:Communications formonitoring and control of wind power plants-Overall description ofprinciples and models,IDT)2014-07-24发布2015-01-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T30966.1-2014/1EC61400-25-1:2006目次前言EC引言N】范围2规范性引用文件3术语和定义.24缩咯语5总则5,1一般规定n55555n75.2风电场概览.75,3通信的一般要求5,4通信模型6风电场信息模型126.1一般规定1262信息模型化方法127风电场信息交换模型1571一般规定n51572信息交换模型化方法158映射到通信协议.208.1一般规定2082映射的体系结构218.3风电场信息模型的映射图1通信模型概念2图2服务器的数据处理（概念层面）10图3模型化方法（概念层面）11图4风电场信息模型的结构13图5客户和服务器角色图6IEM服务模型nn16图7风电场信息交换的概念模型17图8IEM服务模型示例”18图9顺序图19图10ACSI映射到通信栈/规约20图11通讯规约2表1运行功能IGB/T30966.1-2014/1EC61400-25-1:2006表2管理功能9表3风电场信息种类12表4逻辑节点(LN)的通用表结构m,14表5逻辑节点的数据类属性15表6j服务表19GB/T30966.1-2014/1EC61400-25-1:2006前言GB/T30966风力发电机组风力发电场监控系统通信分为6个部分：一第1部分：原则与模型：一第2部分：信息模型：一第3部分：信息交换模型；一第4部分：映射到通信规约：一第5部分：一致性测试：一第6部分：状态监测的逻辑类和数据类。本部分为GB/T30966的第1部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用翻译法等同采用1EC61400-25-1:2006风力发电机组第25-1部分：风力发电场监控系统通信原则与模型多。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：一GB/T18451.2一2012风力发电机组功率特性试验(IEC61400-12-1:2005,1DT),一GB/T30966(所有部分)风力发电机组风力发电场监控系统通信IEC61400-25(所有部分)。本部分做了下列编辑性修改：一将标准名称改为“风力发电机组风力发电场监控系统通信第1部分：原则与模型”：一将“IEC61400-25-1”改为“本部分”；一将“IEC61400-25-2改为“GB/T30966.2”;一将“1EC61400-25-3”改为“GB/T30966.3”:一将“1EC61400-25-4”改为“GB/T30966.4”。本部分由中国机械工业联合会提出。本部分由全国风力机械标准化技术委员会(SAC/TC50)归口，本部分起草单位：北京科诺伟业科技有限公司、中国科学院电工研究所、保定科诺伟业控制设备有限公司、新疆金风科技股份有限公司。本部分主要起草人：鄂春良、武鑫、赵斌、赵栋利、姚红菊、许洪华、马蕊、李宏宇、王相明。GB/T30966.1-2014/1EC61400-25-1:2006EC引言EC61400-25的使用者主要是风电场的投资商（设备制造商、供应商）、运营商、业主（所有者）、规划人员及设计人员，还有风电市场上的系统集成商和电力公司。IEC61400-25旨在作为风电场通信领域的国际标准被全球接受和使用。IEC61400-25的开发目的是为风电场监控提供统一的通信基础。1EC61400-25定义了风电场的特定信息、信息交换机制以及通信协议的映射。在这方面，IEC61400-25规定了在独立于制造商环境下的与风电场部件交换可用信息的详细要求。这些要求在EC61400-25中给出了定义或引用其他标准。风电场特定信息描述关键的公共过程及配置信息。信息是分级构成的，包括风轮、发电机、变流器、电网连接等公用信息。信息可以是简单的数据（包括时间截和品质）和配置值，也可以是更全面的属性及描述性信息，例如工程单位、范围、描述、引用、统计或历史信息。在EC61400-25中定义的风电场所有信息都有名称标签，并给出了每个傲据的简要含义。标准化的风电场信息可以通过命名空间扩展规则来扩展。所有数据、属性以及描述性信息可以通过相应服务进行交换。执行IEC61400-25允许SCADA系统（数据采集与监控系统）与来自多个供应商的风力发电机组进行通信。标准化的自措述（包含在一个XML文件或者从设备上在线获取）可以用来配置SCADA应用程序。标准化的SCADA应用程序不包含在EC61400-25中，但是标准化的公用风力发电机组信息提供了重新利用应用程序的方法和来自不同供应商的风力发电机组操作界面。从实用来看，公用数据的统一定义使得评估和比较所有的风电场的数据值的转换和重新计算工作诚到最少。EC61400-25可以用于任何形式的风电场，例如单台风力发电机组、多台风力发电机组以及多个集群的风力发电机组。EC61400-25的应用领域包括风电场运行需要的各个方面，例如不仅是风力发电机组，还有气象系统、电力系统以及风电场管理系统。IEC61400-25中的风电场特定信息不包含与馈线和变电站相关联的信息。变电站通信包含在IEC61850中。EC61400-25的目的是在任何位置都能使来自不同供应商的部件同其他部件通信。面向对象的数据结构使得风电场大量信息的操作和处理更省时和有效。IEC61400-25支持可扩展、连接和互操作。IEC61400-25是风力发电机组和SCADA系统为缔约双方的简约合同的基础，使风电场的关键信息、信息交换方法和通信堆栈标准化。这些构成了编写采购规范和合同可以参照的基础。IEC61400-25由几个部分组成。IEC61400-25-1包括引言、关键要求及建模指南。注1：1EC61400-25的性能实现要看具体应用。1EC61400-25不要求具体的性能级别，这在1EC61400-25的范用之外。然而，在通信技术中没有潜在的限制来阻止高速应用（毫秒级的响应）。注2：1E61400-25-1（本部分）出版时，E61400-25-4还没有出版，在1EC61400-25-4中将详细描述/定义信息模型和信息交换模型肤射到且体的通信协议，IEC61400-25-4可以由多于一个的映射规范组成，但至少选择一个可选择的映射与1E61400-25标准保持一致，IE61400-25-4不包括以下映射：网页服务IEC61850-8-1MMSOPC XML DA1EC60870-5-104DNP3每个不同快射分别详细说明了支持的信息模型(1EC61400-25-2)和信息交换模型(1EC61400-25-3)以及如何
