风力发电机组 第1部分：通用技术条件 GBT 19960.1-2005.pdf

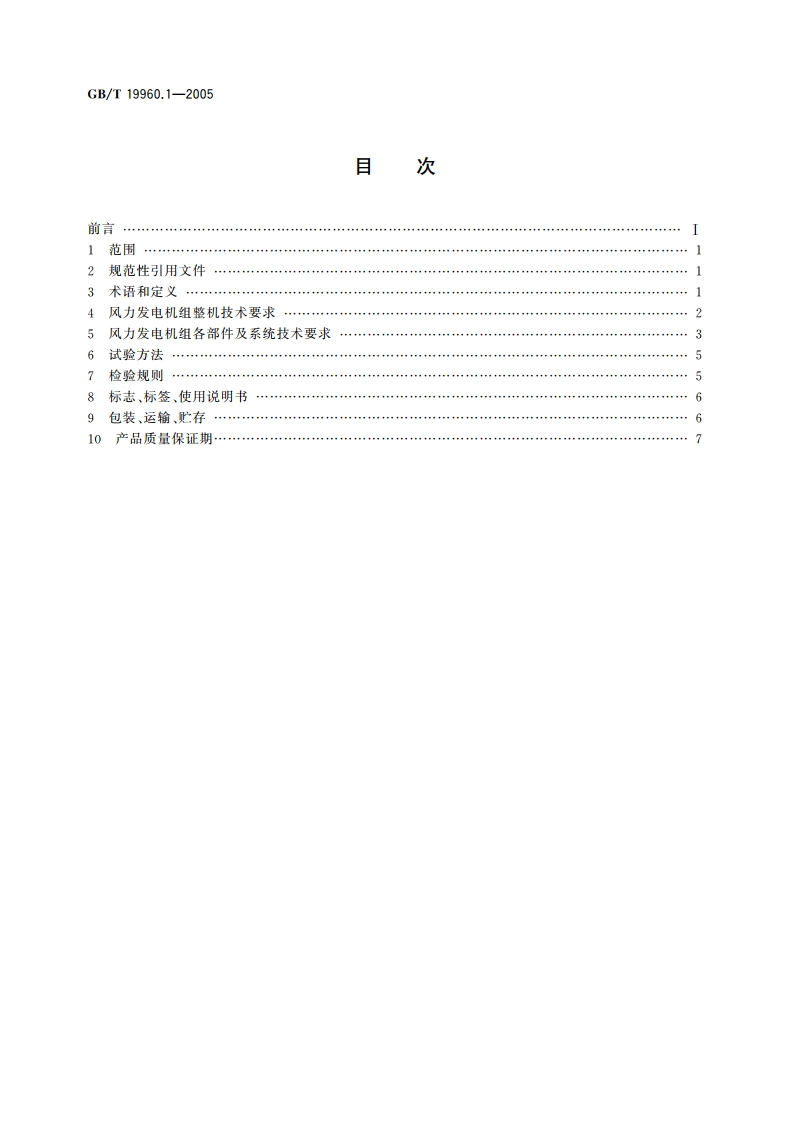

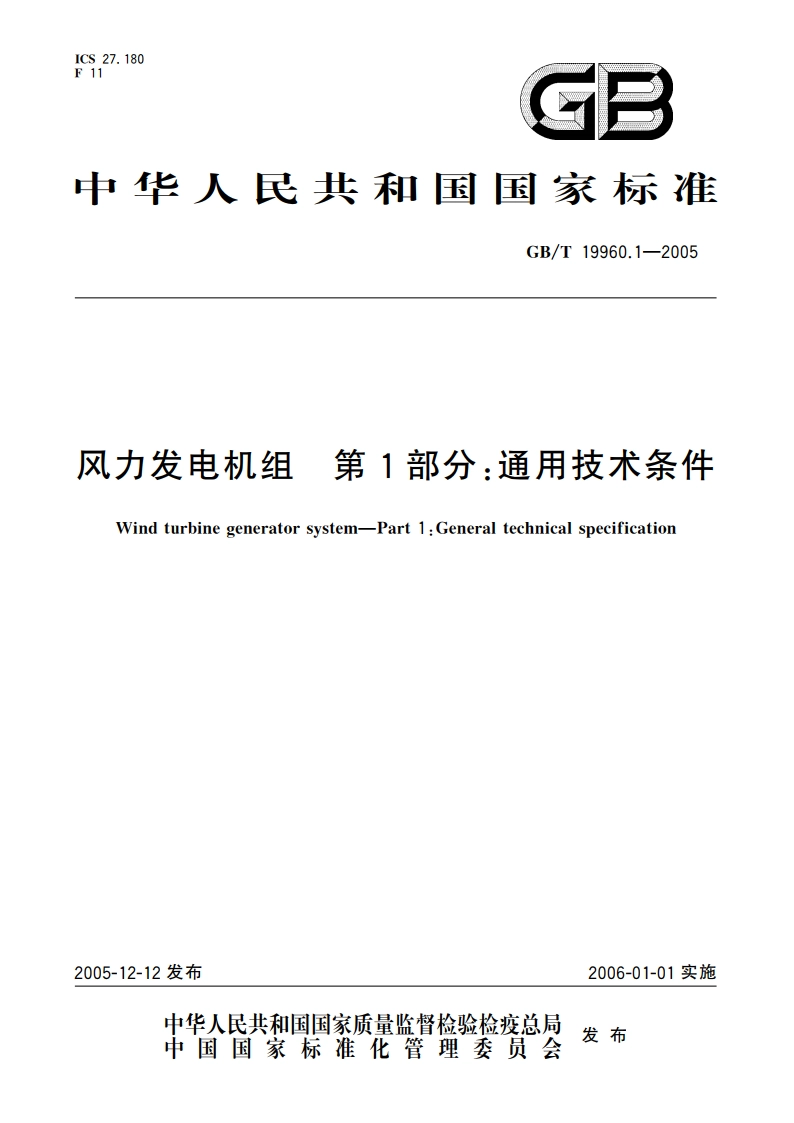

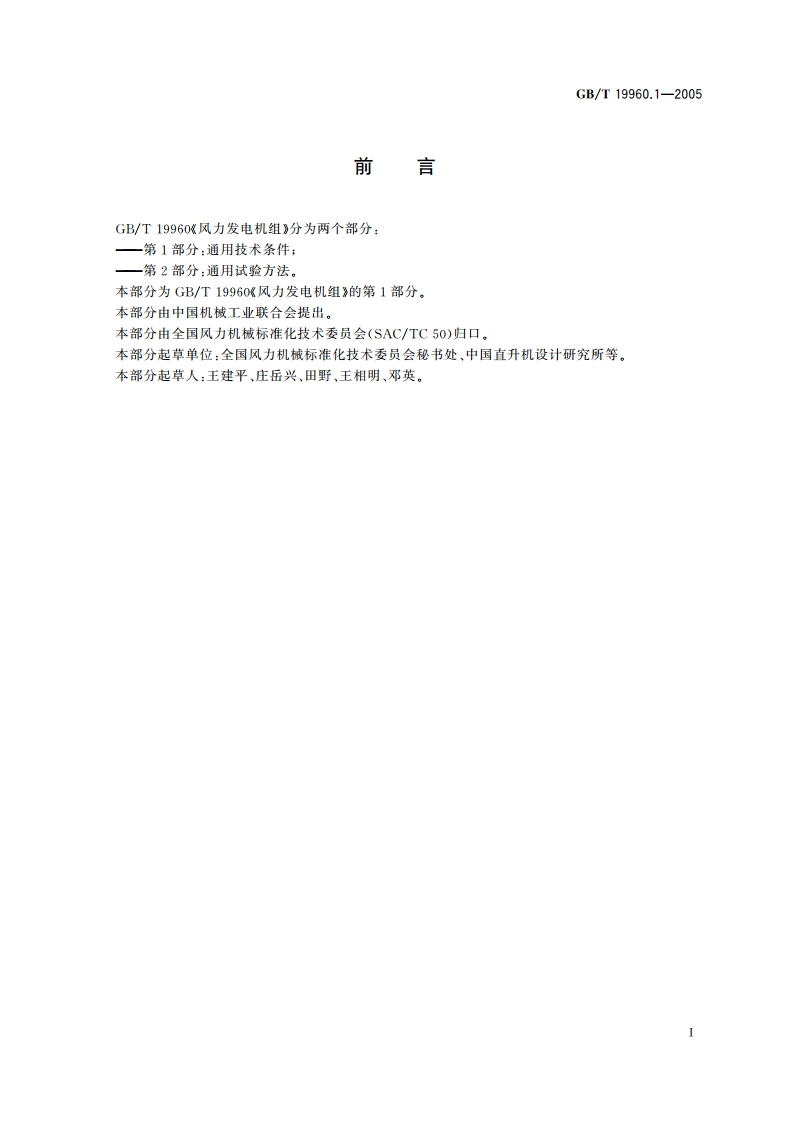

ICs27.180F11B中华人民共和国国家标准GB/T19960.1-2005风力发电机组第1部分：通用技术条件Wind turbine generator system-Part 1:General technical specification2005-12-12发布2006-01-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T19960.1-2005目次前言12规范性引用义件13术话和定义14风力发电机组整机技术要求25风力发电机组各部件及系统技术要求36试验方法57检验规0则58标志、标签、使用说明书69包装、运输、贮存610产品质量保证期7GB/T19960.1-2005前言GB/T19960风力发电机组分为两个部分：一第1部分：通用技术条件：一第2部分：通用试验方法。本部分为GB/T19960%风力发电机组的第1部分。本部分由中国机械工业联合会提出。本部分由全国风力机械标准化技术委员会(SAC/TC50)归口。本部分起草单位：全国风力机械标准化技术委员会秘书处、中国直升机设计研究所等。本部分起草人：王建平、庄岳兴、田野、王相明、邓英。GB/T19960.1-2005风力发电机组第1部分：通用技术条件1范围本部分规定了风轮扫掠面积等于或大于40m的水平轴风力发电机组的技术要求、安全要求、试验方法、检验规则以及储运、交付等要求。本部分适用于水平轴风力发电机组（以下简称机组）。2规范性引用文件下列文件中的条款通过GB/T19960的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其量新版本适用于本部分。GB/T191包装储运图示标志(GB/T191一2000，eqv IS0780:1997)GB/T2900.53电工术语风力发电机组(GB/T2900.53一2001，idt IEC60050-415:1999)GB9969.1工业产品使用说明书总则GB18451.1风力发电机组安全要求(GB18451.1一2001，idt IEC61400-1:1999)GB/T19069风力发电机组控制器技术条件GB/T19071.1风力发电机组异步发电机第1部分：技术条件GB/T19072风力发电机组塔架GB/T19073风力发电机组齿轮箱GB/T19568风力发电机组装配和安装规范GB/T19960.2风力发电机组第2部分：通用试验方法JB/T10194风力发电机组风轮叶片JB/T10300风力发电机组设计要求JB/T10425.1风力发电机组偏航系统第1部分：技术条件JB/T10426.1风力发电机组制动系统第1部分：技术条件JB/T10427风力发电机组一般液压系统3术语和定义GB/T2900.53确立的以及下列术语和定义适用于本部分。3.1安全系统safety system使机组保持在设计极限范围内的安全保护装置。3.2额定电流rated current风力发电机组在额定功常、额定电压和频率下运行的电流。3.3额定无功功率rated reactive power(for wind turbine)风力发电机组运行在额定功率下及额定电压、频率时的无功功率。1GB/T19960.1-20053.4湍流强度turbulence intensity在一给定时间间隔内的风速标准差与同一时间间隔内的平均风速的比率。3.5机组输出端wind turbine terminals风力发电机组与电力系统的连接点。3.6额定工况rated condition标准环境条件下，风力发电机组输出达到设计额定功率时，机组的运行工况。3.7年可利用率availability factor一年中，除去风力发电机组因维修或故障未工作的时数后余下的时数与总时数的比值，用百分比表示。4风力发电机组整机技术要求4.1环境条件4.1.1概述机组在下列环境条件下应能正常运行，并应达到所规定的各项技术、性能指标。4.1.2正常环境（气候）条件一环境温度范围为一2040；一湿度应小于或等于95%：一太阳辐射强度小于或等于1000W/m2:一海拔不超过1000m,4.1.3机组输出端电网条件一电压范围为额定电压(1士10%)：一频率范围为额定频率(1士2%)：一电压对称性，即电压不平衡值应保特在电压负序分量与正序分量的比例不超过2%：一每年电网停电应少于20次，母次最长停电持续时间应不超过1周。4.2性能要求4.2.1机组的切入风速应大于2.5m/s,小于5.5m/s:切出风速应大于20m/s,小于25m/s。4.2.2机组的额定风速应满足JB/T10300的要求4.2.3机组最大风能利用系数应大于0.4。4.2.4机组在额定工况时，其输出的功率应大于或等于额定功率。4.3整机可靠性要求机组各部件设计寿命应大于或等于20年。机组年可利用率应大于等于97%。4.4机组动特性要求机组在所有设计运行工况下和给定使用寿命期内，不发生任何机械及气动弹性不稳定现象，也不产生有害的或过度的振动。机组在正常运行范围内塔架振动量不应超过20mm/s。4.5噪声要求机组在输出功率为1/3额定功率时排放的噪声（等效声功率级）应小于或等于110dB(A),在对噪声有要求和限制的区域，机组排放的噪声应符合该区域所执行的相关标准的规定.4.6可维护性与可维修性要求在机组要维护的部位应留有调整和维护空间，以便于维护。机组及零部件在质量合格的前提下应具有维修、调整和修复性能。塔架高度超过60m的机组应为维护人员配备安全的提升装置。2
