风力发电机组 控制系统 第2部分：试验方法 GBT 25386.2-2021.pdf

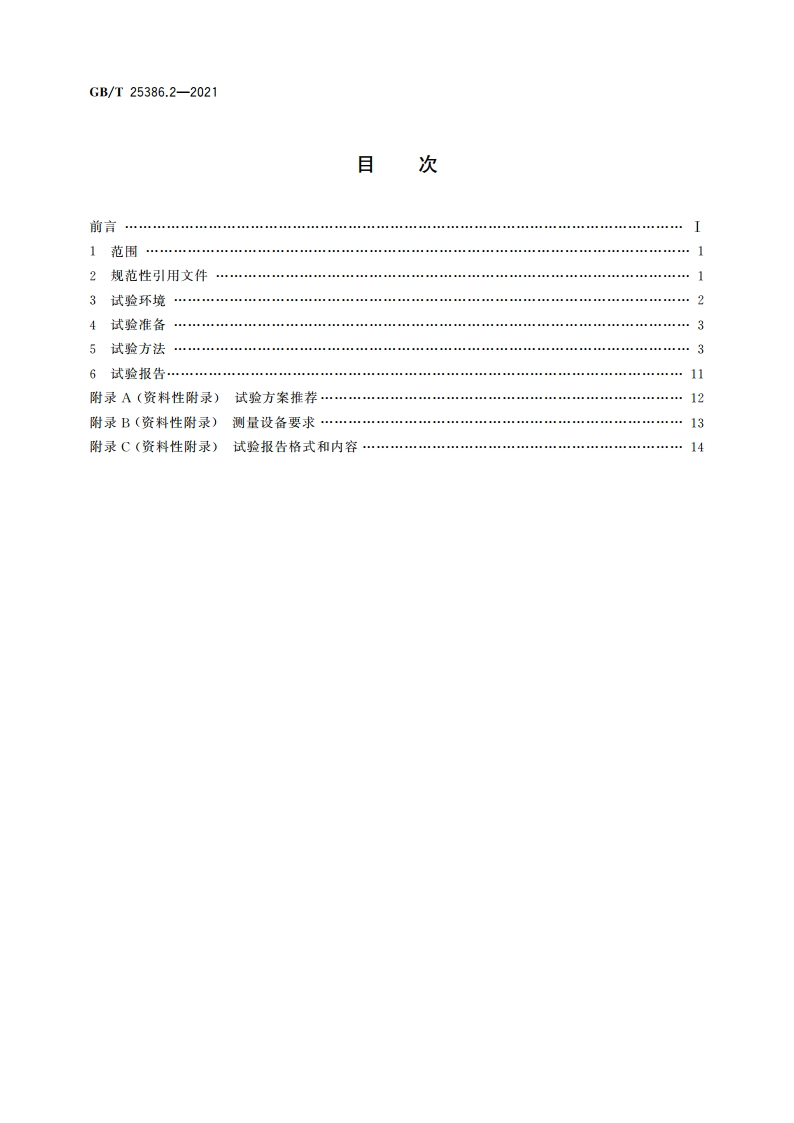

ICS27.180F11中华人民共和国国家标准GB/T25386.2-2021代替GB/T25386.2一2010风力发电机组控制系统第2部分：试验方法Wind turbines-Control system-Part 2:Test method2021-03-09发布2021-10-01实施国家市场监督管理总局国家标准化管理委员会发布GB/T25386.2-2021目次前言1范围2规范性引用文件13试验环境”4试验淮备35试验方法6试验报告.1附录A(资料性附录)试验方案推荐12附录B(资料性附录)测量设备要求水附录C(资料性附录)试验报告格式和内容14GB/T25386.2-2021前言GB/T25386%风力发电机组控制系统分为两个部分：一第1部分：技术条件：一第2部分：试验方法。本部分为GB/T25386的第2部分。本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T25386.2一2010风力发电机组变速恒频控制系统第2部分：试验方法，与GB/T25386.2一2010相比，除编辑性修改外主要技术变化如下：一修改了标准的适用范围，删除了适用电气变桨距系统内容（见第1章，2010年版的第1章）：一增加了仿真试验平台描述（见3.2）：一删除了地面联机试验平台（见2010年版的3.1）：一修改了试验准备部分（见第4章，2010年版的3.2），增加了保护电路有效性试验、防护等级试验、长霉试验、盐雾试验、基本监视功能试验、解缆控制试验、有功功苹升速常调节控制试验、有功功率设定点控制试验、无功功率设定点控制试验、电压故障穿越试验、海上风电机组控制试验、分散式风电机组控制试验、时钟与对时试验，监控系统接口测试（见5.2.1、5.2.2、5.9、5.10、5.11、5.19、5.20、5.21、5.22、5.23、5.24、5.25、5.26、5.27),一修改了电磁兼容试验中补充振铃波抗扰度试验、静电放电抗扰度试验，射频电磁场辐射抗扰度试验、电快速瞬变脉冲群抗扰度试验、浪涌（冲击）抗扰度试险、射频场感应的传导骚扰抗扰度试验（见5.4.1、5.4.2、5.4.3、5.4.4、5.1.5、5.4.6,2010年版的4.14）：一删除了电气变桨距控制系统相关试验内容（见2010年版的4.3.2、4.9、4,10、4.12）：一增加了附录A试验方案推荐（见表A.1)。本部分由中国机械工业联合会提出。本部分由全国风力机械标准化技术委员会(SAC/TC50)归口，本部分起草单位：浙江运达风电股份有限公司、上海电气风电集团股份有限公司、北京金风科创风电设备有限公司、中国电力科学研究院有限公司、江苏国科智能电气有限公司、明阳智慧能源集团股份公司、中国船舶重工集团海装风电股份有限公司、国电联合动力技术有限公司、北京鉴衡认证中心有限公司、华润电力技术研究院有限公司、中国长江三峡集团有限公司、重庆科凯前卫风电设备有限责任公司、成都阜特科技有限公司、深圳市禾望电气股份有限公司。本部分主要起草人：叶杭治、许国东、杨震宇、应有、史晓鸣、秦世耀、谷海涛、张文磊、朱志权、闫立朋、刘亚林、袁荧、周新亮、曾垂宽、尹显俊、陈云、苗强、朱成中。本部分所代替标准的历次版本发布情况为：-GB/T25386.2-2010.GB/T25386.2-2021风力发电机组控制系统第2部分：试验方法1范围GB/T25386的本部分规定了风力发电机组控制系统的试验条件和试险方法。本部分适用于并网型水平轴变速恒频风力发电机组（以下简称“机组”）控制系统。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.3环境试验第2部分：试验方法试验Cab:恒定湿热试验GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验D交变湿热(12h+12h循环)GB/T2423.5环境试验第2部分：试验方法试验Ea和导则：冲击GB/T2423.16一2008电工电子产品环境试验第2部分：试验方法试验J及导则：长霉GB/T2423.18一2012环境试验第2部分：试验方法试验Kb:盐雾，交变（氯化纳溶液）GB/T4208一2017外壳防护等级(1P代码)GB/T7251.1低压成套开关设备和控制设备第1部分：总则GB/T10233一2016低压成套开关设备和电控设备基本试验方法GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3电磁兼容试验和测量技术射烦电磁场辐射抗扰度试验GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度GB/T17626.12电磁兼容试验和测量技术振铃波抗扰度试验GB/T18451.1一2012风力发电机组设计要求GB/T20320一2013风力发电机组电能质量测量和评估方法GB/T20626.1特殊环境条件高原电工电子产品第1部分：通用技术要求GB/T253861一2021风力发电机组控制系统第1部分：技术条件GB/T3623?风力发电机组电气仿真模型GB/T36995一2018风力发电机组故障电压穿越能力测试规程GB50054低压配电设计规范NB/T31053一2014风电机组低电压穿越建模及验证方法NB/T33011一2014分布式电源接入电网测试技术规范GB/T25386.2-20213试验环境3.1试验概述机组控制系统试验可分为可靠性试验和功能性试验，可靠性试验通过试验测定和验证被试对象的产品的可靠性，采用专用的试验设备进行：功能性试验考核被试对象的各功能，可采用地面仿直试验或现场试验的方案。各试验项目推荐采用的试验方案可参见附录A。3.2地面仿真试验模以机组各类零部件的行为和传感器信号，对控制系统的逻辑控制功能和信号模拟输出进行测试，用于验证控制系统算法和控制逻辑。控制系统地面仿真试验平台可由机组仿真试验系统，被测机组主控制系统、风电场监控系统等组成。图1为仿真试验平台结构示意图。风电场监控系统输出信息分真试验输入信息为变奖师系统控系图1仿真试验平台结构示意图仿真试验平台的运行条件和主要技术指标应满足：)在试验过程中，由仿真试验系统产生各种测试需要的激励量，并在仿真试验系统中创建风轮、发电机、变桨距系统、变流器、电网等模型，在上位机监控系统的辅助下完成被测主控系统的一系列试验。b)试验平台的构建过程中，可以根据试验目的，对上述部件全部采用仿真模型或者部分采用仿真模型结合实物的方法，对控制系统的性能进行测试。仿真模型应采用在风电整机设计认证过程中被广泛采纳的软件和模型规范，其动态表现和对应的实物具有高度的一致性，仿真模型的结构和要求可按照GB/T36237,其一致性可由NB/T31053确定。)仿真试验平台运行中控制系统的执行周期应与实际现场运行时控制系统执行周期相同。部件采用仿真模型时，其计算周期与通信周期应固定，并且上述周期之和应小于控制系统执行周期的1/2。3.3现场试验机组安装于实际运行环境，机组符合运行条件的状态下，进行机组控制系统功能的现场测试。
