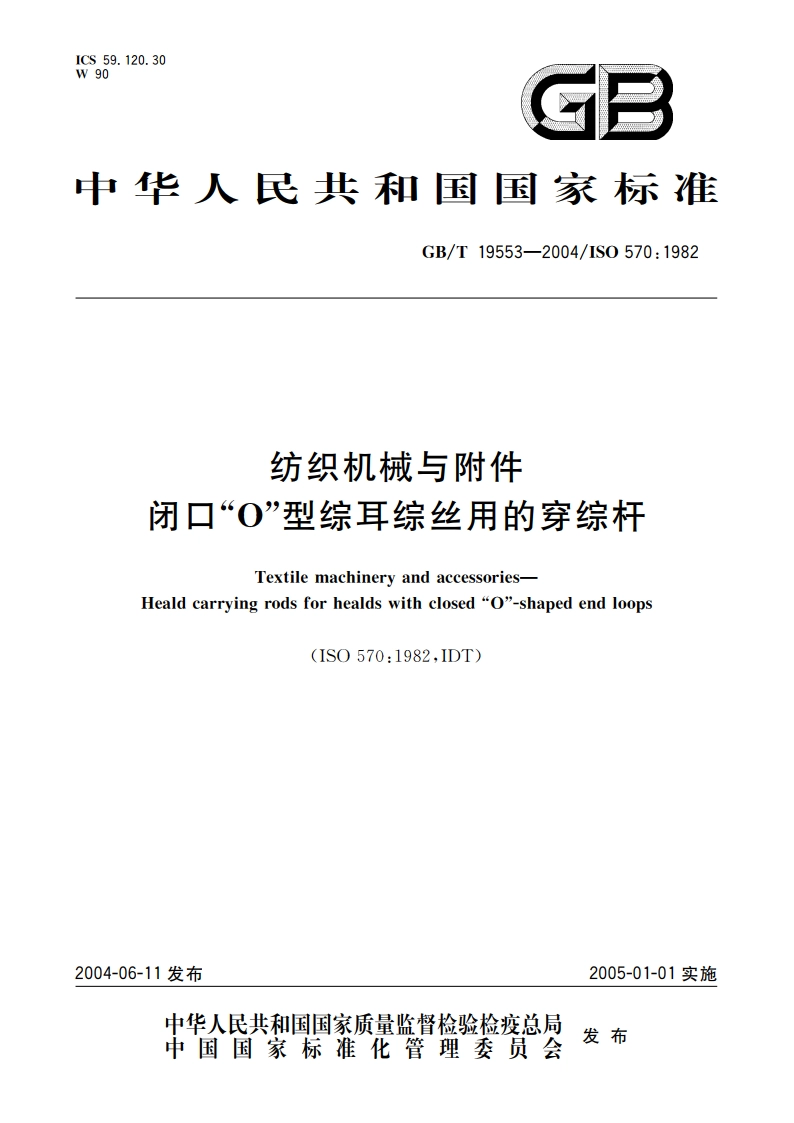

中华人民共和国国家标准纺织机械与附件闭口“0”型综耳综丝用的穿综杆GB/T19553-2004/1S0570:1982中国标淮出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：100045http:/电话：63787337、637874472004年9月第一版2004年12月电子版制作书号：1550661-21384版权专有侵权必究举报电话：(010)68533533GB/T19553-2004/1S0570:1982表1A型穿综杆和相配综丝综耳的主要尺寸单位为毫米穿综杆综丝的综耳cXd(见第2章)91.592.5122.5综耳钢片综162.8161.6162.8fXg203164双丝综163185185hX6164226.5226.5a9mmX2.5mm和12mm2.5mm的穿综杆配用的钢片综综耳尺寸至少为16mm2.8mm和20mm3mm,因为此尺寸的综丝是限于一定范固使用的，与本标准不冲突，所以不予标准化。示例：适用于闭口“0”型综耳综丝，长度1000mm,宽度9mm,厚度1.5mm,穿综杆端部到孔中心的拒离16mm,孔径4.2mm的A型穿综杆的标记为：穿综杆GB/T19553-A0100091.5-16-4.23.2B型以楔形端连接乌斯特(Ust)自动穿经机的穿综杆，B型穿综杆的型式和主要尺寸及相配的综丝综耳的主要尺寸分别见图4和表2。单位为毫米1.2545452a一长度：a一穿综杆端部到孔中心的距离：孔径，图4B型穿综杆的型式和主要尺寸表2B型穿综杆相配的综丝综耳的主要尺寸单位为毫米钢片综综耳161.6fX8双丝综综耳163hXb164示例：适用于闭口“O”型综耳的综丝，长度1000mm,穿综杆端部到孔中心的距离16mm,孔径4.2mm的B型穿综杆的标记为：穿综杆GB/T19553-B01000-16-4.22
