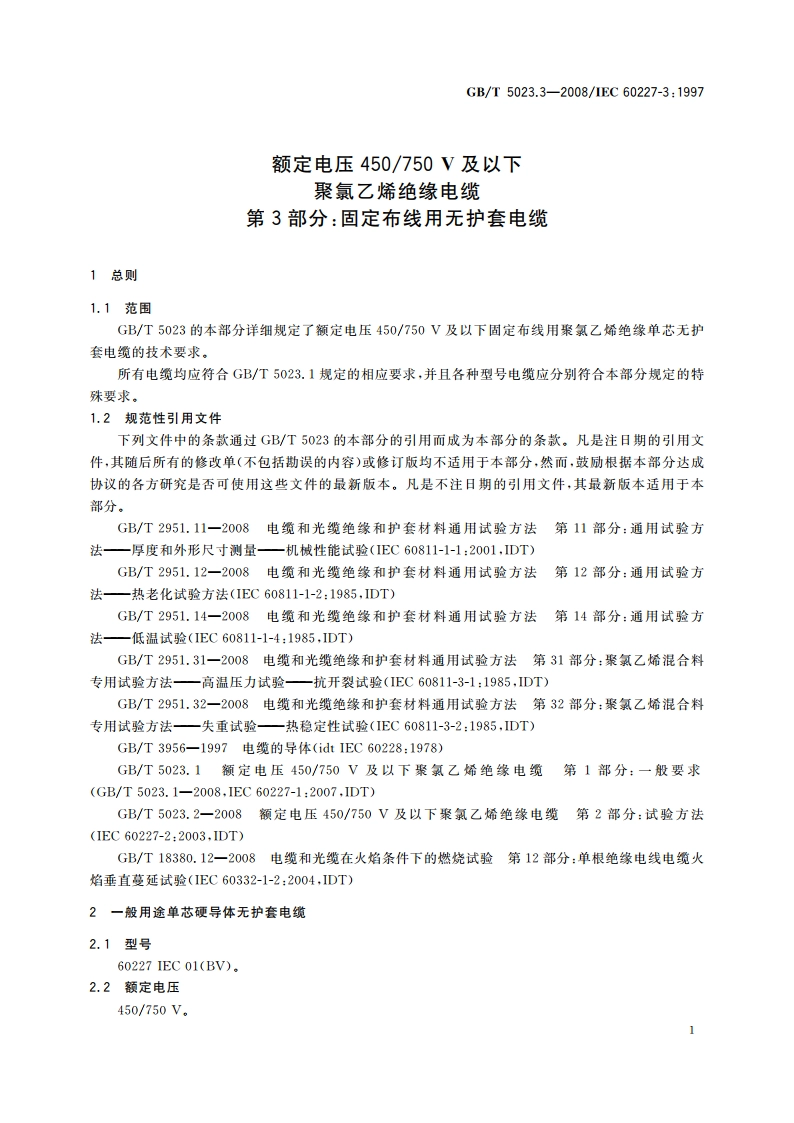

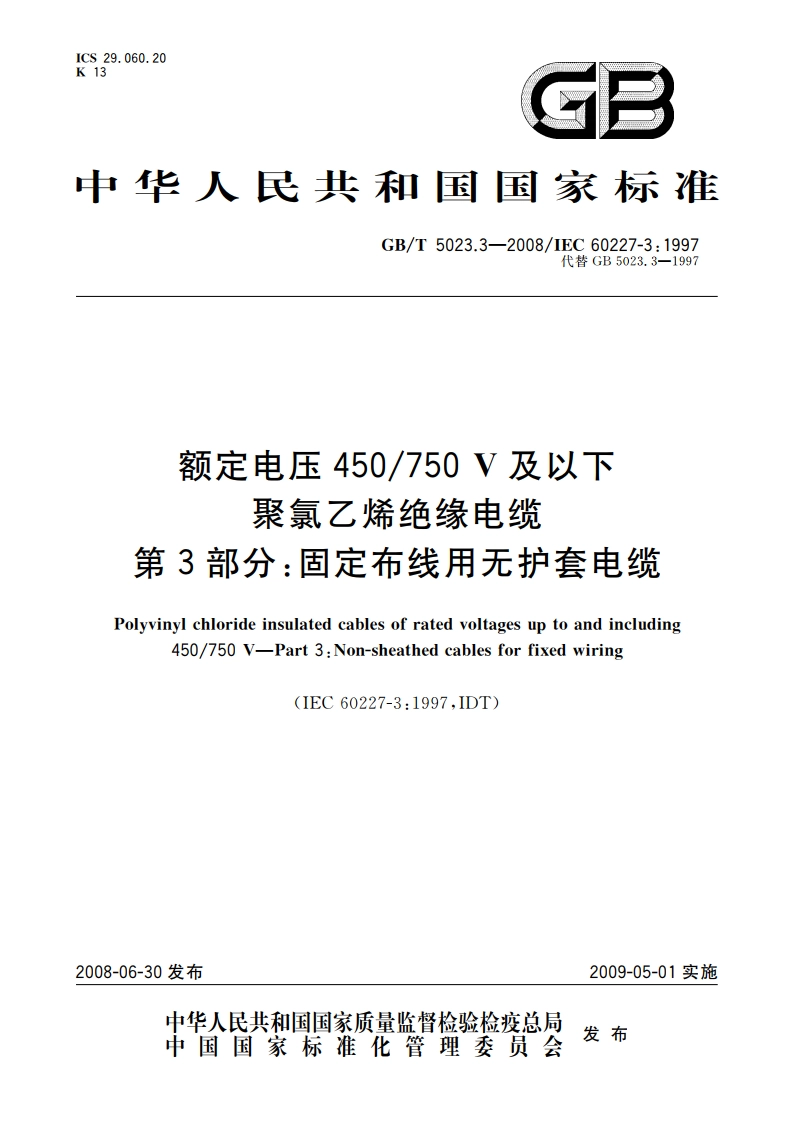

额定电压450750 V及以下聚氯乙烯绝缘电缆 第3部分：固定布线用无护套电缆 GBT 5023.3-2008.pdf

GB/T5023.3-2008/1EC60227-3:19972.3结构2.3.1导体芯数：1芯。导体应符合GB/T3956一1997规定的要求：一实心导体用第1种：一绞合导体用第2种。2.3.2绝缘挤包在导体上的绝缘应是PVC/C型聚氯乙烯混合物。绝缘厚度应符合表1第3栏的规定值。绝缘电阻应不小于表1第6栏的规定值。表160227EC01(BV)型电缆的综合数据导体标称绝缘厚度规定值/平均外径/mm70C时最小截面积/导体种类绝缘电阻/mmmm2下限上限(Mnkm)1.510.72.63.20.0111.50.72.73.30.0102.510.83.23.90.0102.520.83.34.00.009410.83.64.40.008520.83.84.60.00770.84.15.00.00700.84.35.20.00651011.05.36.40.0070101.05.66.70.00651621.06.47.80.00502521.28.19.70.0050%21.29.010.90.0043501.410.612.80.004321.412.114.60.0035%21.614.117.10.003512021.615.618.80.003215021.817.320.90.003218522.019.323.30.003224022.222.026.60.003230022.424.529.60.003040022.627.533.20.00282.3.3外径平均外径应在表1第4栏和第5栏规定的限值内。2.4试验应按表2规定的检测和试验，检查是否符合2.3的要求。2.5使用导则在正常使用时，导体最高温度为70C。注：其他导则正在考虑中，GB/T5023.3-2008/1EC60227-3:1997表260227IEC01(BV)型电缆的试验项目试险方法序号试险项目试险类型GB/T条文号1电气性能试验1.1导体电阻T.S5023.2-20082.11.22500V电压试脸T.S5023.2-20082.21.370C时绝缘电阻T5023.2-20082.42结构尺寸检查5023.1和5023.2一20082.1结构检查T.S5023.1检查和手工试脸2.2绝缘厚度测量T.S5023.2-20081.92.3外径测量T.S5023.2-20081.113绝缘机械性能3.1老化前拉力试险T2951.11-20089.13.2老化后拉力试验T2951.12-20088.1.3.13.3失重试验2951.32-20088.1高温压力试险T2951.31一20088.1低温弹性和冲击强度5.1绝缘低温弯曲试验T2951.14-20088.15.2绝缘低温拉伸试验T2951.14-20088.35.3绝缘低温冲击试验T2951.14-20088.56热冲击试险T2951.31-20089.1不延燃试脸T18380.12-2008a只有当电缆外径超过试验方法规定的极限值时才适用。3一般用途单芯软导体无护套电缆3.1型号602271EC02(RV).3.2额定电压450/750V.3.3结构3.3.1导体芯数：1芯。导体应符合GB/T3956一1997中第5种导体规定的要求。3.3.2绝缘挤包在导体上的绝缘应是PVC/C型聚氯乙烯混合物。绝缘厚度应符合表3第2栏的规定值。绝缘电阻应不小于表3第5栏的规定值。3.3.3外径平均外径应在表3第3栏和第4栏规定的限值内。3.4试验应按表4规定的检测和试验，检查是否符合3.3的要求。
