纺织机械与附件 筘 第4部分：树脂固化金属丝扎筘的尺寸和标记 GBT 24348.4-2009.pdf

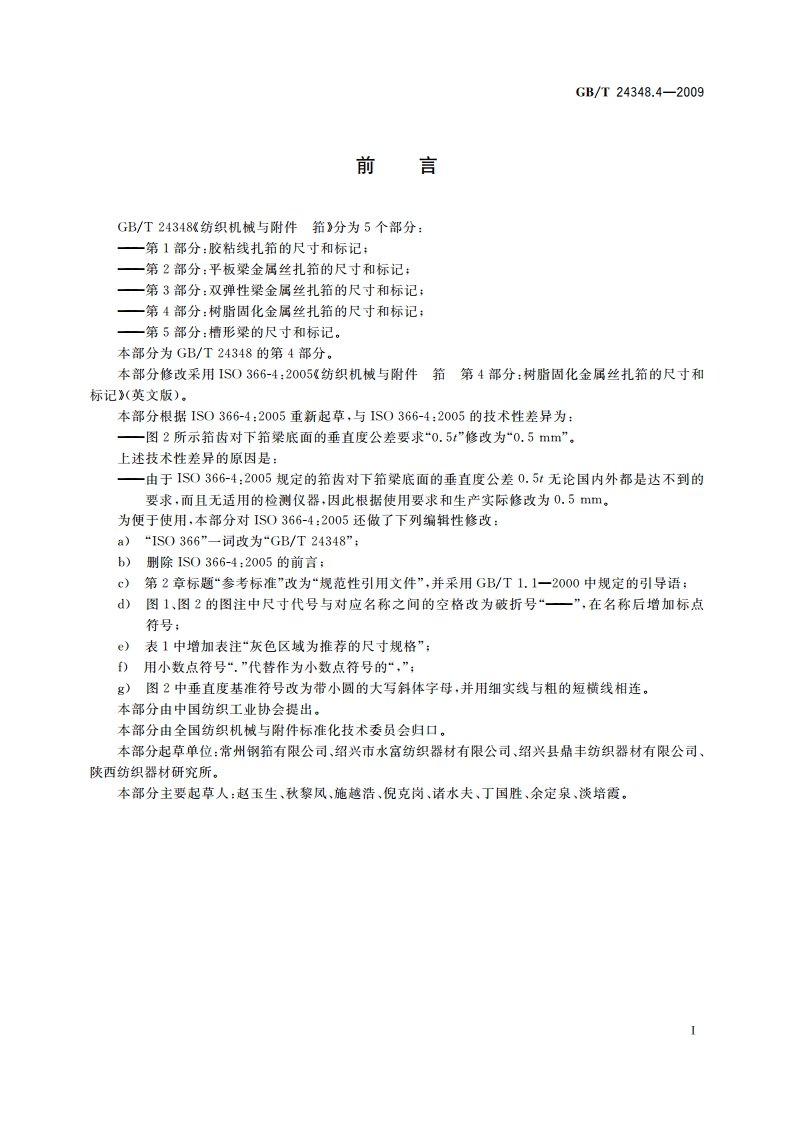

ICS59.120.30W90B中华人民共和国国家标准GB/T24348.4-2009纺织机械与附件第4部分：树脂固化金属丝扎筘的尺寸和标记Textile machinery and accessories-Reeds-Part 4:Dimensions and designation of plastic-bound metal reeds(IS0366-4:2005,MOD)2009-09-30发布2010-02-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T24348.4-2009前言GB/T24348%纺织机械与附件筘分为5个部分：一第1部分：胶粘线扎筘的尺寸和标记：一第2部分：平板梁金属丝扎筘的尺寸和标记：一第3部分：双弹性梁金属丝扎筘的尺寸和标记：一第4部分：树脂固化金属丝扎筘的尺寸和标记：一第5部分：槽形梁的尺寸和标记。本部分为GB/T24348的第4部分。本部分修改采用1S0366-4:2005纺织机械与附件筘第4部分：树脂固化金属丝扎筘的尺寸和标记（英文版），本部分根据1S0366-4:2005重新起草，与IS0366-4:2005的技术性差异为：一图2所示筘齿对下筘梁底面的垂直度公差要求“0.5修改为“0.5mm”。上述技术性差异的原因是：一由于IS0366-4:2005规定的筘齿对下筘梁底面的垂直度公差0.5t无论国内外都是达不到的要求，而且无适用的检测仪器，因此根据使用要求和生产实际修改为0.5mm。为便于使用，本部分对IS0366-4:2005还做了下列编辑性修改：a)“IS0366”一词改为“GB/T24348”:b)删除1S0366-4:2005的前言；)第2章标题“参考标准”改为“规范性引用文件”，并采用GB/T1.1一2000中规定的引导语：)图1、图2的图注中尺寸代号与对应名称之间的空格改为破折号“一”，在名称后增加标点符号；)表1中增加表注“灰色区域为推荐的尺寸规格”；D用小数点符号“.”代替作为小数点符号的“，”：g)图2中垂直度基准符号改为带小圆的大写斜体字母，并用细实线与粗的短横线相连。本部分由中国纺织工业协会提出。本部分由全国纺织机械与附件标准化技术委员会归口。本部分起草单位：常州钢筘有限公司、绍兴市水富纺织器材有限公司、绍兴县鼎丰纺织器材有限公司、陕西纺织器材研究所。本部分主要起草人：赵玉生、秋黎风、施越浩、倪克岗、诸水夫、丁国胜、余定泉、淡培霞。GB/T24348.4-2009纺织机械与附件筘第4部分：树脂固化金属丝扎筘的尺寸和标记1范围GB/T24348的本部分规定了纺织工业用树脂固化金属丝扎筘的基本尺可寸和标记。本部分适用于剑杆织机、喷水织机、片梭织机用树脂固化金属丝扎筘。2规范性引用文件下列文件中的条款通过GB/T24348的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T24348.5纺织机械与附件筘第5部分：槽形梁的尺寸和标记(GB/T24348.5一2009，IS0366-5:2006,M0D)3尺寸网脂固化金属丝扎筘的基本尺可寸见图1和表1，筘齿的垂直度公差按照图2要求。上、下筘梁高度应符合GB/T24348.5或由供、订货双方协商。1
