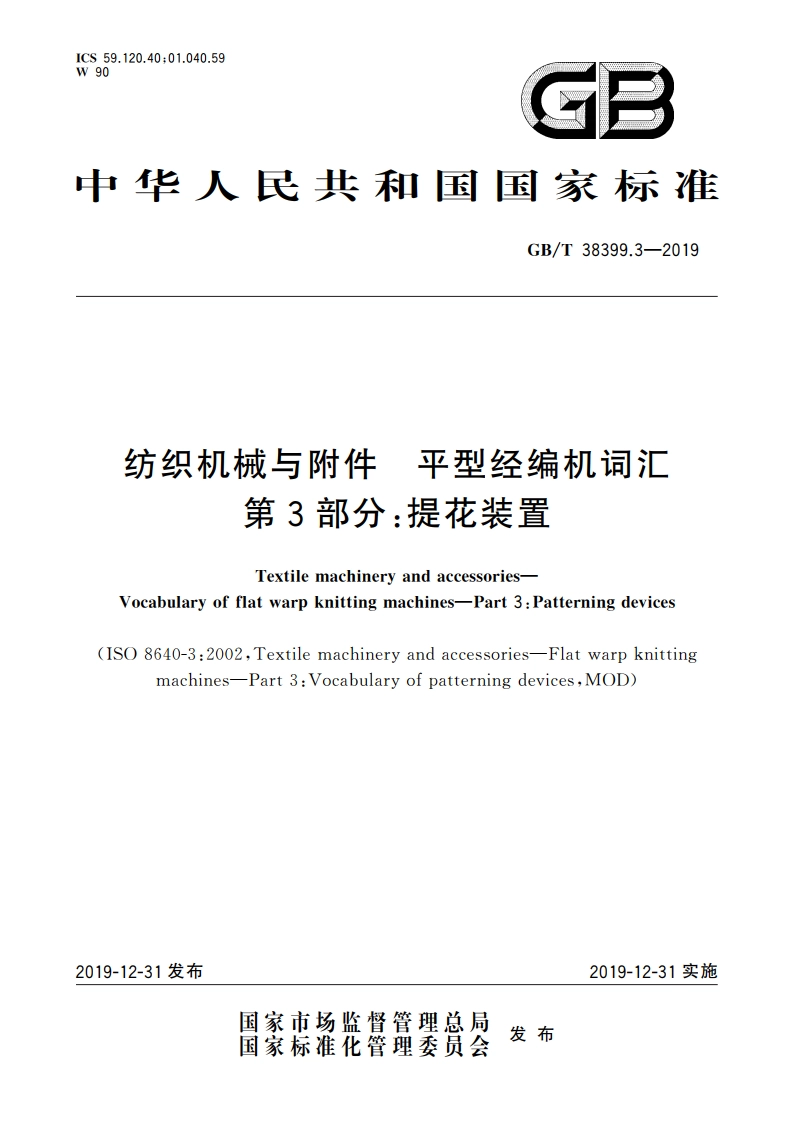

纺织机械与附件 平型经编机词汇 第3部分：提花装置 GBT 38399.3-2019.pdf

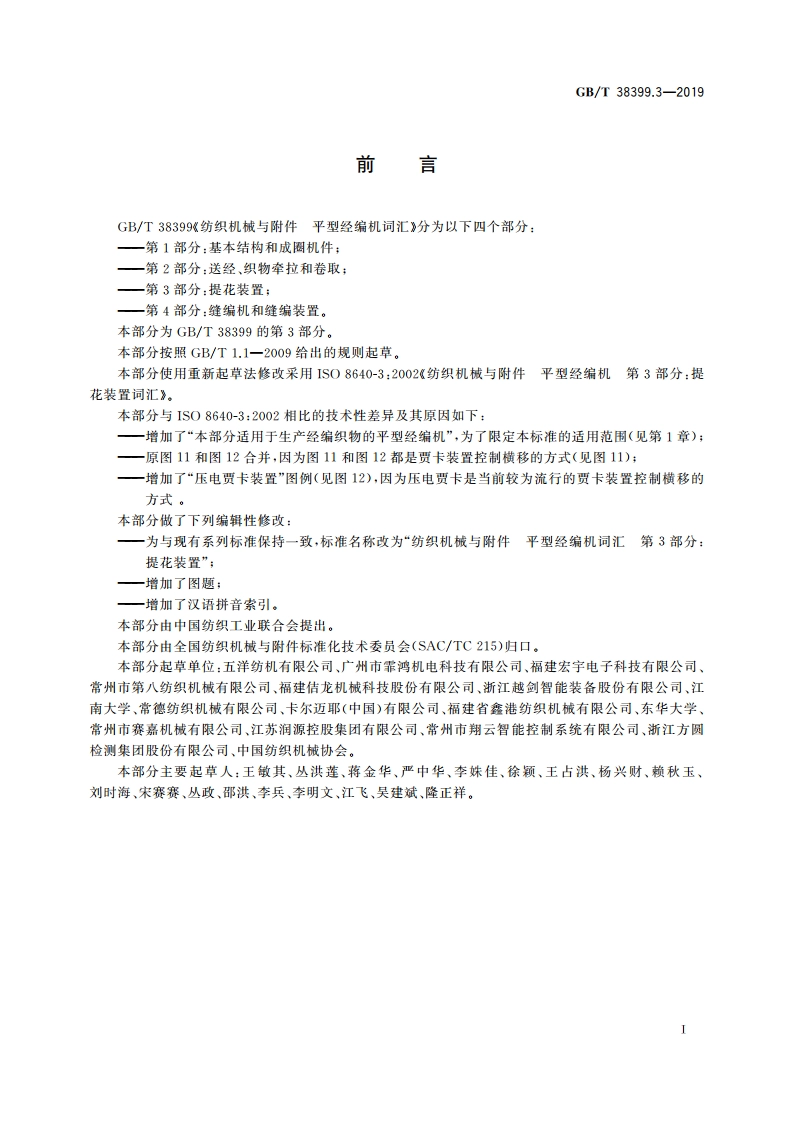

GB/T38399.32019目次前言】范围2术语和定义】2】横移装置122花压板装置62.3压纱板提花装置82.4送经装置和/或经纱张力装置92.5针床停止装置122.6衬纬装置132.7牵拉提花装置15索引6GB/T38399.3-2019前言GB/T38399纺织机械与附件平型经编机词汇分为以下四个部分：一第1部分：基本结构和成圈机件：一第2部分：送经、织物牵拉和卷取：一第3部分：提花装置：一第4部分：缝编机和缝编装置。本部分为GB/T38399的第3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分使用重新起草法修改采用1S08640-3:2002纺织机械与附件平型经编机第3部分：提花装置词汇。本部分与IS08640-3:2002相比的技术性差异及其原因如下：一增加了“本部分适用于生产经编织物的平型经编机”，为了限定本标准的适用范围（见第1章）：一原图11和图12合并，因为图11和图12都是贾卡装置控制横移的方式（见图11）：一增加了“压电贾卡装置”图例（见图12），因为压电贾卡是当前较为流行的贾卡装置控制横移的方式。本部分做了下列编辑性修改：一为与现有系列标准保持一致，标准名称改为“纺织机械与附件平型经编机词汇第3部分：提花装置”；一增加了图题；一增加了汉语拼音索引。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口，本部分起草单位：五洋纺机有限公司、广州市罪鸿机电科技有限公司、福建宏宇电子科技有限公司、常州市第八纺织机械有限公司、福建佶龙机被科技股份有限公司、渐江越剑智能装备股份有限公司、江南大学、常德纺织机械有限公司、卡尔迈耶（中国）有限公司、福建省鑫港纺织机械有限公司、东华大学、常州市赛嘉机械有限公司、江苏润源控股集团有限公司、常州市翔云智能控制系统有限公司、浙江方圆检测集团股份有限公司、中国纺织机械协会。本部分主要起草人：王敏其、丛洪莲、蒋金华、严中华、李姝佳、徐颗、王占洪、杨兴财、赖秋玉、刘时海、宋赛赛、丛政，邵洪、李兵、李明文、江飞、吴建斌、隆正祥。GB/T38399.3-2019fe69DGLL色0goo西图2间接控制的单抽花型驱动装置2.1.1.1.3可转换式花型驱动装置convertible pattern drive通过改变杠杆臂的杠杆作用使得一个机号的链块能够发挥出多个机号的效果，从而间接控制花型的装置（见图3）。wmes3aoa图3可转换式花型驱动装置2.1.1.2两轴控制式花型驱动装置pattern drive with two shafts通过两个以不同速度转动的轴直接或间接控制导纱梳栉的横移装置。注：上面的抽控制地梳针前和针背的横移，下面的轴控制花梳栉针背的横移（见图4）。
