纺织品耐氧化氮色牢度试验方法 GBT 11039-1989.pdf

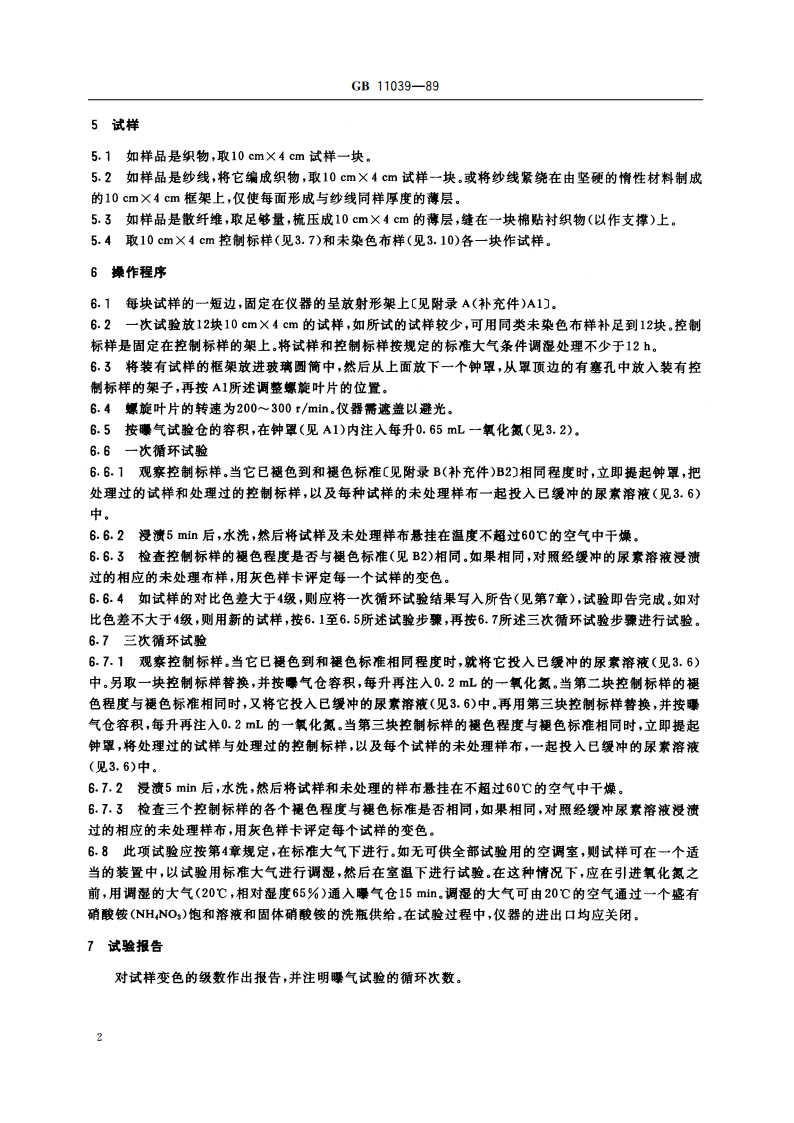

UDC 677W04B中华人民共和国国家标准GB11039-89纺织品耐氧化氮色牢度试验方法Textiles-Test for colour fastness to nitrogen oxides1989-03-31发布1990-02-01实施国家技术监督局发布GB11039-89附录A设备和气体(补充件)A1试验设备合适的试验设备如图A1所示，它有一个15L容积的钟罩，罩顶有三个塞孔，靠近罩的底部也有一个塞孔，罩内，置有一个直径165mm,高225mm的玻璃或有机玻璃圆筒，放在三个用情性材料（如硅橡胶或有机玻璃)制成的支脚上，还有一个悬挂试样的不锈钢或塑料架.罩顶的一个塞孔中装一个有不锈钢或塑料螺旋叶片的转轴，叶片直径为140mm,其最低处应调节到距玻璃圆筒上端约20mm处，从罩顶的另一个塞孔中装有一根不锈钢杆，位于玻璃圆筒和钟罩之间用以支持控制标样，在钟罩下部的塞孔中塞有一个磨光的不锈钢塞头或橡胶塞，不锈钢塞头内装有一个压住硅橡胶薄膜的弹簧垫圈，通过薄膜或橡胶塞注入气体。马达温度计设置控制标样果的管孔钟罩中165螺旋叶片6140破璃西简160控制标样架在射首试样架金园托查6240硅橡校或玻璃支属图A1氧化氯试验仓适用的设备有型号S0G01氧化氯牢度试验仪，详见纺织标准与检测1989年第2期。能产生同样效果的其他设备也可使用，必须注意在同样条件下进行试验，即试验块数、曝气试验仓的容积与气体用量的比例，应始终一样。A2一氧化氨发生器合适的一氧化氨发生器如图A2所示。由冷而饱和的亚硝酸钠溶液（见3.4），从有排气管的滴液漏斗中慢慢地藕入容积为1000mL的两口玻璃烧瓶内的硫酸（见3.3）中而发生一氧化氮气体。从发生器或市售的钢瓶中放出的气体，通过盛有氢氧化钠稀溶液（见3.5）的安全分离瓶后，进入装有置换容器的三口玻璃烧瓶（贮气瓶）中，由医用注射器上的针头穿过装在贮气瓶不锈钢塞头内的硅橡胶薄膜，或橡胶塞以抽取气体；然后，将针头穿过近钟罩底部的塞头内的硅橡胶薄膜或橡胶塞（见A1)以注入气体，仪器的
