风力发电机组及其组件机械振动测量与评估
GBT
35854-2018
风力
发电
机组
及其
组件
机械振动
测量
评估
35854
2018

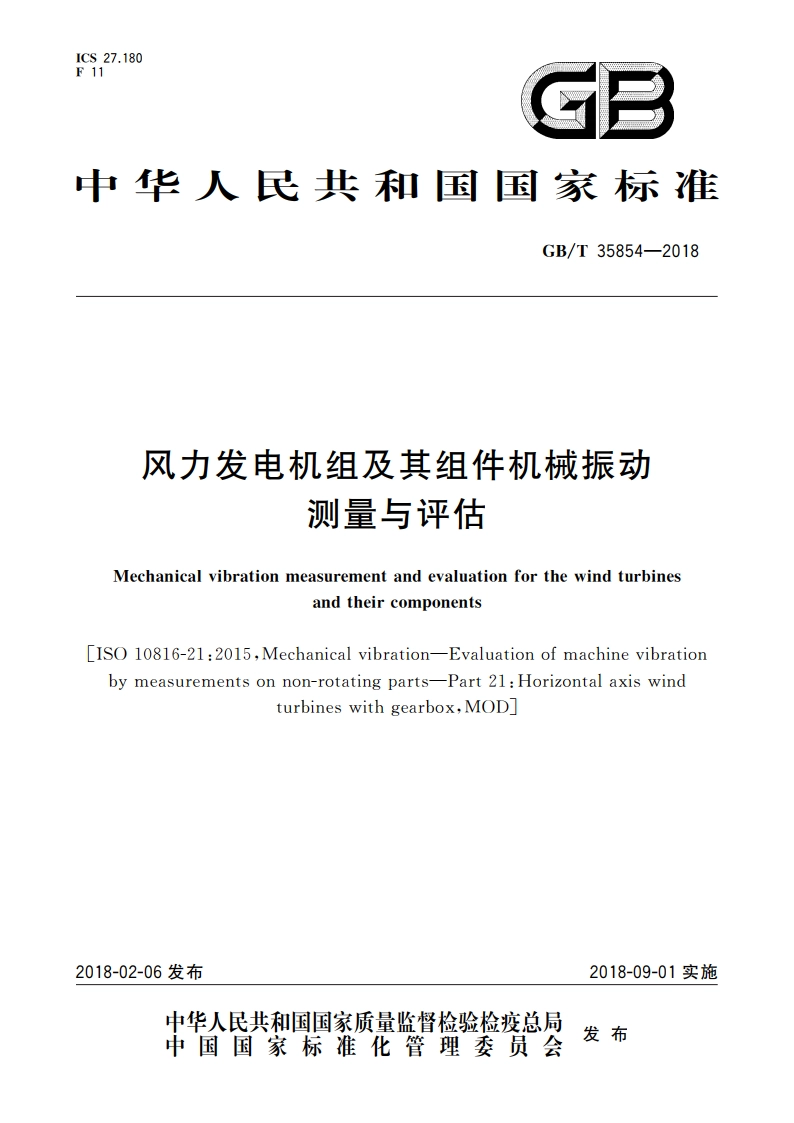

ICS27.180F11中华人民共和国国家标准GB/T35854-2018风力发电机组及其组件机械振动测量与评估Mechanical vibration measurement and evaluation for the wind turbinesand their componentsLISO 10816-21:2015,Mechanical vibration-Evaluation of machine vibrationby measurements on non-rotating parts-Part 21:Horizontal axis windturbines with gearbox,MOD2018-02-06发布2018-09-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T35854-2018引言风的流速场存在紧流、切变等随机非平稳因素,导致风力发电机组承受复杂的气动载荷:风力发电机组是典型的变工况机械设备,因此要承受变工况导致的惯性力和其他附加载荷:带齿轮箱风力发电机组的传动链由一系列组件构成,这些组件相互配合、影响,可能产生载荷激励源,如:不对中会导致齿轮啮合振动,进而可能会引发传动链共振。总之,外部非平稳激励叠加变工况运行会导致包括风轮、传动链,塔架和基础在内的整个风力发电机组承受复杂的动载荷,会引起风力发电机组整机或组件的振动,且呈现出复杂的特征。基于风力发电机组特殊的结构及复杂的振动特性,目前适用于评价建筑物和其他机械设备的振动标准不适用于风力发电机组。风力发电机组的振动会对其及组件的可靠性及寿命产生巨大影响,因此风力发电机组制造商、运营商、保险公司及服务公司对风力发电机组及其组件机械振动测量评估规范均有需求。本标准的目的是规范风力发电机组及其组件机械振动测量方法,协助开展风力发电机组运行状态评估。评估参数一旦超出限值,测量结果要给出风力发电机组整机或组件存在危险的结论,但不能给出导致振动超标的原因:评估参数未超出限值,一般认为风力发电机组运行状态正常,但不能绝对排除风力发电机组整机或组件存在损坏的可能性。GB/T35854-2018风力发电机组及其组件机械振动测量与评估1范围本标准规定了测量和评估风力发电机组及其组件机械振动的条件和方法。本标准适用于额定功率大于200kW,并具有下列结构和运行特征的风力发电机组:一由钢制塔架和混疑土基础组成的支撑结构:一水平轴,多叶片;一主轴承独立或集成在齿轮箱中:发电机通过齿轮箱驱动或风轮直接驱动:同步发电机或异步发电机;极数固定的发电机或是为了实现转速调节的变极发电机:通过变桨或失速进行输出控制:一发电机通过变流器连接电网或直接上网:一有主动偏航系统保持与风向同向的机舱。本标准不适用于齿轮箱和发电机的出厂试验。本标准不适用于传动链上主轴承和齿轮箱的扭振状态评估。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T6075.1一2012机械振动在非旋转部件上测量评价机器的振动第1部分:总则(1S010816-1:1995,1DT)GB/T6075.3一2011机械振动在非旋转部件上测量评价机器的振动第3部分:额定功率大于15kW额定转速在120r/min至15000r/min之间的在现场测量的工业机器(1S010816-3:2009,IDT)GB/T14412一2005机械振动与冲击加速度计的机械安装(1S05348:1998,IDT)GB/T18451.1一2012风力发电机组设计要求(1EC61400-1:2005,IDT)GB/T19873.1一2005机器状态监测与诊断振动状态监测第1部分:总则(1S013373-1:2002,1DT)NB/T31004一2011风力发电机组振动状态监测导则3术语和定义GB/T18451.1一2012界定的以及下列术语和定义适用于本文件。3.1加速度评估参数assessment acceleration parameters40在一定时间段内测量的给定频带中的加速度有效值。1
