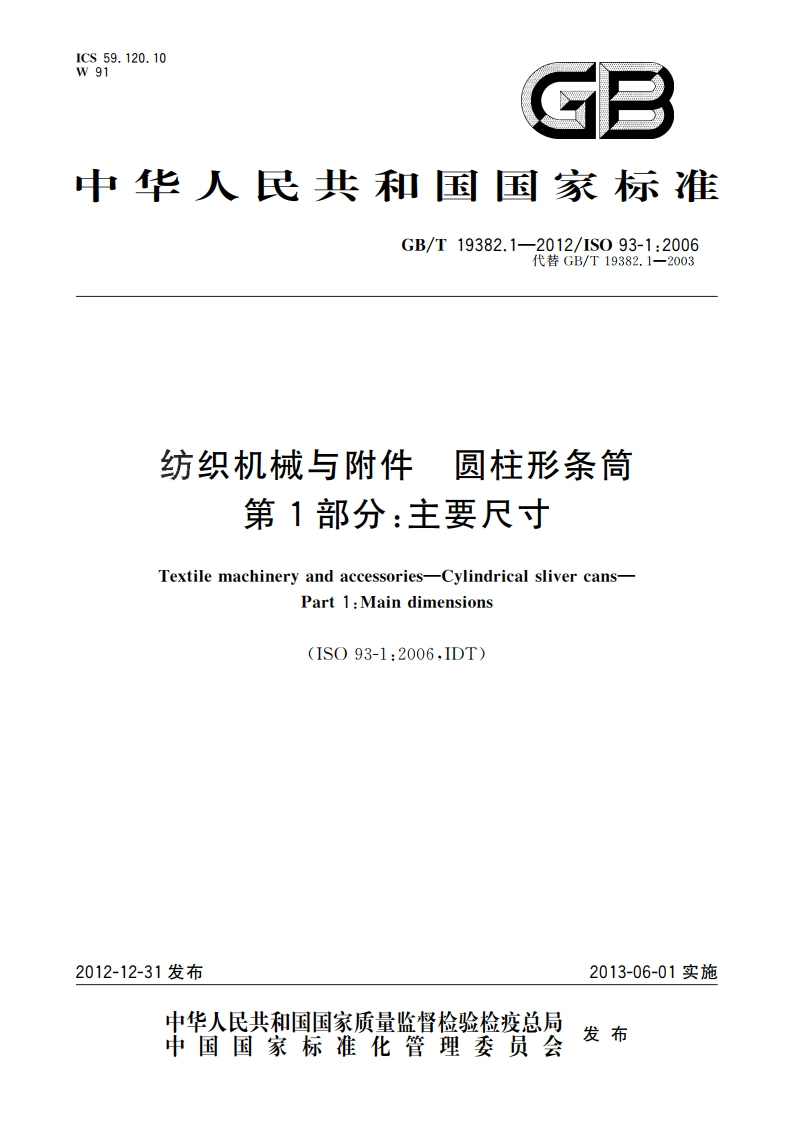

纺织机械与附件 圆柱形条筒 第1部分：主要尺寸 GBT 19382.1-2012.pdf

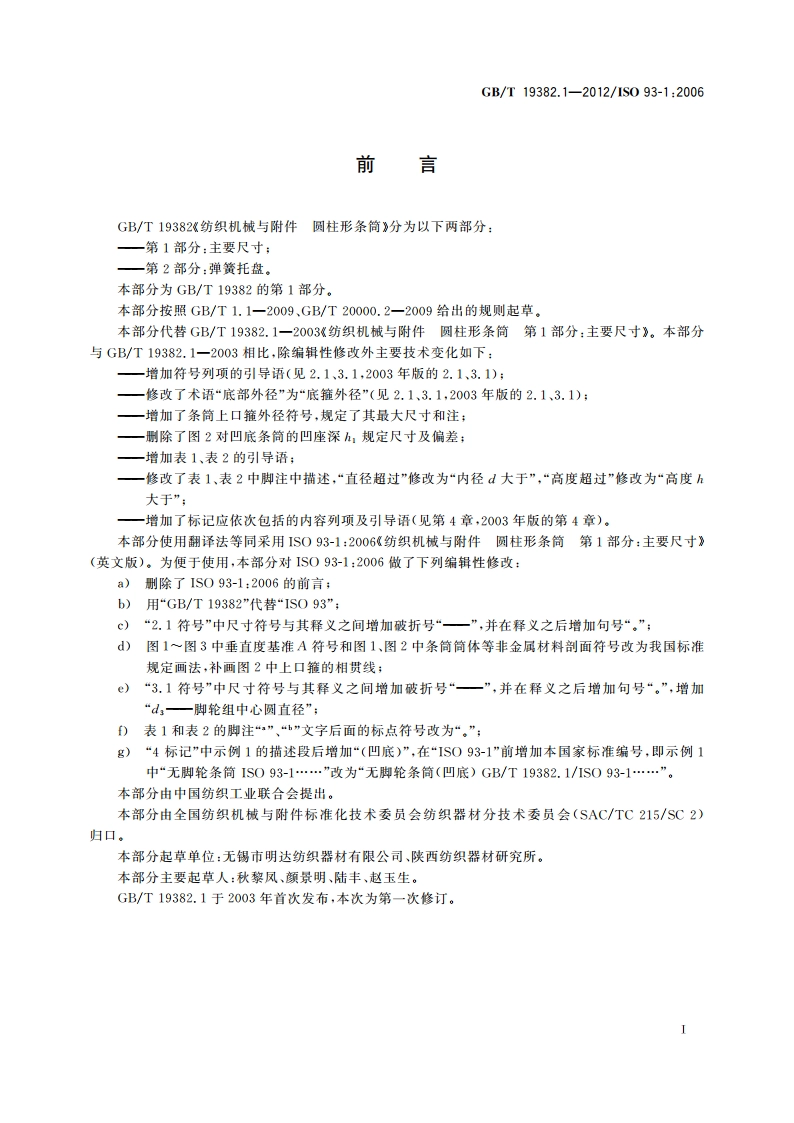

GB/T19382.1-2012/1S093-1:2006前言GB/T19382%纺织机械与附件圆柱形条筒分为以下两部分：一第1部分：主要尺寸：一第2部分：弹簧托盘。本部分为GB/T19382的第1部分。本部分按照GB/T1.1一2009、GB/T20000.2一2009给出的规则起草。本部分代替GB/T19382.1一2003纺织机械与附件圆柱形条筒第1部分：主要尺寸。本部分与GB/T19382.1一2003相比，除编辑性修改外主要技术变化如下：一增加符号列项的引导语（见2.1、3.1,2003年版的2.1、3.1）：一修改了术语“底部外径”为“底箍外径”（见2.1、3.1,2003年版的2,1、3.1）：一增加了条筒上口箍外径符号，规定了其最大尺寸和注：一删除了图2对凹底条简的凹座深，规定尺寸及偏差：增加表1、表2的引导语：一修改了表1、表2中脚注中描述，“直径超过”修改为“内径d大于”，“高度超过”修改为“高度大于”；一增加了标记应依次包括的内容列项及引导语（见第4章，2003年版的第4章）。本部分使用翻译法等同采用1S093-1:2006纺织机械与附件圆柱形条筒第1部分：主要尺寸(英文版)。为便于使用，本部分对1S093-1:2006做了下列编辑性修改：a)删除了1S093-1:2006的前言；b)用“GB/T19382代替“IS093”,)“2.1符号”中尺寸符号与其释义之间增加破折号“一”，并在释义之后增加句号“，”：d)图1图3中垂直度基准A符号和图1、图2中条筒筒休等非金属材料剖面符号改为我国标准规定画法，补画图2中上口箍的相贯线：)“3.1符号”中尺寸符号与其释义之间增加破折号“一”，并在释义之后增加句号“。”，增加“d3一脚轮组中心圆直径”；D表1和表2的脚注“”、“”文字后面的标点符号改为“，”；g)“4标记”中示例1的描述段后增加“（凹底）”，在“1SO93-1”前增加本国家标准编号，即示例1中“无脚轮条筒1S093-1”改为“无脚轮条筒（凹底）GB/T19382.1/1S093-1”。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会(SAC/TC215/SC2)归口。本部分起草单位：无锡市明达纺织器材有限公司、陕西纺织器材研究所。本部分主要起草人：秋黎风、颜景明、陆丰、赵玉生。GB/T19382.1于2003年首次发布，本次为第一次修订。GB/T19382.1-2012/1S093-1:2006单位为毫米小壮3上0A山g图1平底条筒单位为毫米山d3山0A净dh好￥小0图2凹底条筒
