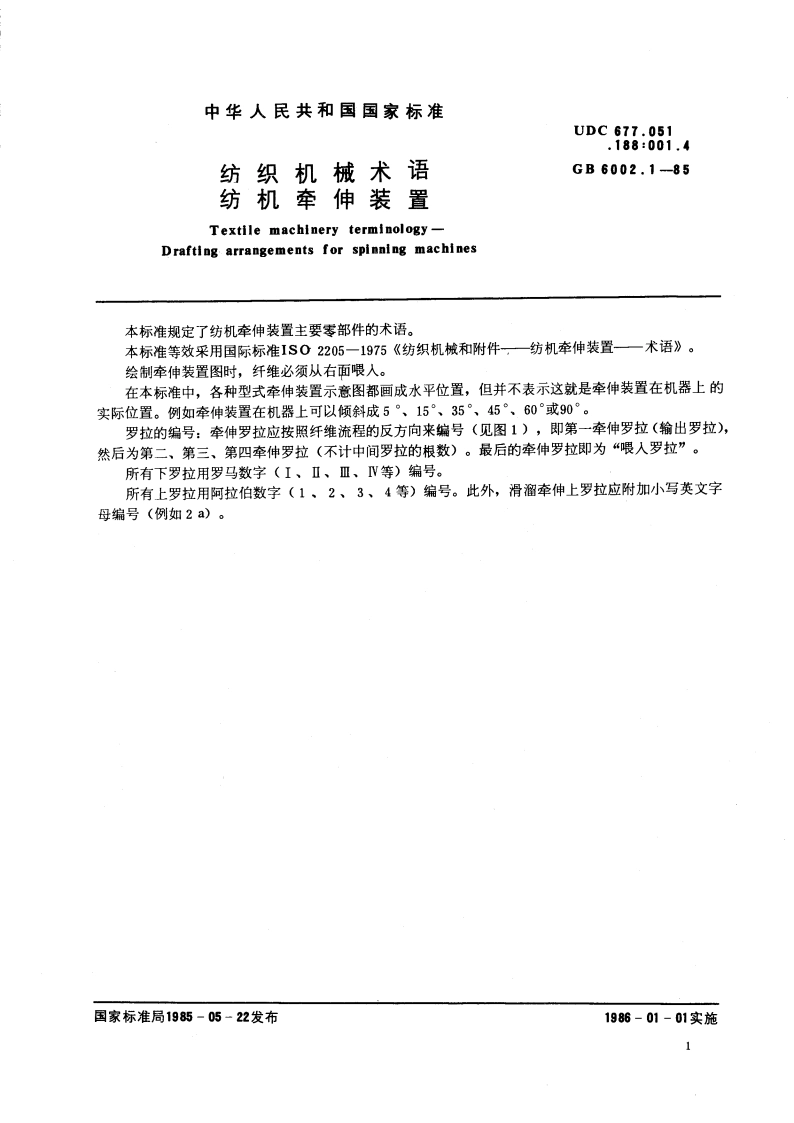

GB6002.1-851牵伸装置Drafting arrangement将无捻或有捻纤维条通过不同圆周速度的各对上下罗拉间进行牵伸的纺机部件。2下罗拉Bottom rollers具有沟槽、滚花或光滑表面的细长轴。沿机器全长通常用螺纹联接。2.1输出下罗拉Bottom deliverv roller位于牵伸装置输出端的下罗拉。2.2中下罗拉Middle bottom roller位于牵伸装置输出端与喂人端之间的下罗拉。2.3喂入下罗拉Bottom feed roller位于牵伸装置喂人端的下罗拉。3上罗拉Top rollers位于下罗拉上方，依靠外加负荷或自重与下罗拉共同握持和输送纤维条的辊子。一般为摩擦传动，也可是积极传动。3.1输出上罗拉Top delivery roller位于牵伸装置输出端的上罗拉。3.2中上罗拉Middle top roller位于牵伸装置输出端与喂人端之间的上罗拉。3.3滑溜牵伸上罗拉Slip draft top roller不积极握持纤维，但保证纤维在牵伸区受到控制的上罗拉。3.4喂入上罗拉Top feed roller位于牵伸装置喂人端的上罗拉。4上罗拉定位架Top roller guide在牵伸装置中，决定上罗拉位置的导向架。上罗拉定位架可以是中间定位的，也可以是侧向定位的（见图2）。通常，中间定位架称为“摇架”，侧向定位架称为“工字架”。中间定位架，不但用来提持上罗拉，而且也可以对上罗拉施加压力。上罗拉可以是固定支承的，也可以是自调平行的。a.中间定位Centre guideb.侧向定位Lateralguide图2T一摇架Weighting arm,V一工字架Guide arm3
