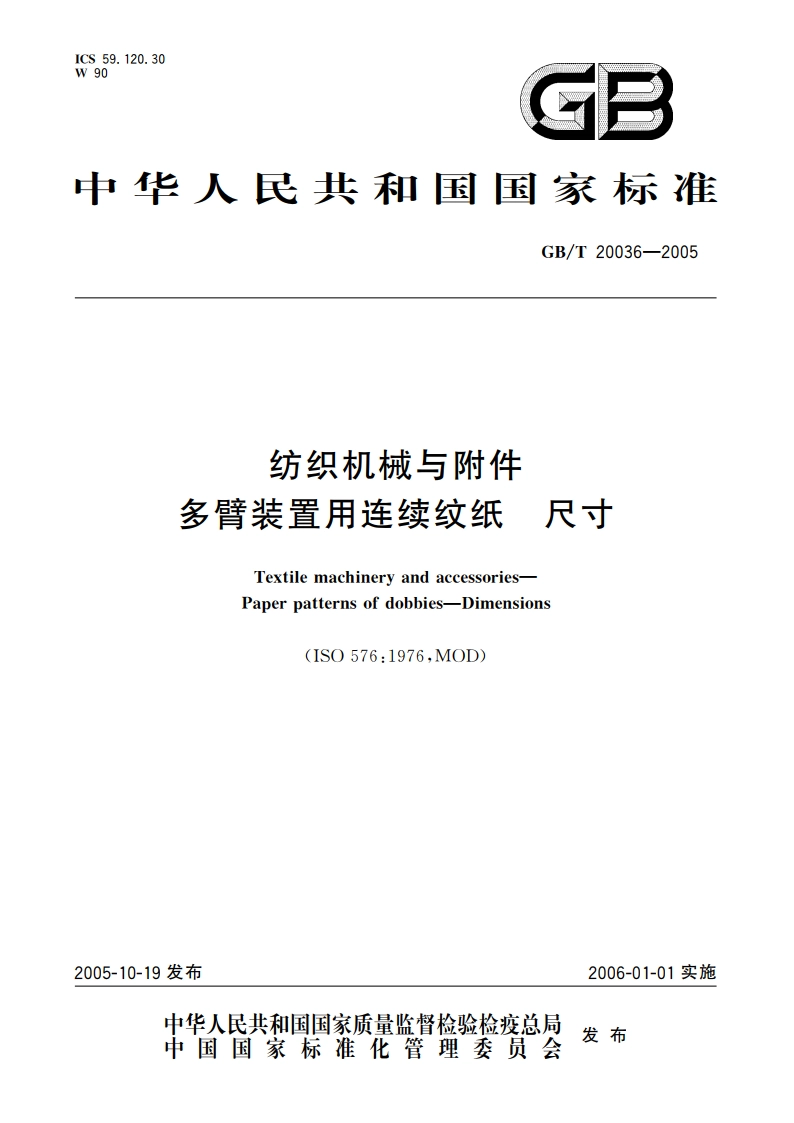

纺织机械与附件多臂装置用连续纹纸 尺寸 GBT 20036-2005.pdf

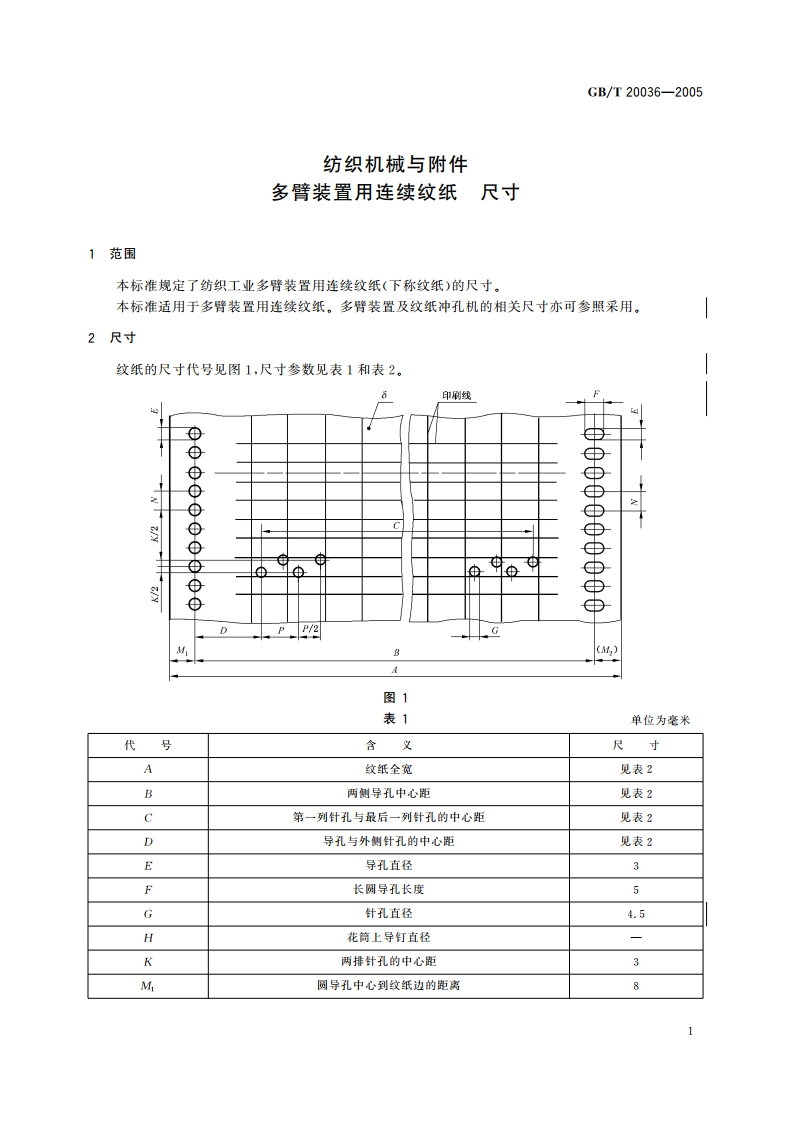

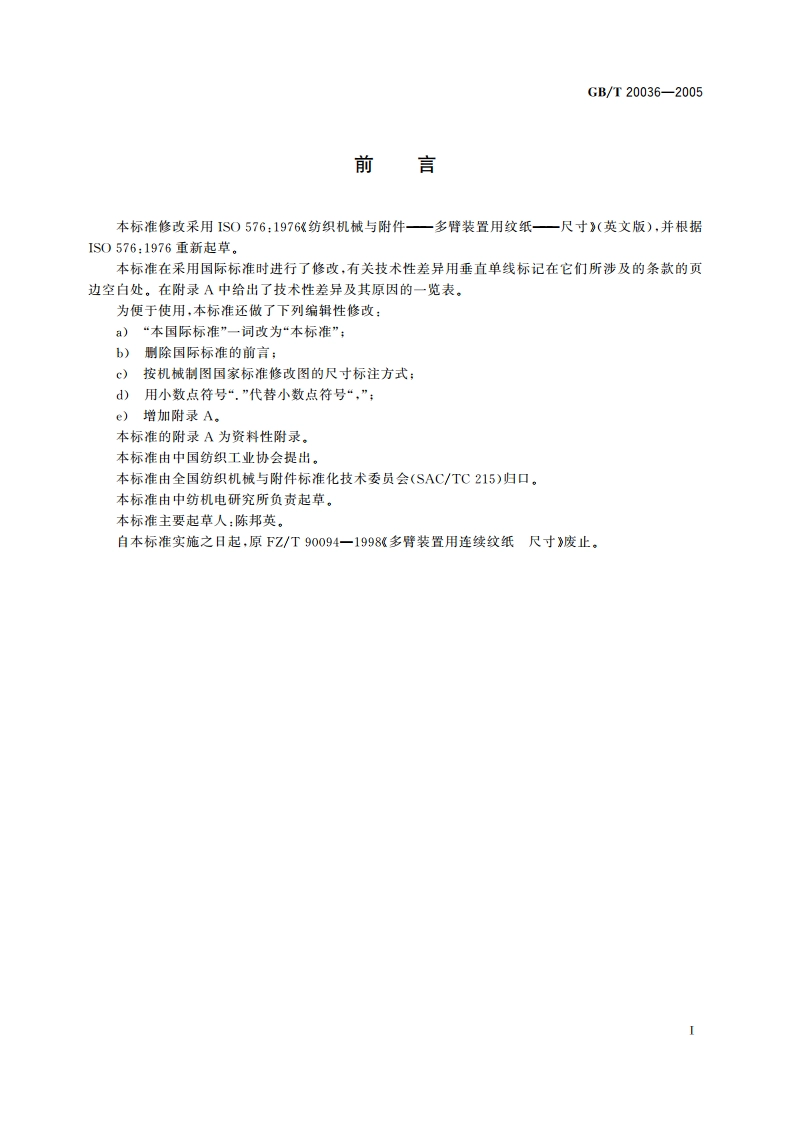

GB/T20036-2005前言本标准修改采用1S0576:1976纺织机械与附件一多臂装置用纹纸一尺寸（英文版），并根据IS0576:1976重新起草。本标准在采用国际标准时进行了修改，有关技术性差异用垂直单线标记在它们所涉及的条款的页边空白处。在附录A中给出了技术性差异及其原因的一览表。为便于使用，本标准还做了下列编辑性修改：)“本国际标准”一词改为“本标准”：b)除国际标准的前言：c)按机械制图国家标准修改图的尺寸标注方式：d)用小数点符号“.”代替小数点符号“，”；c)增加附录A。本标准的附录A为资料性附录，本标准由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本标准由中纺机电研究所负责起草。本标准主要起草人：陈邦英。自本标准实施之日起，原FZ/T90094一1998多将装置用连续纹纸尺寸废止。GB/T20036-2005表1（续）单位为毫米代号含义尺寸M长圆导孔中心到纹纸边的距离N例导孔或长圆导孔的中心距6P同排针孔的中心距（即提综情的间距）12R多臂装置最大综框片数见表26纹纸厚度0.19-0.30表2单位为毫米R/片ABcD1624422718620.52029227523420.52434032328220.52535233529420.5283643473308.52.1纹纸圆形和长圆形导孔及针孔（纵向及横向），在任意10个连续排列孔的孔距范围内，任意两孔间的中心距允许偏差均为士0.10mm,其余尺寸公差由制造厂和用户商定，2.2纵向印刷线间距12mm;横向印刷线间距6mm,每第五行加粗。
