额定电压35 kV(Um40.5 kV)及以下纸绝缘电力电缆及其附件 第1部分：额定电压30 kV及以下电缆一般规定和结构要求 GBT 12976.1-2008.pdf

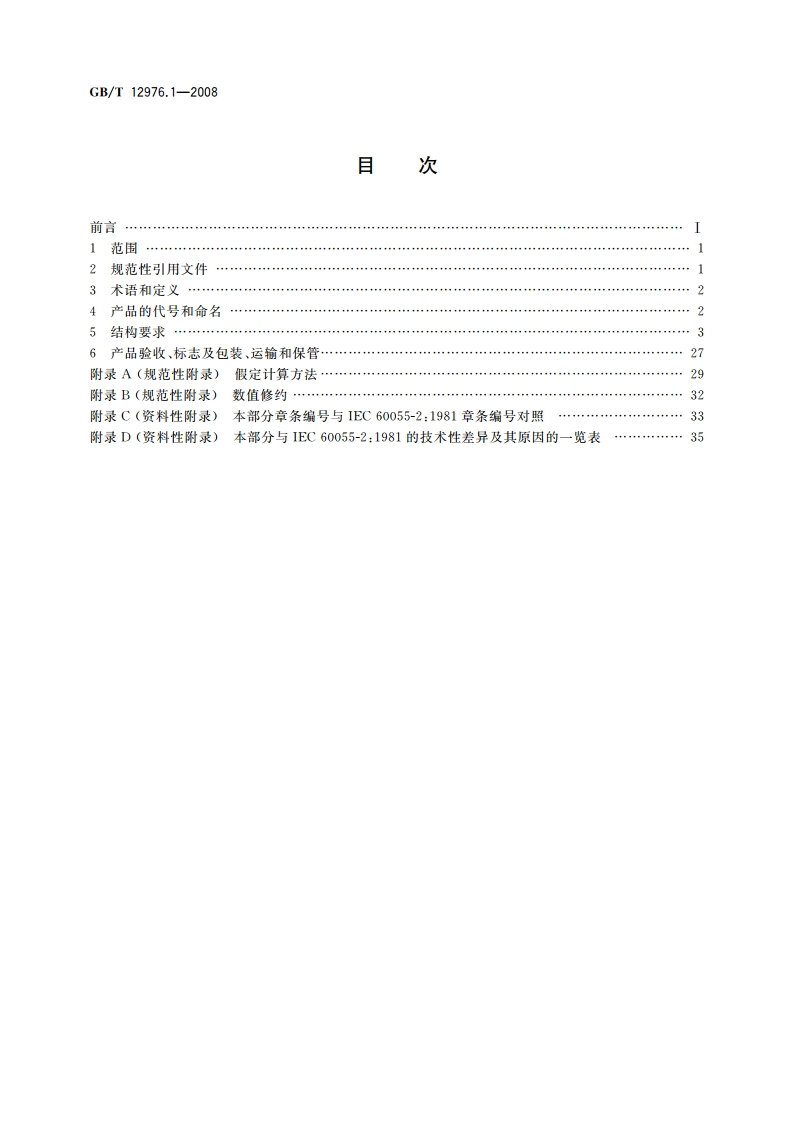

GB/T12976.1-2008目次前言I】范围12规范性引用义件123术语和定义”4产品的代号和命名25结构要求36产品验收、标志及包装、运输和保管27附录A(规范性附录)假定计算方法29附录B(规范性附录)数值修约32附录C(资料性附录)本部分章条编号与1EC60055-2:1981章条编号对照33附录D(资料性附录)本部分与IEC60055-2:1981的技术性差异及其原因的一览表35GB/T12976.1-2008GB/T2952.2一1989电缆外护层第2部分：金属套电缆通用外护套(ng1EC55-2:1981)GB/T3956一1997电缆的导体(id11EC60228:1978)GB/T6995.3一2008电线电缆识别标志方法第3部分：电线电缆识别标志GB/T12706.2一2002额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件第2部分：额定电压6kV(Um=7.2kV)到30kV(U=36kV)电力电缆(IEC60502-2:1997,MOD)GB/T12976.3一2008额定电压35kV(Um=40.5kV)及以下纸绝缘电力电缆及其附件第3部分：电缆和附件试验(IEC60055-1:2005,MOD)JB/T5268.2一1991电缆金属套第2部分：铅套JB/T8137.1一1999电线电缆交货盘第1部分：一般规定JB/T8137.2一1999电线电缆交货盘第2部分：全木结构交货盘JB/T8137.3一1999电线电缆交货盘第3部分：全钢瓦楞结构交货盘JB/T8137.4一1999电线电缆交货盘第4部分：型钢复合结构交货盘JB/T8996一1999高压电缆选择导则(IEC60183:1984,MOD)3术语和定义GB/T2900.10一2001确立的以及下列术语和定义适用于本部分。3.1额定电压rated voltageU。电缆设计用的导体与地或金属套之间的额定工频电压。U电缆设计用的相导体之间的额定工频电压，3.2设备最高电压U highest voltage for equipment设备最高电压在1.2的表1中给出。3.3接地故障时间earth fault durationA类：包括接地故障能在1min内被分离的系统。B类：可在单相接地故障时作短时运行，根据JB/T8996一1999规定，接地故障时间不应超过1h,对于本部分包括的电缆允许更长的带故障运行时间，但在任何情况下不应超过8，每年接地故障总持续时间不应超过125h.C类：不属于A类，B类的系统。3.4近似值approximate value一个既不保证也不检查的数值，例如用于其他尺寸值的计算。3.5假定直径fictitious diameters按附录A计算所得值，用以确定电缆各覆盖层厚度。3.6修约规则rounding rules对所有尺寸，测量值和计算值，适用附录B给出的修约规则。4产品的代号和命名4.1代号铜导体”(T)省略2
