非金属橡胶基湿式摩擦材料 GBT 37209-2018.pdf

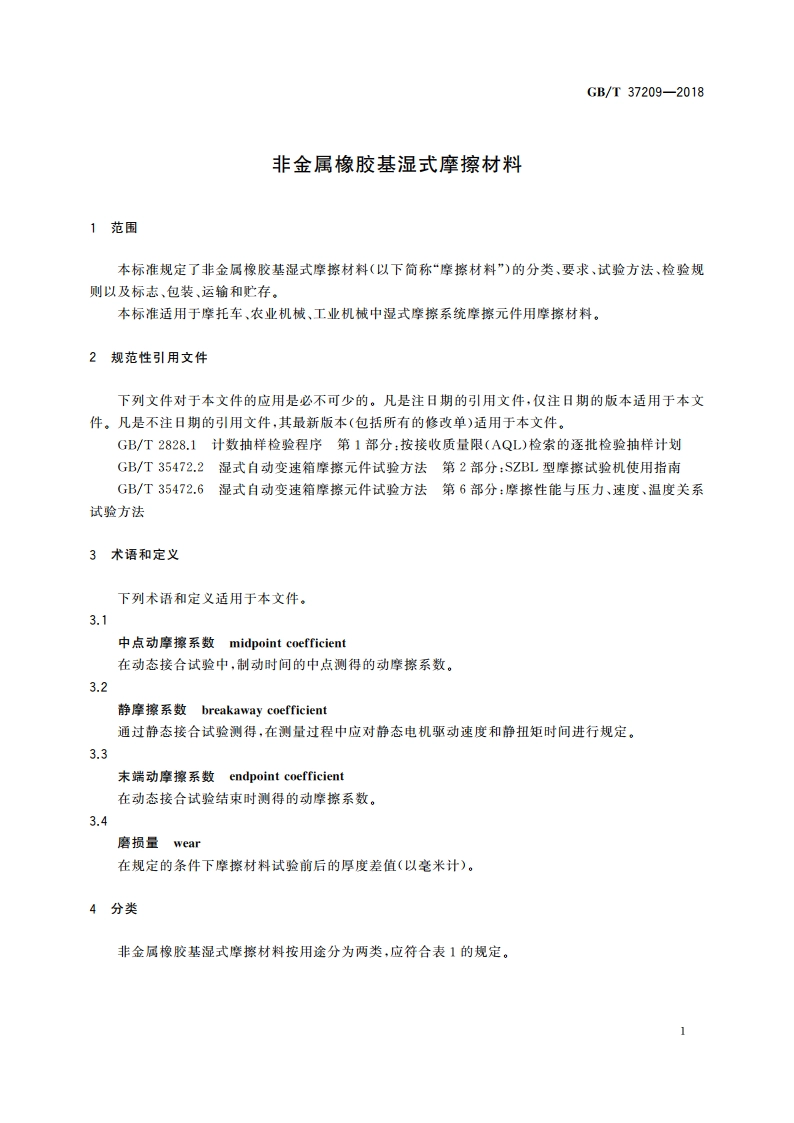

GB/T37209-2018表1非金属橡胶基湿式摩擦材料的类别类别用途1类摩托车湿式离合器用摩擦材料农业机械、工业机械变速箱离合器用摩擦材料或农业机械、2类工业机械制动器制动用摩擦材料5要求5.1外观质量5.1.1摩搭材料表面不应有裂纹、起泡、翘曲、凹凸不平、扭曲等影响使用的缺陷。5.1.2摩擦材料与对偶片的齿形无变形。5.2平面度摩擦材料的平面度应符合表2的规定。表2平面度单位为毫米平面度摩擦材料直径范围1类2类1200.170.171202000.200.20200-3000.240.2430050050500655.3厚度差摩擦材料的厚度差应符合表3的规定。表3厚度差单位为毫米厚度差摩擦材料直径范围1类2类1200.060.051203000.080.06300500一0.075000.155.4摩擦性能摩擦材料的摩擦性能按照GB/T35472.6进行测试，其中点动摩擦系数、净摩搭系数、末端动摩搽系数与中点动摩擦系数的比值三项要求在AP每个试验阶段均应符合表4的规定，每次完整的试验完成后磨损量应符合表4的规定。2GB/T37209-2018表4非金属橡胶基湿式摩擦材料的摩擦磨损性能要求技术要求项目1类2类中点动摩振系数(a)0.100.10静摩擦系数（以，）0.080.08末端动摩擦系数与中点动摩擦系数的比值(EM)1.0-2.01.02.0磨损量/mm0.150.206试验方法6.1外观质量检查外观质量用目测方法检查。6.2平面度的测量将试样平放在标准平板上，试样任意部分均不得超出标准平板外边缘。用塞尺检查试样下表面与平板之间的间隙，应在试样圆周上按60间隔测量六点。取六个间隙测得值中的最大值作为试样的平面度数值。测量用标准平板精度应在3级以上。塞尺的分度值不大于0.01mm。6.3厚度差的测量在试样圆周上按90间隔测量四点厚度。用四个点中厚度的最大值与最小值的差值做为该试样厚度差的报告值。测量用精度为0.01mm的千分尺，测量头直径不小于3.2mm。在测量过程中尽量选择试样粘结宽度的中间位置进行厚度测量，如果无法测量中间位置厚度，则测量距离外边缘不小于5mm处的厚度。6.4摩擦性能试验6.4.1试验设备应符合GB/T35472.2规定。6.4.2试验油应符合附录A的规定。1类摩擦材料使用1号标准试验油，2类摩擦材料使用2号标准试验油。6.4.3试险样品和对偶样片的尺寸和要求应符合附录B的规定。当检验批产品的尺寸与标准样品不一致时，应用与检验批产品同材质同工艺同时期生产的标准样品作为试验样品。6.4.4试验前将样品放在规定的油中，在室温下浸泡30min以上。6.4.5按照GB/T35472.6规定进行摩擦性能试验，试验参数应符合附录C的规定。6.5磨损量测定试验样品浸泡后，对每个试验样品进行厚度测量并记录。每个试验样品至少测量三个点（圆周等分)，这些点被永久标记并用于试验后的测量中。记录每个试验样品每个测量点的厚度，以其算术平均值作为该试验样品试验前的厚度值。待完成全部试验阶段后，取出试验样品，按照相同方法测量并记录每个试验样品同一测量点的厚度，以其算术平均值作为该试验样品试验后的厚度值。试验前后厚度差作为该试验样品的磨损量。取一组试验样品中磨损量最大的值作为报告值。测量用精度为0.001mm的微米千分尺，测量头直径不小于3.2mm。3
