防锈油脂湿热试验法 GBT 2361-1992.pdf

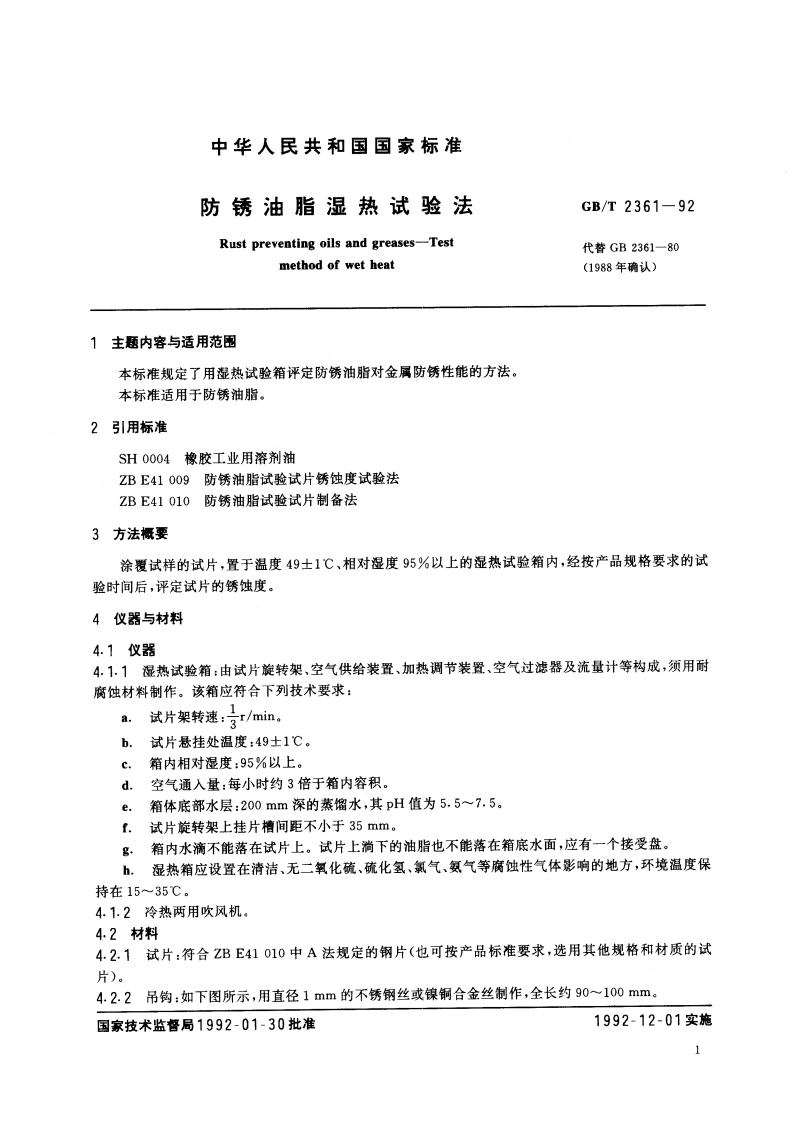

GB/T2361-92吊钩示意图1一吊购：2一试片4.2.3不锈钢片：用1C18Ni9Ti材料，按与钢片同样规格制作。4.2.4橡胶工业用溶剂油：符合SH0004要求。5准备工作5.1试片的制备：按ZBE41010中A法将三块试片打磨、清洗干净。5.2试片涂覆试样5.2.1防锈油：将摇动均匀的500mL试样倒入烧杯中，除去试样表面气泡，并调整其温度在23土3C,用吊钩把制备好的试片垂直浸入试样中1min,接着以约100mm/min的速度，提起挂在架子上。5.2.2防锈脂：将试样加热使其熔融，取500mL试样置入烧杯中，用吊钩把制备好的试片垂直浸入熔融的试样中，待试片与试样温度相同后，调整温度使膜厚为38士5m,接着以约100mm/min的速度提起，挂在架子上。注：试样不同，涂覆温度也不一样，首先应改变试样温度，按ZBE41010测定膜厚，直至求得膜厚为38士5m的涂覆温度。5.2.3涂覆试样的试片在相对湿度70%以下，温度23士3，无阳光直射和通风小的干净场所沥干24h.6试验步骤6.1启动湿热试验箱，达到试验条件后，用吊钩将涂覆试样的试片悬挂在试片架上，在没有挂试片的钩槽上都要悬挂不锈钢片。然后按产品规格要求的试验时间连续运转。6.2每24h打开湿热试验箱检查一次，按规定取出试片，并应同时补挂入等量的不锈钢片。63取出的试片，先用水冲洗、用热风吹干，再用橡胶工业用溶剂油洗净涂覆油膜，最后用热风吹干。7结果判断用试片朝试片架旋转方向的一面作为评定面，按ZBE41009判断三块试片的锈蚀度。8报告取三块试片锈蚀度的算术平均值，修约到整数按ZBE41009以锈蚀等级表示。2
