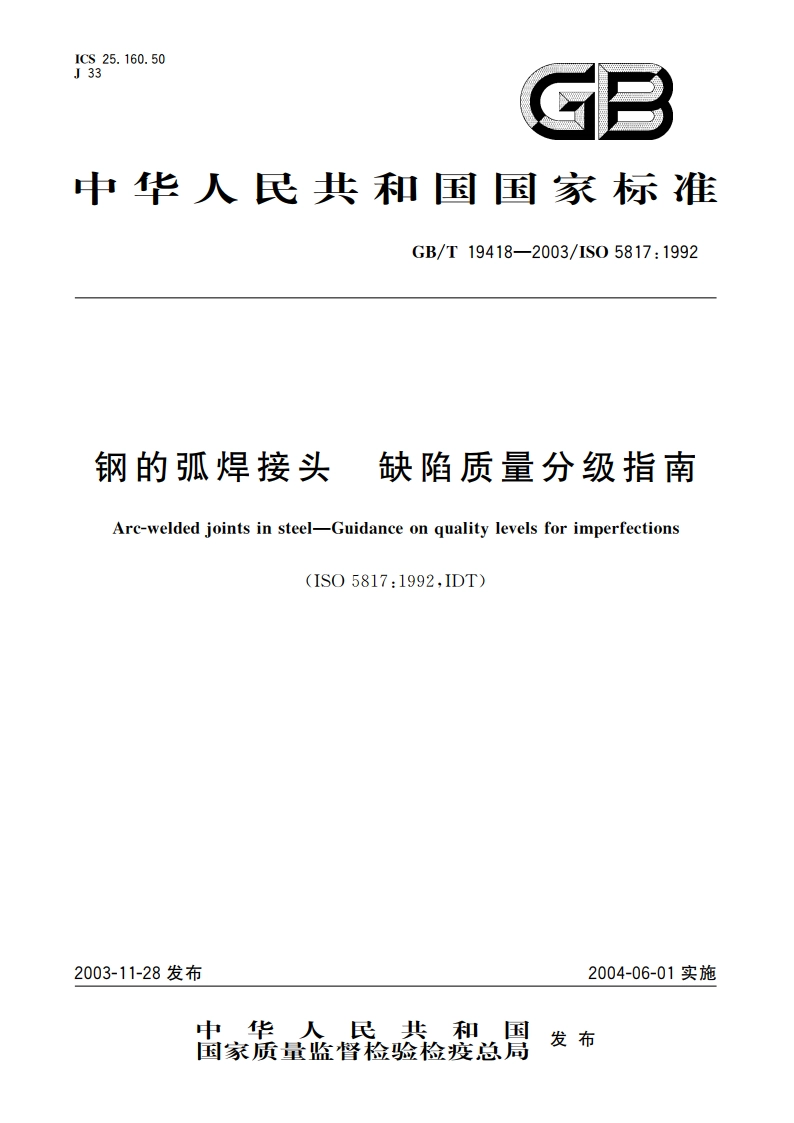

钢的弧焊接头 缺陷质量分级指南 GBT 19418-2003.pdf

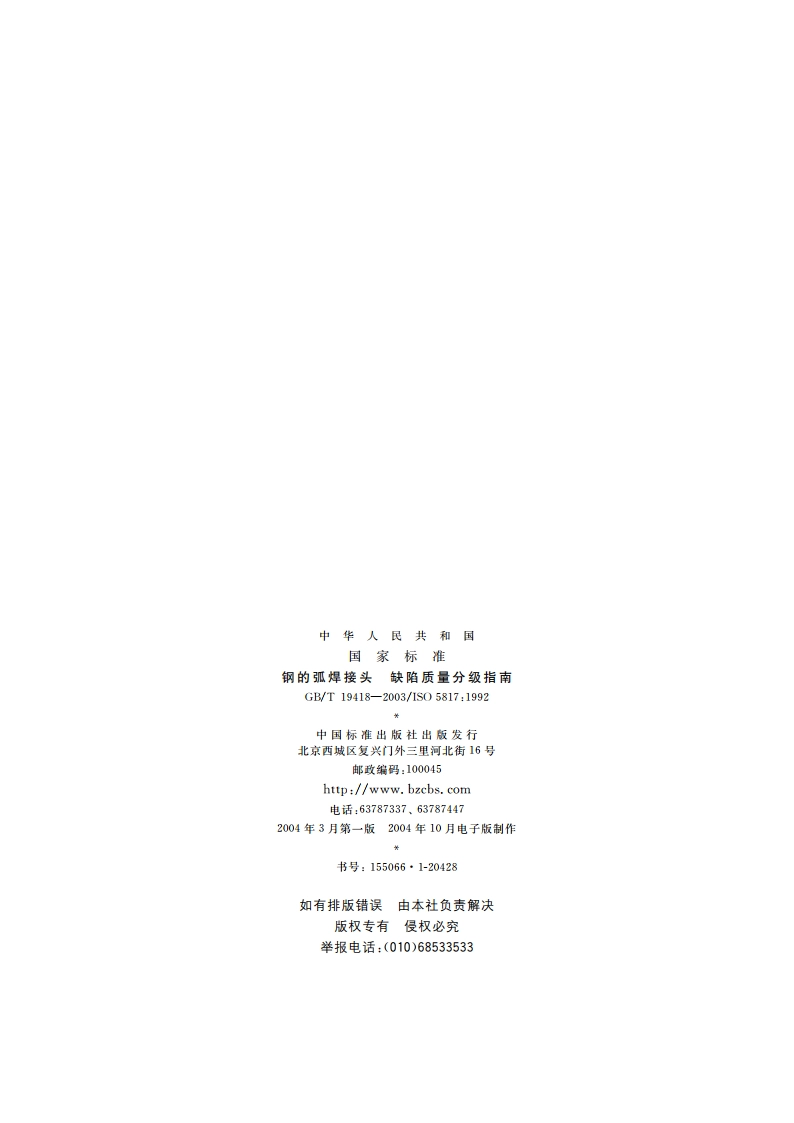

中华人民共和国国家标准钢的弧焊接头缺陷质量分级指南GB/T19418-2003/1S05817:1992中国标准出版杜出版发行北京西威区复兴门外三里河北街16号邮政编码：100045http:/电话：63787337、637874472004年3月第一版2004年10月电子版制作书号：1550661-20428如有排版错误由本社负责解决版权专有侵权必究举报电话：(010)68533533GB/T19418-2003/1S05817:1992钢的弧焊接头缺陷质量分级指南1范围本标准规定了钢弧焊接头缺陷的质量等级，这些等级与产品的制造质量有关而与其适用性(见3.1)无关。本标准适用于：一按GB/T5185规定的下述焊接方法及其工艺类别：11无气体保护的金属电弧焊：12埋弧焊：13气体保护电弧焊：14非熔化极气体保护电弧焊：15等离子弧焊：一手工、机械化及自动化焊接方法：一所有的焊接位置：一对接焊缝、角焊缝及支管接头：一厚度范围在363mm的钢材。本标准未考虑冶金方面的因素，如：品粒尺寸、硬度。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T324焊缝符号表示法(eqv IS02553)GB/T3375焊接术语GB/T5185金属焊接及仟焊方法在图样上的表示代号(eqv IS04063)GB/T6417金属熔化焊焊缝缺陷分类及说明(cqv1ISO6520)3术语和定义GB/T3375确定的以及下列术语和定义适用于本标准。3.1适用性fitness-forpurpsse某一产品、工艺或服务在规定条件下服役于预定目标的能力。3.2焊缝厚度weld thickness3.2.1角焊缝厚度fillet weld thickness(公称喉厚nominal throat thickness)a在焊缝截面中，最大等腰直角三角形底边上的高度。3.2.2对接焊缝厚度butt weld thickness s从熔化底部至工件表面的最小距离，该值不大于较薄工件的厚度。GB/T19418-2003/1S05817:19923.3短缺陷short imperfection在焊缝的任何100mm长度范围内总长度不超过25mm:焊缝长度小于100mm时，总长度不超过焊缝长度25%的一个或多个缺陷。3.4长缺陷long imperfection在焊缝的任何100mm长度范围内总长度超过25mm:焊缝长度小于100mm时，总长度超过焊缝长度25%的一个或多个缺陷。3.5投影区域projected area由焊缝最大宽度与受检焊缝长度相乘构成的区域。3.6断裂面surface crack area断裂后将做评估的横截面。4符号下列符号用于表1中。一角焊缝的公称喉厚（角焊缝厚度）：b一焊缝余高的宽度；d一气孔的直径：h一缺陷尺寸（高度或宽度）：一缺陷长度；一对接焊缝公称厚度（或在不完全焊透的场合下规定的熔透深度）：一壁厚或板厚：一角焊缝的焊脚尺寸（在直角等腰三角形截面中x=2）。注：在我国有些行业习惯上使用K表示焊脚尺寸，5焊缝的评定缺陷限值按表1规定。角焊缝的缺陷限值可采用焊脚尺寸。每个焊接接头一般应针对不同缺陷类型（序号1至序号25）单独评定。出现在接头任一截面上不同类型的缺陷需做特殊考虑（见序号26）。表1缺陷限值缺陷质量分级限值序号缺陷名称GB/T6417说明代号一般中等严格DB1裂纹100除显微裂纹(hl1mm),弧坑裂纹不允许(见序号2)以外的所有裂纹2弧坑裂纹104允许不允许3气孔及2011缺陷必须满足下列条件及限值：密集气孔2012)投影区城或断裂面内缺陷总4%2%1%2014和的最大尺寸：2017b)单个气孔的最大尺寸：一对接焊缝d0.5sd0.4sd0.3s一角焊缝：d0.5dd0.4dd0.3dc)单个气孔的最大尺寸5 mm4 mm3 mm
