钢的伸长率换算 第1部分：碳素钢和低合金钢 GBT 17600.1-1998.pdf

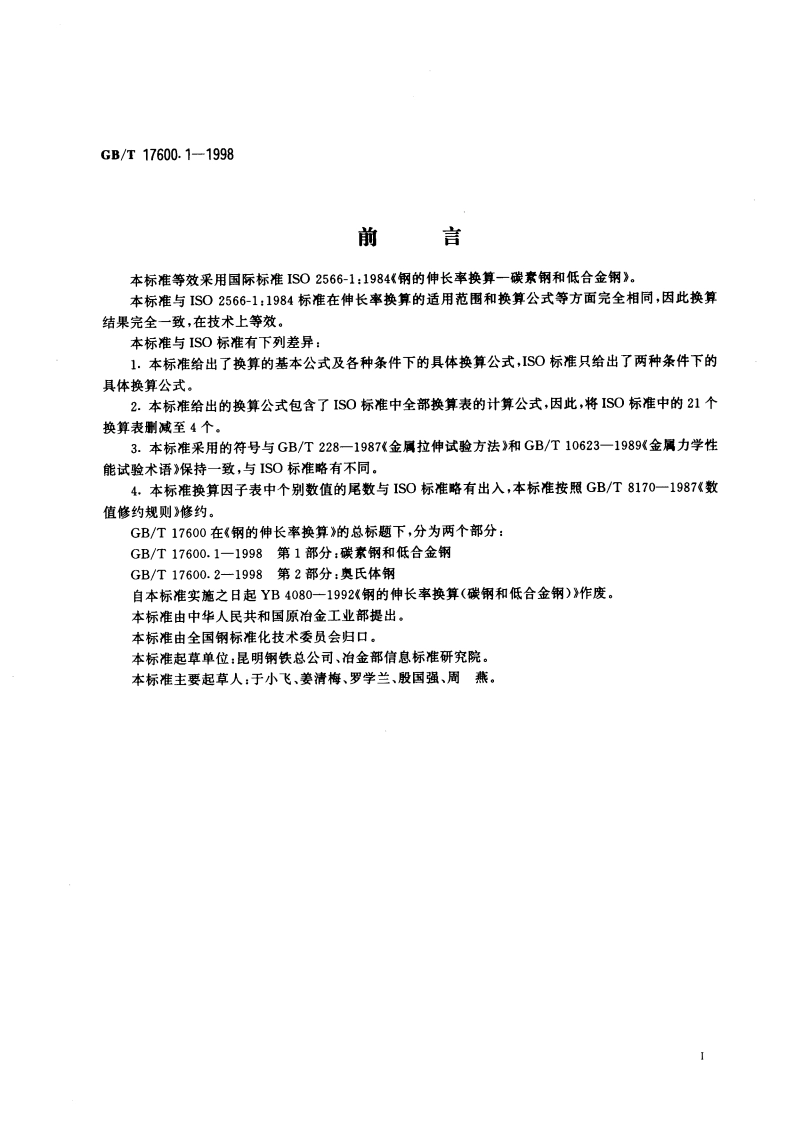

中华人民共和国国家标准钢的伸长率换算第1部分：碳素钢和低合金钢GB/T17600.1-1998eqv IS02566-1:1984Steel-Conversion of elongation values-Part 1:Carbon and low alloy steels1范围本标准规定了室温下不同标距断后伸长率之间的换算方法。它包括伸长率的换算公式和换算因子表以及进行这类换算的曲线图。本标准适用于抗拉强度在300700MPa范围内的热轧、热轧和正火或退火状态、回火或无回火的碳素钢和低合金钢。本标准不适用于冷轧（拔）状态钢、淬火回火钢和奥氏体钢。本标准也不适用于试样的原始标距长度超过25S。或宽厚比超过20的试样。当板状试样厚度小于4mm时，本标准公式(1)中的指数n随厚度的减小而增加，伸长率的换算值必须经过供需双方商定。本标准的换算方法是国际统一采用的，在本标准范围内的换算是可靠的，但由于影响伸长率测定的因素很多，因此是否采用本标准换算应由有关标准或协议决定。如有争议或仲栽时，应按有关标准或协议规定的标距实际测定伸长率值。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T228一1987金属拉伸试验方法GB/T8170一1987数值修约规则3定义本标准采用下列定义。3.1试样标距拉伸试验过程中用以测量试样伸长的两标记之间的长度。试验前的标距称原始标距，试样拉断后的标距称断后标距。3.2比例标距与试样横截面积的平方根成比例关系的试样原始标距，可表示为L。=S。(符号见表1)。例如：Lo=5.65S。、11.3S。以及4da3.3定标距通常不规定原始标距长度与试样横截面积的平方根之间的比例关系，而是以给定的尺寸表示标距长度。例如：L。=50mm、80mm、100mm和200mm。国家质量技术监督局1998-12-07批准1999-07-01实施1GB/T17600.1-19984符号本标准采用的符号见表1。表1符号符号说明实测断后伸长率a断后伸长率do圆形试样平行长度部分的原始直径Le试样的原始标距Lor8,所对应试样的原始标距9试样原始横截面积Sor8,所对应试样的原始横截面积K拉伸试样的比例系数，K=L/SK,6所对应试样的比例系数，K,=L/S近似材料常数，在本标准适用范围内”=0.4A不同比例标距之间伸长率的换算因子不同定标距之间伸长率的换算因子标距5.65S。的伸长常与不同定标距伸长率之间的换算因子标距4S。的伸长率与不同定标距伸长率之间的换算因子5伸长率的换算5.1基本公式伸长率的换算以Oliver公式为基础，用于换算的基本公式可表示为：a,=(L/VS)y(So/Ly84t40484004504t4tn(1）或6.=(K/K,)6404*404440444(2）为便于使用，本标准给出了由基本公式导出的，在不同条件下使用的简化公式及换算因子，根据公式绘制了曲线图，可从图形上直接查出伸长率的换算值。注：本标准中伸长事的换算值按GB/T228和GB/T8170的相应条款进行修约。5.2由已知比例标距的伸长率换算到另一个比例标距的伸长率根据公式(2)计算出常用比例试样的(K/K,)值，称换算因子A,列于表2，则8，=入6。例：已知标距5.65S。的伸长率为25%，换算成标距11.3S。的伸长率。查表2，A=0.758,则8，=0.75825%=18.95%，修约到19%。5.3横截面积相等的试样，从一个定标距伸长常换算到另一个定标距的伸长率将基本公式(1)简化：8,=(L/Lm).48计算出常用定标距试样的(L/L)值，称换算因子a,列于表3，则6，=a6。例：已知定标距为200mm试样的实测伸长率为20%，换算到相同横截面积下，定标距为100mm的伸长率值，查表3，得知a=1.320,则6，=1.32020%=26.40%，修约到26%。5.4由比例标距伸长率换算定标距的伸长率将基本公式简化成：6,=Ka4.(Se/La)46如果已知标距为5.65S。的伸长率，需换算成其他定标距试样的伸长率，则：2
