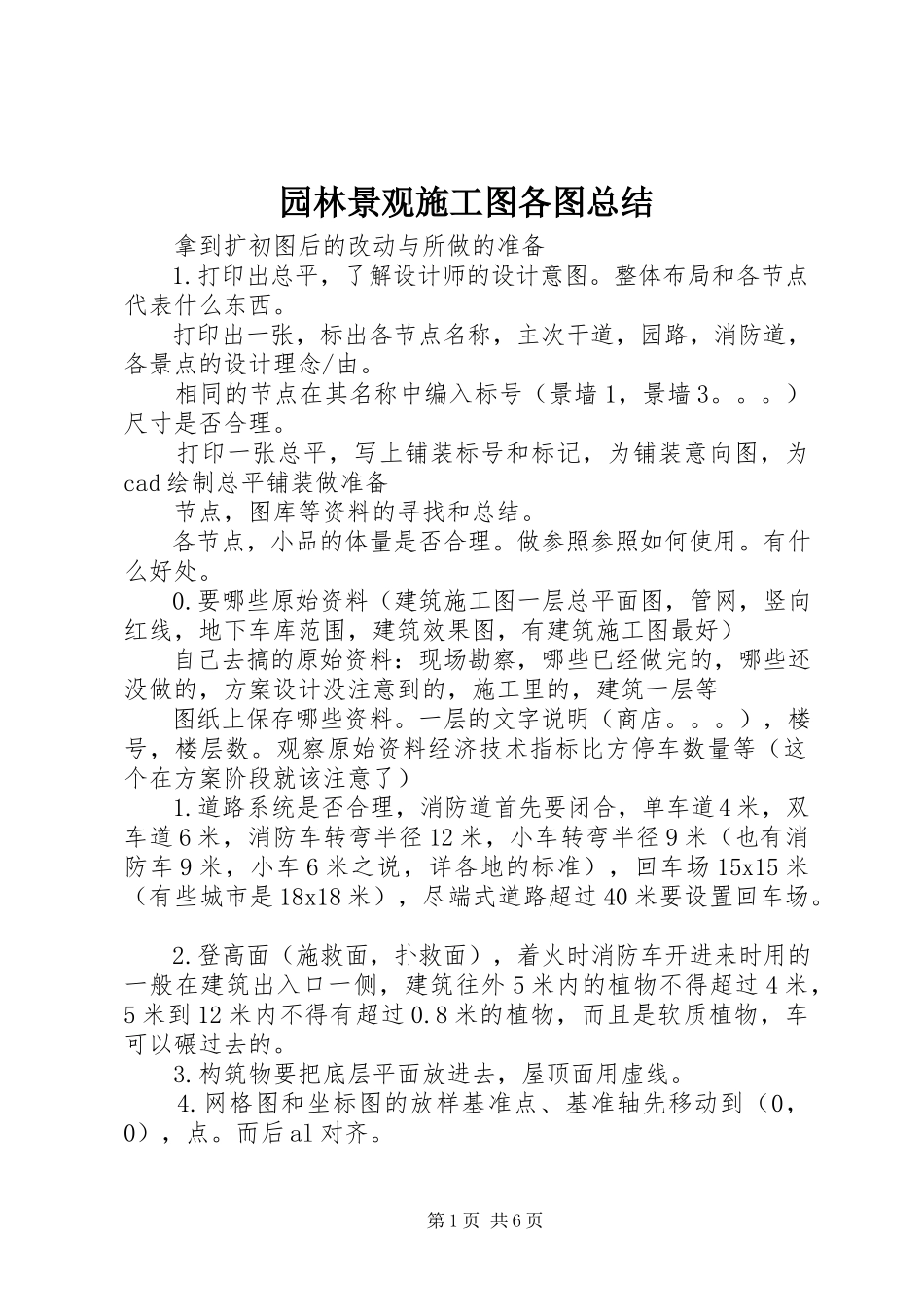

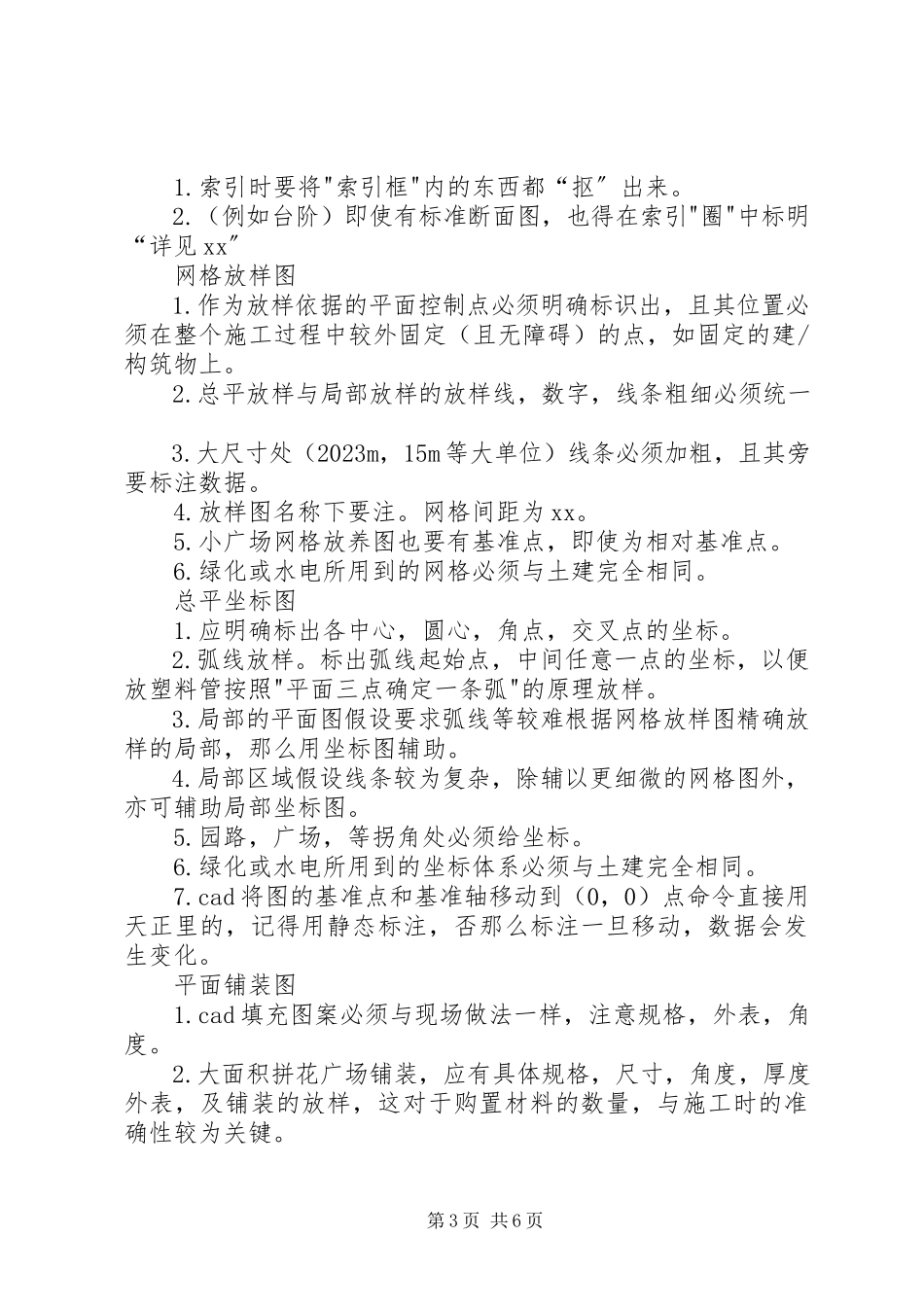

园林景观施工图各图总结 拿到扩初图后的改动与所做的准备 1.打印出总平，了解设计师的设计意图。整体布局和各节点代表什么东西。 打印出一张，标出各节点名称，主次干道，园路，消防道，各景点的设计理念/由。 相同的节点在其名称中编入标号（景墙1，景墙3。。。）尺寸是否合理。 打印一张总平，写上铺装标号和标记，为铺装意向图，为cad绘制总平铺装做准备 节点，图库等资料的寻找和总结。 各节点，小品的体量是否合理。做参照参照如何使用。有什么好处。 0.要哪些原始资料（建筑施工图一层总平面图，管网，竖向，红线，地下车库范围，建筑效果图，有建筑施工图最好） 自己去搞的原始资料：现场勘察，哪些已经做完的，哪些还没做的，方案设计没注意到的，施工里的，建筑一层等 图纸上保存哪些资料。一层的文字说明（商店。。。），楼号，楼层数。观察原始资料经济技术指标比方停车数量等（这个在方案阶段就该注意了） 1.道路系统是否合理，消防道首先要闭合，单车道4米，双车道6米，消防车转弯半径12米，小车转弯半径9米（也有消防车9米，小车6米之说，详各地的标准），回车场15x15米（有些城市是18x18米），尽端式道路超过40米要设置回车场。 2.登高面（施救面，扑救面），着火时消防车开进来时用的，一般在建筑出入口一侧，建筑往外5米内的植物不得超过4米，5米到12米内不得有超过0.8米的植物，而且是软质植物，车可以碾过去的。 3.构筑物要把底层平面放进去，屋顶面用虚线。 4.网格图和坐标图的放样基准点、基准轴先移动到（0，0），点。而后al对齐。 5.抓出比例，添加文字6.绿化区域的z型线绘制 平面布置图 1.平面布置图给人第一感觉是。图中应直观地告诉施工人员路与景观的大体布置。 2.用虚线明确标出消防道的中心线，用更细的虚线标出次干道的中心线。 3.图上每种东西必须各个标明清楚。 4.平面图中的绿地用8号虚线标出地形，绿化边缘用波浪线围合。 5.样式不同的同一种节点要标明号码，比方树池1，树池2，。。。。（有利于绘制节点时归纳） 6.注意高差之间的构造衔接。 7.每个踏步都必须写出‘上/下n级’。 8.路沿石的两条线要一粗一细。制图美观. 竖向设计图 1.标高控制点放样依据，必须明确标识出，且其位置必须在整个施工过程中较为固定的点，如固定的建/构筑物上。 2.（根底资料），甲方提供图纸以及现场上一定点（设为a）的标高，及通过此点旁的一条直线（设为b）。 图纸上每个要标高的点，都和a点连线（细线，设为c），要标出这条连线c的尺寸，还有这条连线c与线b的角度。 总平尺寸 1.排水坡度，道路中心与两边的坡度。 2.尺寸标注与小品界线必须保持距离，以免打印出来后二者混淆。 3.尺寸标注的线形建议采用最细线等在打印出的图纸上容易区别的线宽。 4.尺寸不是越多越好，要不现场不知道从哪开始放样。 5.尺寸图要给放样基准点，包括节点的铺装 平面索引 0.地形太长太窄的图，分段索引，分段画图，但放样的图最好给一个整体图形的网格图。 加长图纸，cad如何n倍加长图纸，cad操作。 1.索引时要将"索引框"内的东西都“抠〞出来。 2.（例如台阶）即使有标准断面图，也得在索引"圈"中标明“详见xx〞 网格放样图 1.作为放样依据的平面控制点必须明确标识出，且其位置必须在整个施工过程中较外固定（且无障碍）的点，如固定的建/构筑物上。 2.总平放样与局部放样的放样线，数字，线条粗细必须统一。 3.大尺寸处（2023m，15m等大单位）线条必须加粗，且其旁要标注数据。 4.放样图名称下要注。网格间距为xx。 5.小广场网格放养图也要有基准点，即使为相对基准点。 6.绿化或水电所用到的网格必须与土建完全相同。 总平坐标图 1.应明确标出各中心，圆心，角点，交叉点的坐标。 2.弧线放样。标出弧线起始点，中间任意一点的坐标，以便放塑料管按照"平面三点确定一条弧"的原理放样。 3.局部的平面图假设要求弧线等较难根据网格放样图精确放样的局部，那么用坐标图辅助。 4.局部区域假设线条较为复杂，除辅以更细微的网格图外，亦可辅助局部坐标图。 5.园路，广场，等拐角处必须给坐标。 6.绿化或水电所用到的坐标体系必须与土建完全相同。 7.cad将图的基准点和基准轴移动到（0，0）点命令直接用天正里的，记得用静态标注，否那么标注一旦移动，数据会发生变化。 平面铺装图 1.cad填充图案必须与现场做法一样，注意规格，外表，角度。 2.大面积拼花广场铺装，应有具体规格，尺寸，角度，厚度，外表，及铺装的放样，这对于购置材料的数量，与施工时的准确性较为关键。 3.大面积拼花广场的沉降缝须标示处，既考虑功能，又考虑与拼花结合的美观。 4.大面积铺装图上均须标明横向找坡，排水。（消防道中线标高与边缘标高须不同） 5.道路铺装，每隔壁5m设一沉降缝，可用与铺装不同的材料包缝边。 6.洗米石路面每隔4~6m须设一铜线。 7.人行路面铺装厚度可为20，车行道铺装厚度可为40，压边厚度30~50，透水砖厚度50-60，规格20230x200，红色，黄色，灰色。 8.不同材料之间必须有包边分隔，包边颜色须比道路铺装颜色深。 节点立面和剖面 0.0空间上大的亮点要给立面图，除了图纸上的需要，也在施工图中表达方案的一些亮点。0.0.如何确定一个图的比例，能看得清楚就行，这个需要多画，就有经验了。或者先标个尺寸看看。0.绘图顺序：线条（平立剖先画），尺寸标注，文字标注，（关闭标注）填充，配景 1.标高：同一套图纸中只能有一个标高标准（相对标高还是绝对标高）。如要混用，那么用下面解决方式：标上相对标高，然后旁边有个括号，里面标出绝对标高，有下面几个特点： 1）可明确看出节点立面的长度。 2）不影响标高的放样。 3）须在设计说明中说明： 为了。。。（以上两点）。。立面中使用原始标高和相对标高，括号内为绝对标高 2.完成面与垫层的标高必须区分清楚。这样的错误特别容易出现在踏步上。 3.排水坡度要标识。 4.树池与花池断面构造不可影响植物生长（尺寸），节点的垫层要和道路的垫层相结合。 5.要求高度精确的高差处，要精确标出各个层面的高度。 6.完成面标高fl，水面标高wl，水底标高bl。 7.景观立面图的反面要说明，特别再侧面图和剖面图表达。 标准图 1.道路结构：1）车行2）人行 3）沉降缝/伸缩缝 2.台阶构造，尺寸，饰面最好都一样，方便. 制图美观 1.平行且距离不大的两条线（同一物质）必须一粗一细。 2.“旗〞型的多行文字标准要展开，文字标注与尺寸标注各自展开些。 3.整张图中，索引的线必须全部平行。 4.字体假设打印出来太小，可调大些（1： 3.6），文字标注必须在图外；另外，图纸的编号用6号字。 5.尺寸标注线用最细的，其上的数字（还有文字标注）采用白色字体。 6.同一排/列的尺寸标注，较大的尺寸标注在最外头。 7.网格放样图中的字体和原点可相对与同比例的图里的字体放大。 8.同一张图中的标注必须全部统一（图在白皮笔记本中） 9.一个设计里，假设水流经过的组团大于等于五个，那么必须为水流界限单独画一张网格放样 cad制图 1.相对于比例设置字高和标注样式。字高和制图比例的比例为1：3。 2.同一张图纸中假设有不同比例的图，那么按照最大的图的比例，将其余比例的图先制成块，然后sc放大到与其相同的比例下。放大倍数为“最大图的比例a除以此图的比例b〞命令栏中输入a/b。 3.水流，喷泉的示意。用pl先画上一"团"，然后将其线型盖为"点线dot。。。"，那么有喷水的效果。 图库，先绘制好一些通用的施工图范图，以后再需要画同样类型的图纸的时候，直接调用就可以了。 小图节点详： 铺装（石材以福建为主），各材料之间的衔接等 注意地面铺装与坐凳景墙等贴面尽量采用标准模数，好对缝，美观，可以出一张示意图片。泳池底采用150厚c25钢筋砼，池壁200为宜。一般溪流，水体，120厚c20钢筋砼。保安亭屋面板20230-120厚为宜。 屋面板底筋为弯钩，面筋为竖钩。左为弯钩，右为竖钩。局部详图尽量按区域分图，注意控制。尽量减少标准图集大样。 花基与地面之间，标注花基壁，由于压顶关系看不见，可以用虚线画出花基壁。标注虚线之间，使图纸关系表述更明确。待续…… 第9页 共9页
