电视和声音信号的电缆分配系统设备与部件 第11部分：衰减器、均衡器、滤波器和陷波器通用规范 GBT 11318.11-1996.pdf

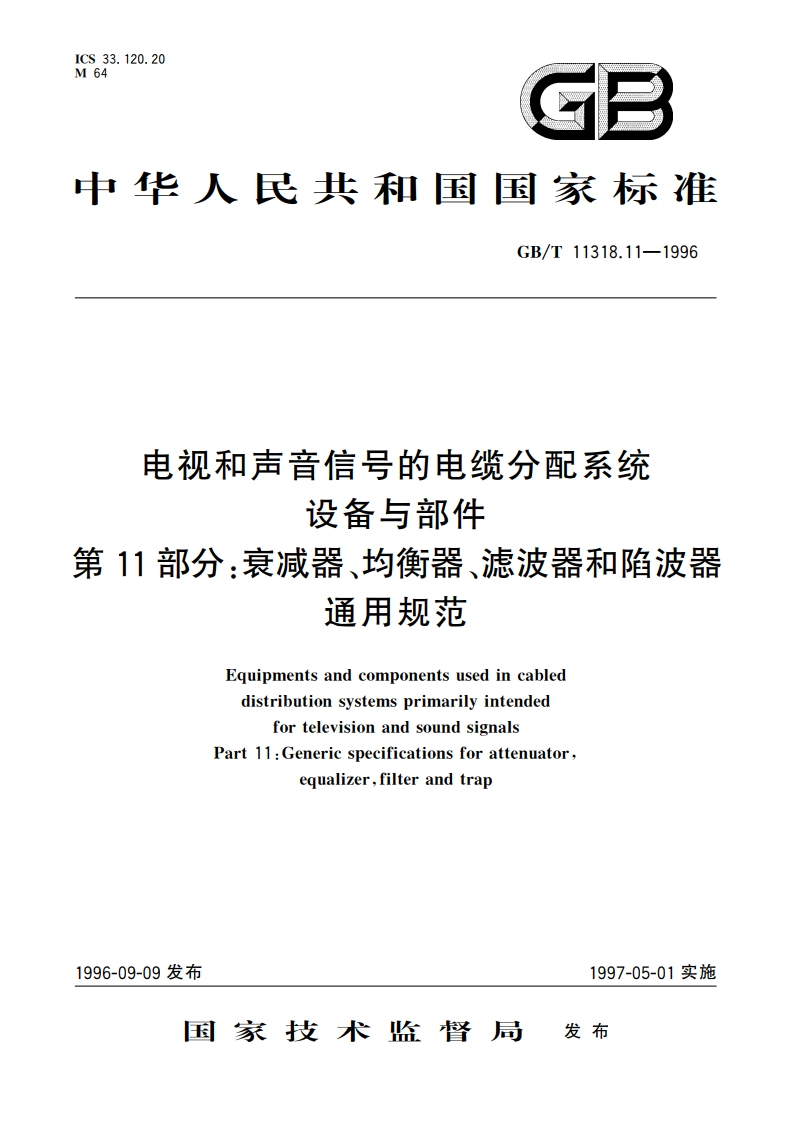

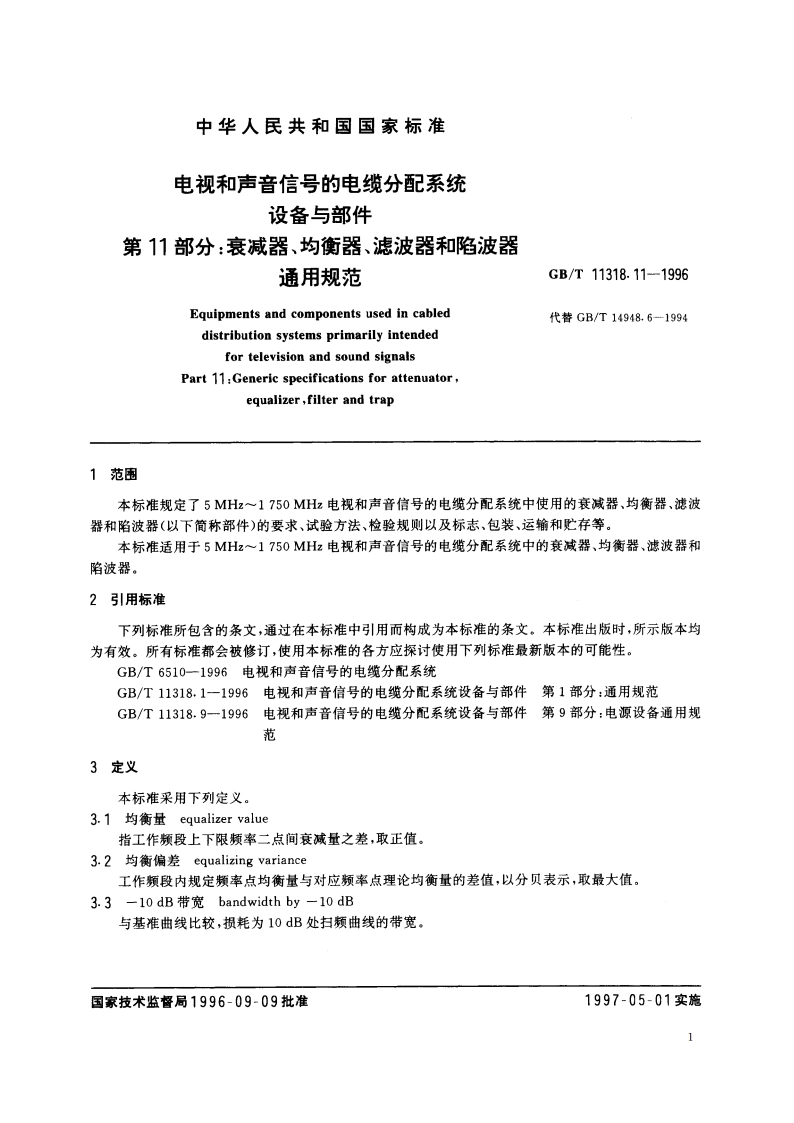

1CS33.120.20M64B中华人民共和国国家标准GB/T11318.11-1996电视和声音信号的电缆分配系统设备与部件第11部分：衰减器、均衡器、滤波器和陷波器通用规范Equipments and components used in cableddistribution systems primarily intendedfor television and sound signalsPart 11:Generic specifications for attenuator,equalizer,filter and trap1996-09-09发布1997-05-01实施国家技术监督局发布中华人民共和国国家标准电视和声音信号的电缆分配系统设备与部件第11部分：衰减器、均衡器、滤波器和陷波器通用规范GB/T11318.11-1996Equipments and components used in cabled代替GB/T14948.6一1994distribution systems primarily intendedfor television and sound signalsPart 11:Generic specifications for attenuator,equalizer,filter and trap1范围本标准规定了5MHz1750MHz电视和声音信号的电缆分配系统中使用的衰减器、均衡器、滤波器和陷波器（以下简称部件）的要求、试验方法、检验规则以及标志、包装、运输和贮存等。本标准适用于5MHz1750MHz电视和声音信号的电缆分配系统中的衰减器、均衡器、滤波器和陷波器。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6510一1996电视和声音信号的电缆分配系统GB/T11318.1一1996电视和声音信号的电缆分配系统设备与部件第1部分：通用规范GB/T11318.9一1996电视和声音信号的电缆分配系统设备与部件第9部分：电源设备通用规范3定义本标准采用下列定义。3.1均衡量equalizer value指工作频段上下限频率二点间衰减量之差，取正值3.2均衡偏差equalizing variance工作频段内规定频率点均衡量与对应频常点理论均衡量的差值，以分贝表示，取最大值。3.3-l0dB带宽bandwidth by-10dB与基准曲线比较，损耗为10dB处扫颍曲线的带宽。国家技术监督局1996-09-09批准1997-05-01实施1
