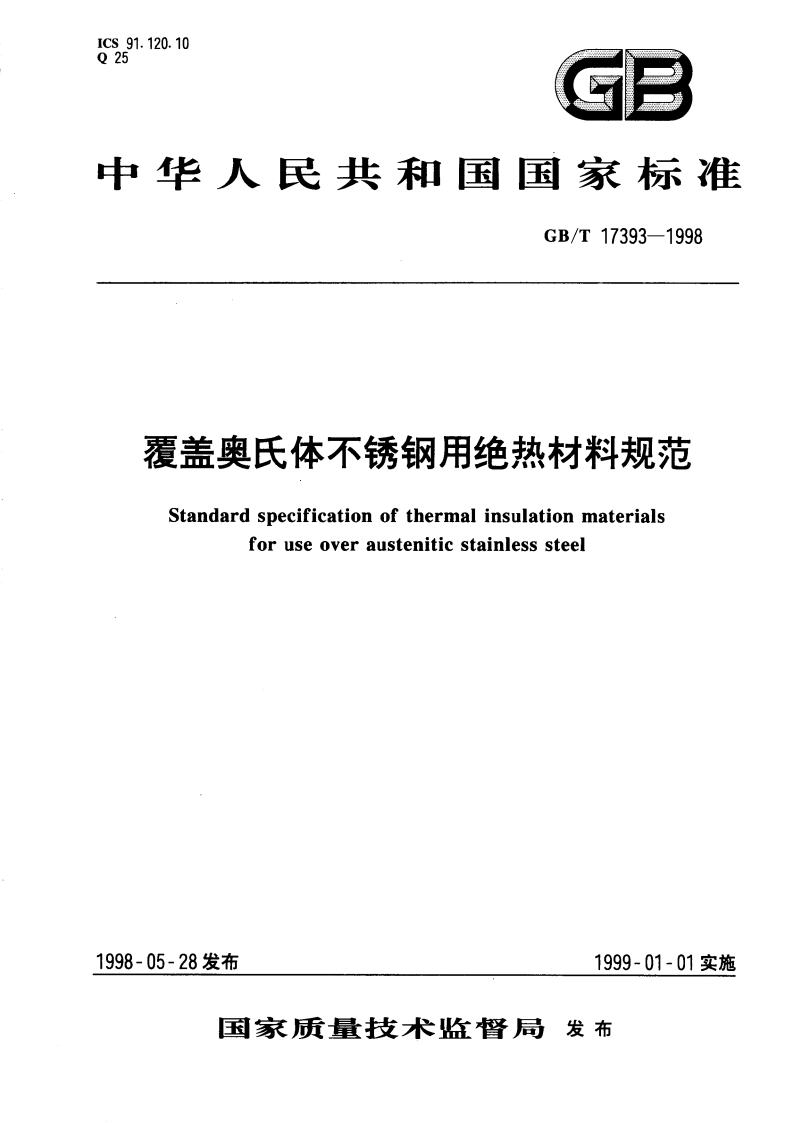

覆盖奥氏体不锈钢用绝热材料规范 GBT 17393-1998.pdf

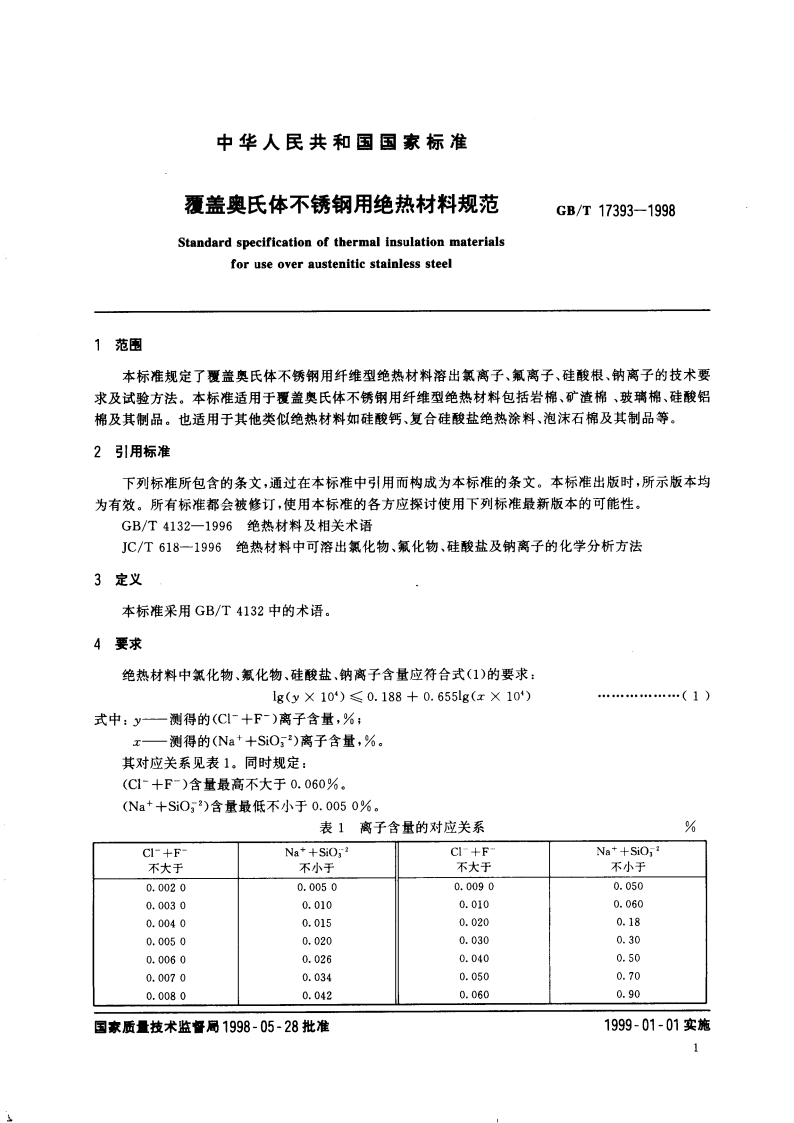

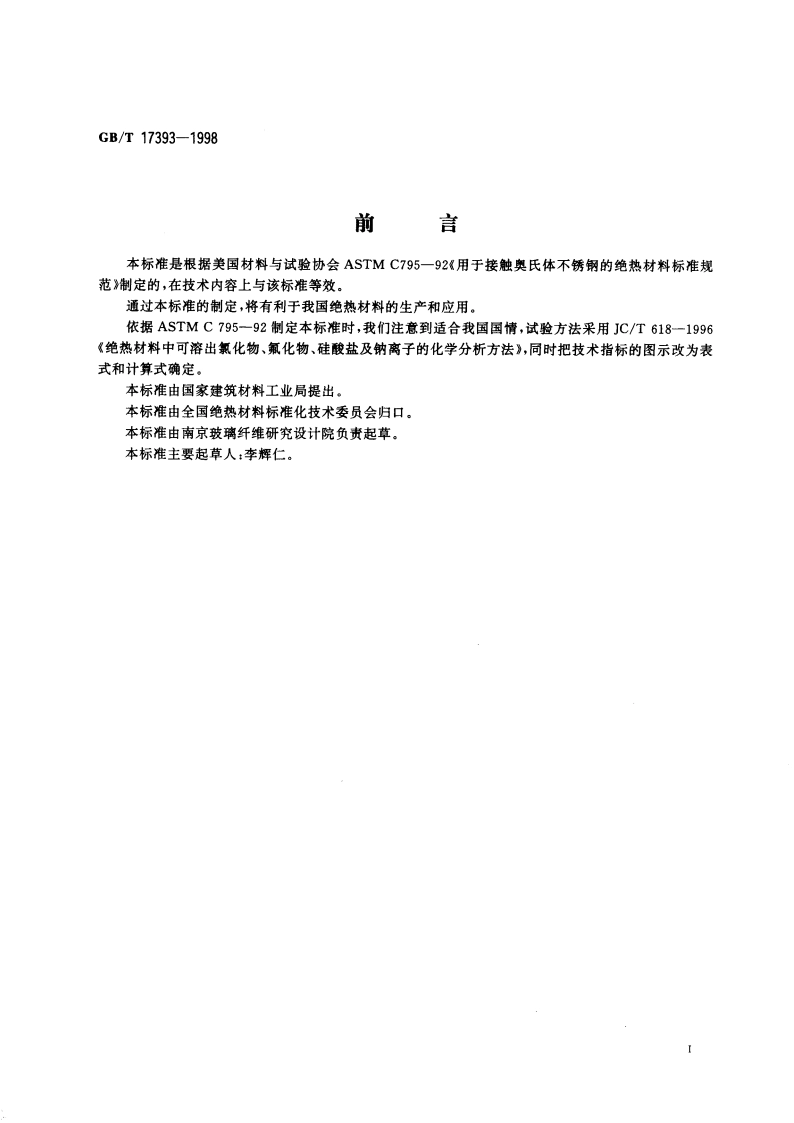

GB/T17393-1998前言本标准是根据美国材料与试验协会ASTM C795一92用于接触奥氏体不锈钢的绝热材料标准规范制定的，在技术内容上与该标准等效。通过本标准的制定，将有利于我国绝热材料的生产和应用。依据ASTM C795一92制定本标准时，我们注意到适合我国国情，试验方法采用JC/T618一1996绝热材料中可溶出氯化物、氟化物、硅酸盐及钠离子的化学分析方法，同时把技术指标的图示改为表式和计算式确定。本标准由国家建筑材料工业局提出。本标准由全国绝热材料标准化技术委员会归口。本标准由南京玻璃纤维研究设计院负贵起草。本标准主要起草人：李辉仁。GB/T17393-19985试验方法试验方法应按JC/T618规定进行，试验溶液在25时pH值应在7.011.7。6检验规则6.1抽样从所用绝热材料产品的批量中随机抽取5份试样（每份约50g)。6.2判定规则6.2.1合格对抽取的试样按JC/T618进行分析试验，5份试验结果的平均值符合表1中某一组数值则该批产品为合格品，反之为不合格品。6.2.2复验如果首次检验结果为不合格品，可加倍抽样进行复验，即从检查批中随机抽取5份试样（每份约100g)按JC/T618进行试验，两次试验结果的平均值符合表1中某一组数值，则该批产品为合格，反之为不合格品。仲裁检验须加倍抽样，即每批随机抽取5份试样（每份约100g)。GB/T17393一1998覆盖奥氏体不锈钢用绝热材料规范第1号修改单本修改单经国家质量监督检验检疫总局于2001年5月9日以质检办标函2001011号文批准，自2001年7月1日起实施.第4条改用新条文：4要求绝热材料中可溶出氯化物、氟化物、硅酸盐和钠离子应符合表1的规定。表1对可溶出氯离子和氟离子含量的要求%(Na)+w(SiO)u(CI)十u(F-)0.00500.00100.00500.9010-112+a.641e0.900.060注1表中x表示按JC/T618所测定的Na+含量与SO月含量的总和，即(Na+)+u(SiO)的测定值：2计算结果取两位有效数字。2
