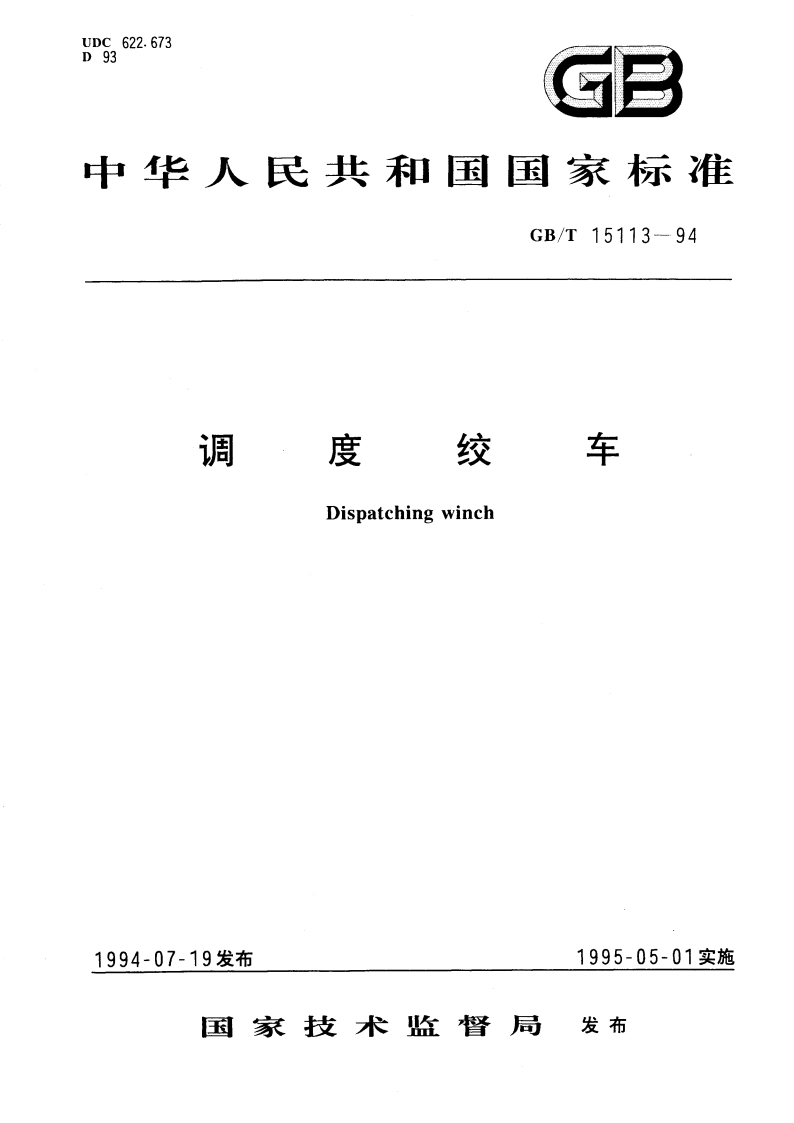

调度绞车 GBT 15113-1994.pdf

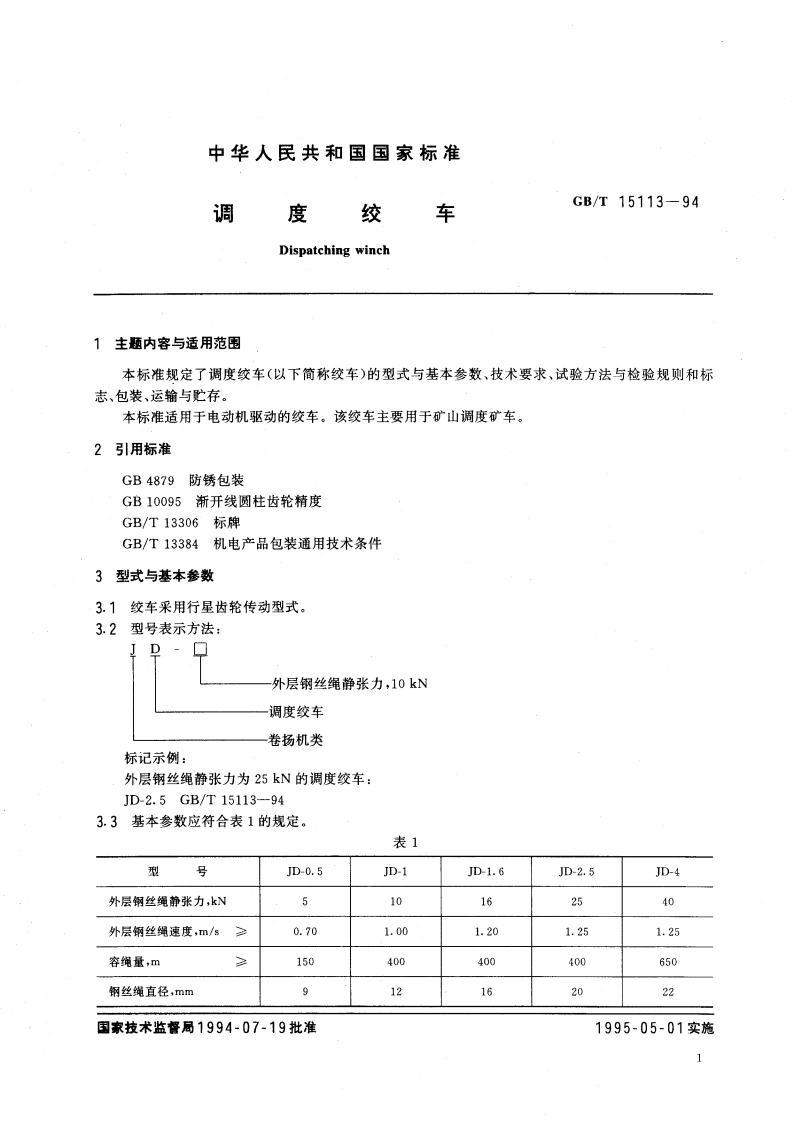

中华人民共和国国家标准绞车GB/T15113-94调度Dispatching winch1主题内容与适用范围本标准规定了调度绞车（以下简称绞车）的型式与基本参数、技术要求、试验方法与检验规则和标志、包装、运输与贮存。本标准适用于电动机驱动的绞车。该绞车主要用于矿山调度矿车。2引用标准GB4879防锈包装GB10095渐开线圆柱齿轮精度GB/T13306标牌GB/T13384机电产品包装通用技术条件3型式与基本参数3.1绞车采用行星齿轮传动型式。3.2型号表示方法：】D-口外层钢丝绳静张力，10kN调度绞车卷扬杨机类标记示例：外层钢丝绳静张力为25kN的调度绞车：JD-2.5GB/T15113-943.3基本参数应符合表1的规定。表1多号JD-0.5JD-1JD-1.6JD-2.5JD-4外层钢丝绳静张力，kN510162540外层钢丝绳速度，m/s0.701.001.201.251.25容绳量，m150400400400650钢丝绳直径，mm912162022国家技术监督局1994-07-19批准1995-05-01实施GB/T15113-94附加说明：本标准由中华人民共和国机械工业部提出。本标准由机械工业部洛阳矿山机械研究所归口，本标准由徐州矿山设备制造厂负责起草。本标准主要起草人张佑新、孙运德、翟绪琴、宋守文
