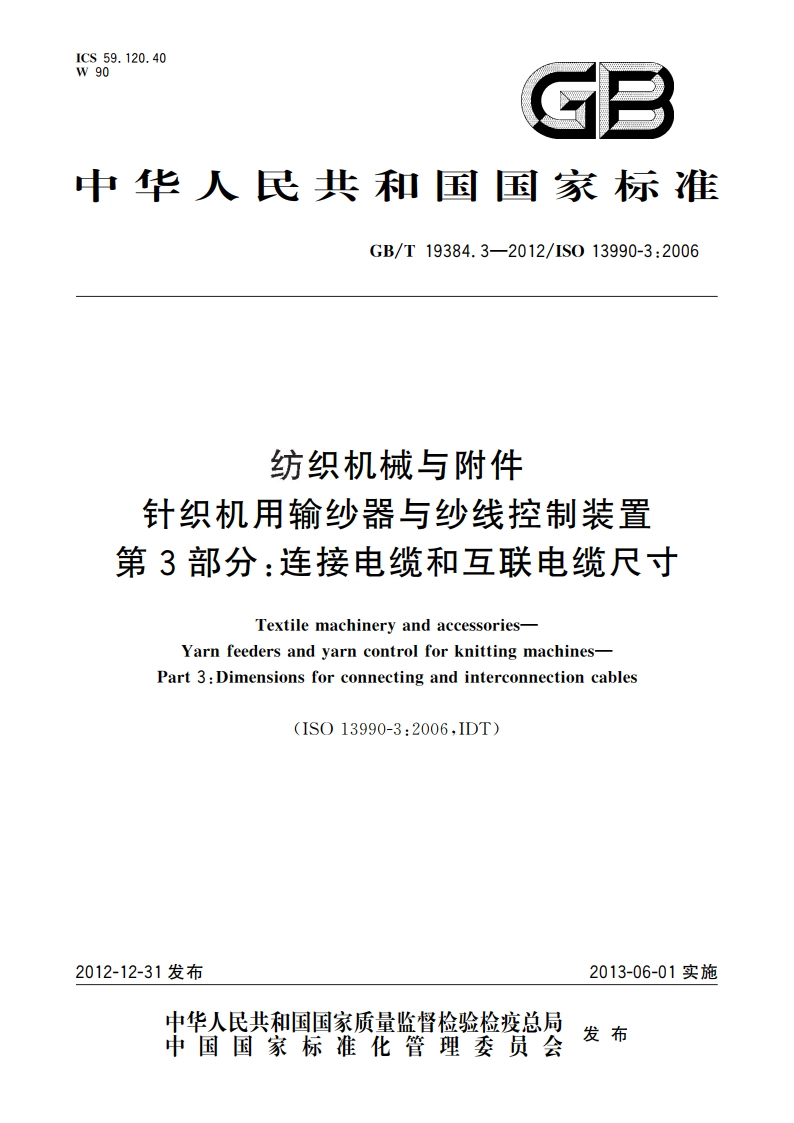

纺织机械与附件 针织机用输纱器与纱线控制装置 第3部分：连接电缆和互联电缆尺寸 GBT 19384.3-2012.pdf

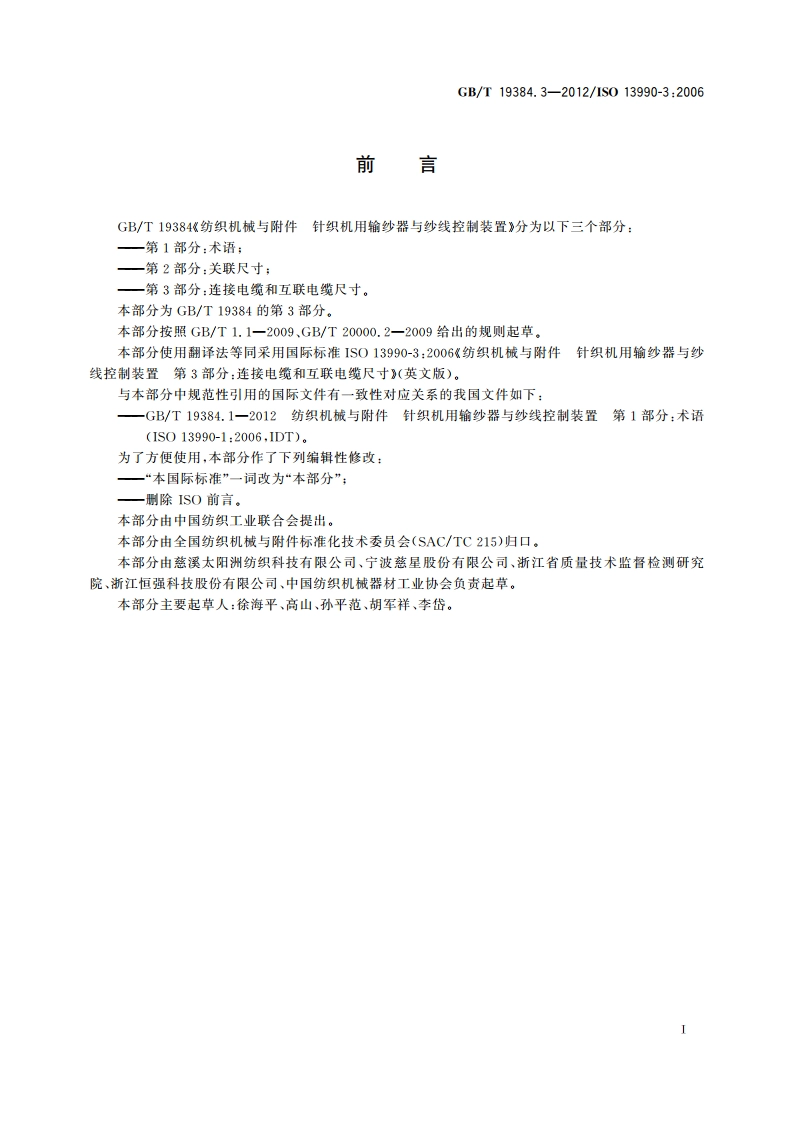

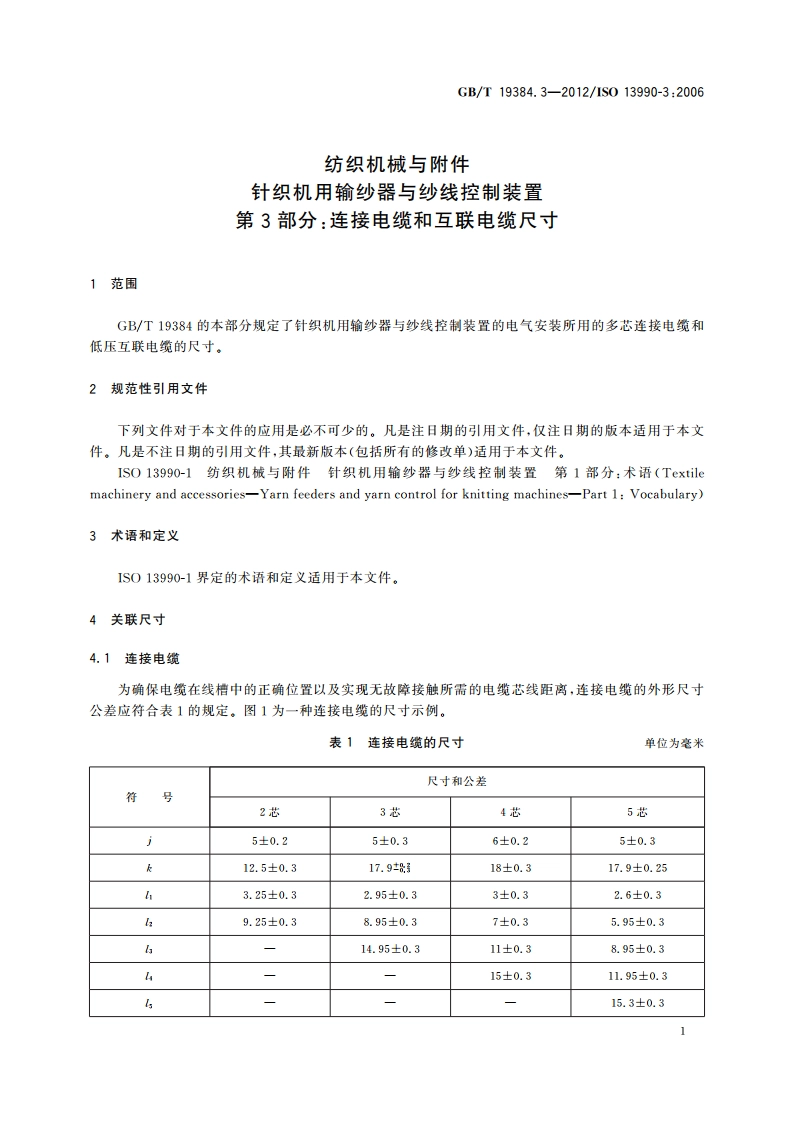

GB/T19384.3-2012/1S013990-3:2006前言GB/T19384纺织机械与附件针织机用输纱器与纱线控制装置分为以下三个部分：一第1部分：术语；一第2部分：关联尺寸：一第3部分：连接电缆和互联电缆尺寸。本部分为GB/T19384的第3部分。本部分按照GB/T1.1一2009、GB/T20000.2一2009给出的规则起草。本部分使用翻译法等同采用国际标准1S013990-3:2006纺织机械与附件针织机用输纱器与纱线控制装置第3部分：连接电缆和互联电缆尺寸（英文版）。与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：一GB/T19384.1一2012纺织机械与附件针织机用输纱器与纱线控制装置第1部分：术语(1S013990-1:2006,1DT)。为了方便使用，本部分作了下列编辑性修改：一“本国际标准”一词改为“本部分”，一删除1SO前言。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口，本部分由慈溪太阳洲纺织科技有限公司、宁波慈星股份有限公司、浙江省质量技术监督检测研究院、浙江恒强科技股份有限公司、中国纺织机械器材工业协会负责起草。本部分主要起草人：徐海平、高山、孙平范、胡军祥、李岱。GB/T19384.3-2012/1S013990-3:2006k图1五芯电缆示例4.2互连电缆互连电缆的尺寸应符合图2和表2的规定。图2互连电缆的尺寸表2互连电缆的尺寸单位为毫米符号描述尺寸电缆宽度16.5电缆厚度5.5电缆左测面至接触面的距离1.53电缆底面至槽中心线的拒离9.50.5槽宽2.5
