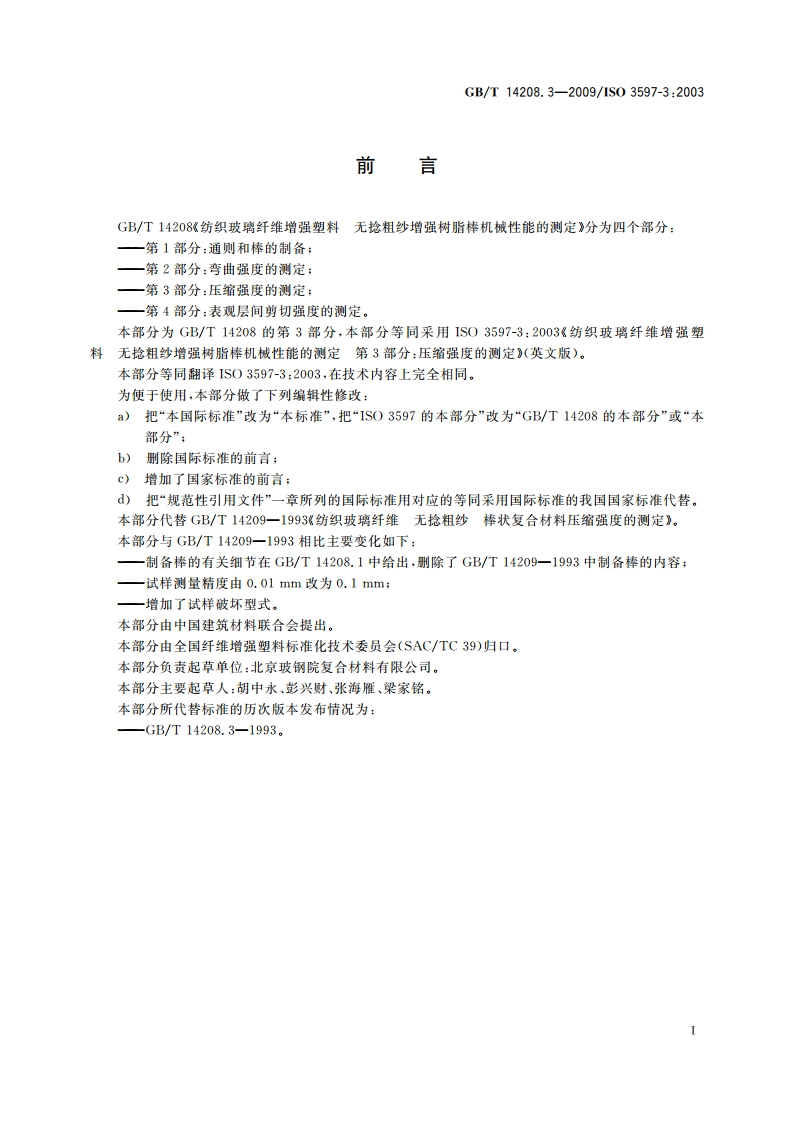

纺织玻璃纤维增强塑料 无捻粗纱增强树脂棒机械性能的测定 第3部分：压缩强度的测定 GBT 14208.3-2009.pdf

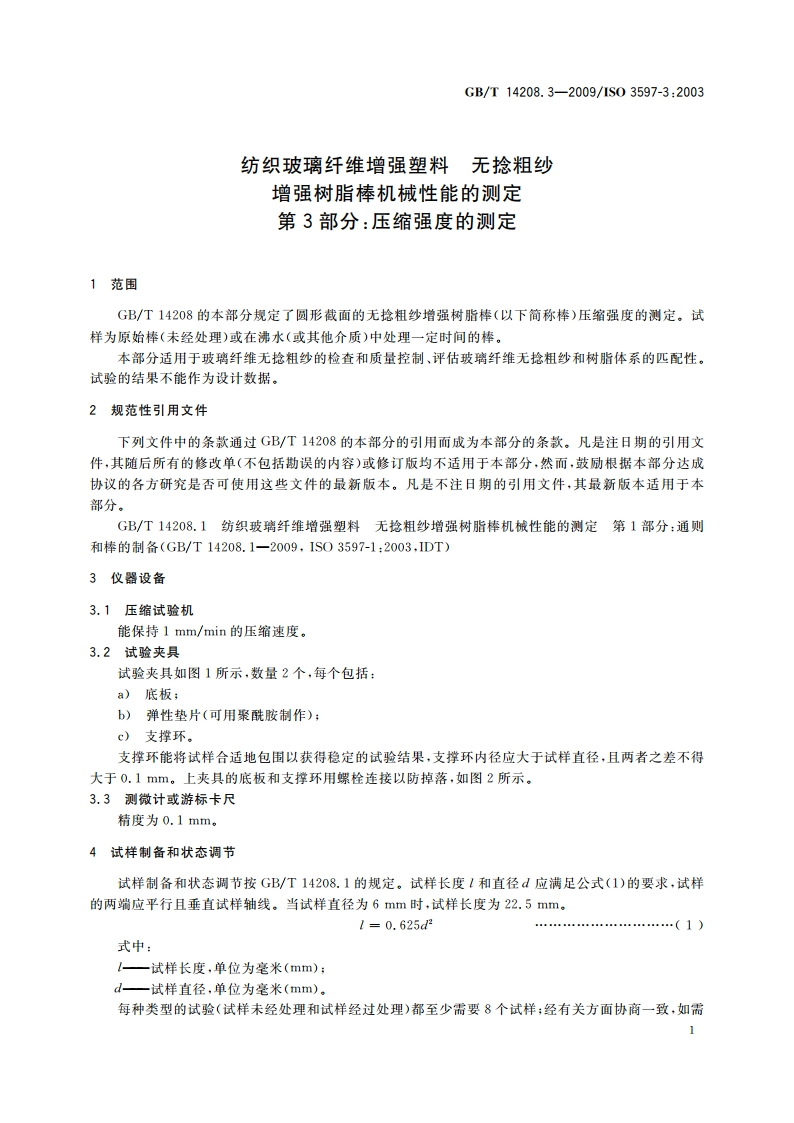

GB/T14208.3-2009/1S03597-3:2003a)K型（压碎）b)L型（分裂）c)M型（纵向变形）d)N型（边缘破坏）图3典型的试样破坏型式6结果表示6.1按公式(2)计算每个试样的压缩强度：de=4XF元式中：oe一压缩强度，单位为兆帕(MPa);F一最大破坏载荷，单位为牛顿(N):d一试样直径，单位为毫米(mm)。6.2对每种类型的试验（试样不作处理和试样经过处理），计算每组试样压缩强度的算术平均值，舍去低于平均值50%的数据，以剩余数据的算术平均值作试样的压缩强度。如果一组数据中有效数据少于5个，应制备更多的试样重做试验。如果第二组结果也类似，在试验报告中说明此现象。7精密度因未获得实验室间的数据，本试验方法的精密度尚不可知。当得到实验室间的数据后，将在下次修订中增加有关精密度的统计。8试验报告试验报告应包括下列各项：)说明按本部分执行：b)玻璃纤维无捻粗纱的有关信息；c)树脂的有关信息；d)模具直径：)是否使用了脱模剂，如果使用，给出有关细节：D树脂的固化和后固化的条件；g)试验环境：)如果试样为原始棒（未经处理），给出玻璃纤维含量、试样直径、每个试样的压缩强度值、破坏型式及压缩强度平均值；)如果试样经过处理，给出处理所用的介质、处理时间、处理后每个试样的压缩强度值及压缩强度平均值。
