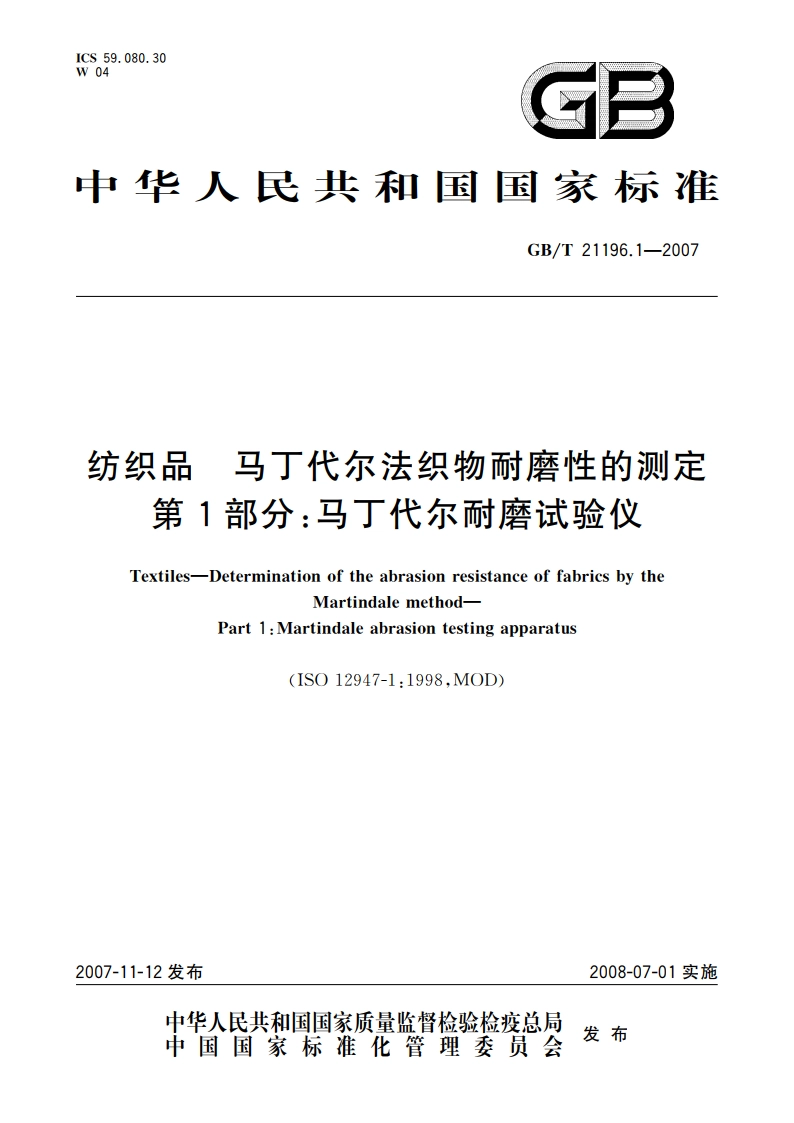

纺织品 马丁代尔法织物耐磨性的测定 第1部分：马丁代尔耐磨试验仪 GBT 21196.1-2007.pdf

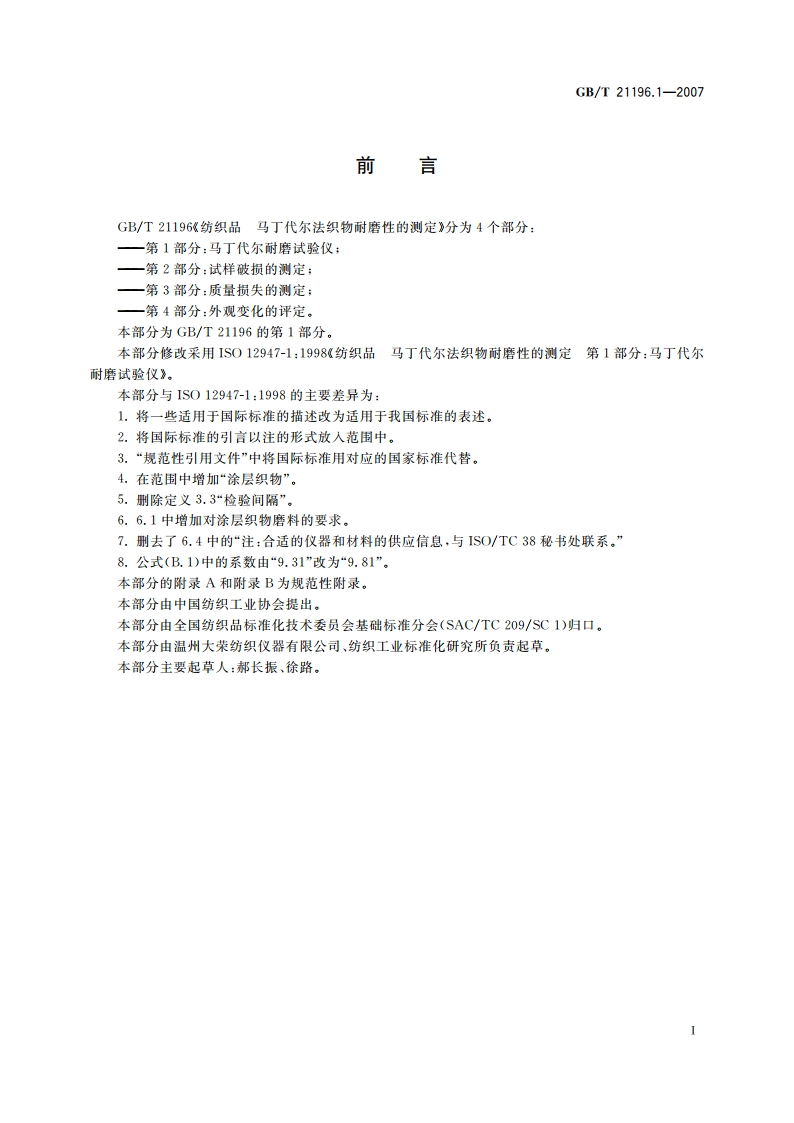

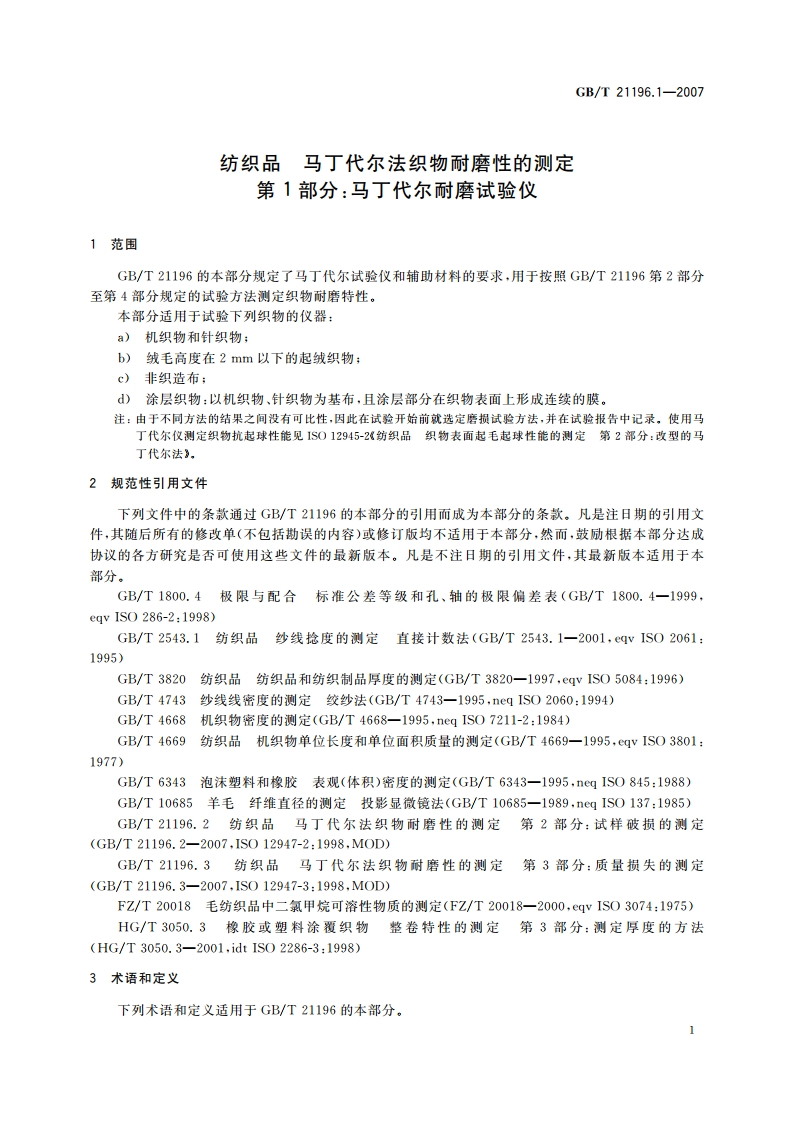

GB/T21196.1-2007前言GB/T21196%纺织品马丁代尔法织物耐磨性的测定分为4个部分：一第1部分：马丁代尔耐磨试验仪：一第2部分：试样破损的测定；一第3部分：质量损失的测定：一第4部分：外观变化的评定。本部分为GB/T21196的第1部分。本部分修改采用1S012947-1:1998纺织品马丁代尔法织物耐磨性的测定第1部分：马丁代尔耐磨试验仪。本部分与1S012947-1:1998的主要差异为1,将一些适用于国际标准的描述改为适用于我国标准的表述。2,将国际标准的引言以注的形式放入范围中。3,“规范性引用文件”中将国际标准用对应的国家标准代替。4,在范围中增加“涂层织物”。5.删除定义3.3“检验间隔”。6.6.1中增加对涂层织物磨料的要求，7.删去了6.4中的“注：合适的仪器和材料的供应信息，与1SO/TC38秘书处联系。”8.公式(B.1)中的系数由“9.31”改为“9.81”，本部分的附录A和附录B为规范性附录。本部分由中国纺织工业协会提出。本部分由全国纺织品标准化技术委员会基础标准分会(SAC/TC209/SC1)归口。本部分由温州大荣纺织仪器有限公司、纺织工业标准化研究所负责起草。本部分主要起草人：郝长振、徐路。GB/T21196.1-20073.1一次摩擦abrasion rub马丁代尔仪的两个外侧驱动轮转动一圈。3.2磨损周期abrasion cycle其轨迹形成一个完整李莎茹图形的平面摩擦运动，包括16次摩擦，即马丁代尔耐磨试验仪两个外侧驱动轮转动16圈，内侧驱动轮转动15圈。3.3李莎茹图形Lissajous figure由变化运动形成的图形。从一个圆到逐渐窄化的椭圆，直到成为一条直线，再由此直线反向渐进为加宽的椭圆直到圆，以对角线重复该运动。3.4工作台work station磨台。4原理马丁代尔耐磨试验仪使圆形试样在规定负荷下，以轨迹形成李莎茹图形的平面运动与磨料（即标准织物)进行摩擦。装有试样或磨料的试样夹具绕其与水平面垂直的轴自由转动。试样夹具中装试样还是装磨料要根据采用的试验方法(GB/T21196的第2部分、第3部分或第4部分)确定。摩擦试样至预设的摩擦次数。根据产品类型和评估方法，确定检查间隔。5仪器5.1总则马丁代尔耐磨试验仪由装有磨台和传动装置的基座构成。传动装置包括？个外轮和1个内轮，该机构使试样夹具导板运动轨迹形成李莎茹图形（见附录A)。注：马丁代尔仪产生近似完美的李莎茹运动，试样夹具导板在传动装置的驱动下做平面运动，导板的每一点描绘相同的李莎茹图形。试样夹具导板装配有轴承座和低摩擦轴承，带动试样夹具销轴运动。每个试样夹其销轴的最下端插人其对应的试样夹具接套，在销轴的最顶端可放置加载块。试样夹具包括接套、嵌块和压紧螺母。试验仪应配备预设计数功能，以此来记录摩擦次数。5.2传动和基座附件5.2.1传动传动装置的布局应当使从通风马达排出的热气不能到达摩擦表面。试样夹具的运动由下列装置产生：)两个外侧同步传动装置：一传动轴距其中心轴的距离为(30.25士0.25)mm一外传动装置的转动速度为(47.5士2.5)r/min.b)一个内侧传动装置：一传动轴距其中心轴的距离为(30.25士0.25)mm:一内传动装置的转动速度为(44.5士2.4)r/min。外传动装置转速与内传动装置转速之比应为16：15，即外传动轮转16圈后，内传动轮转15圈，并达李莎茹图形的起始点。试样夹具导板沿纵向和横向的最大动程均为(60.50.5)mm,2
