纺织品 色牢度试验 耐贮存色牢度 GBT 32008-2015.pdf

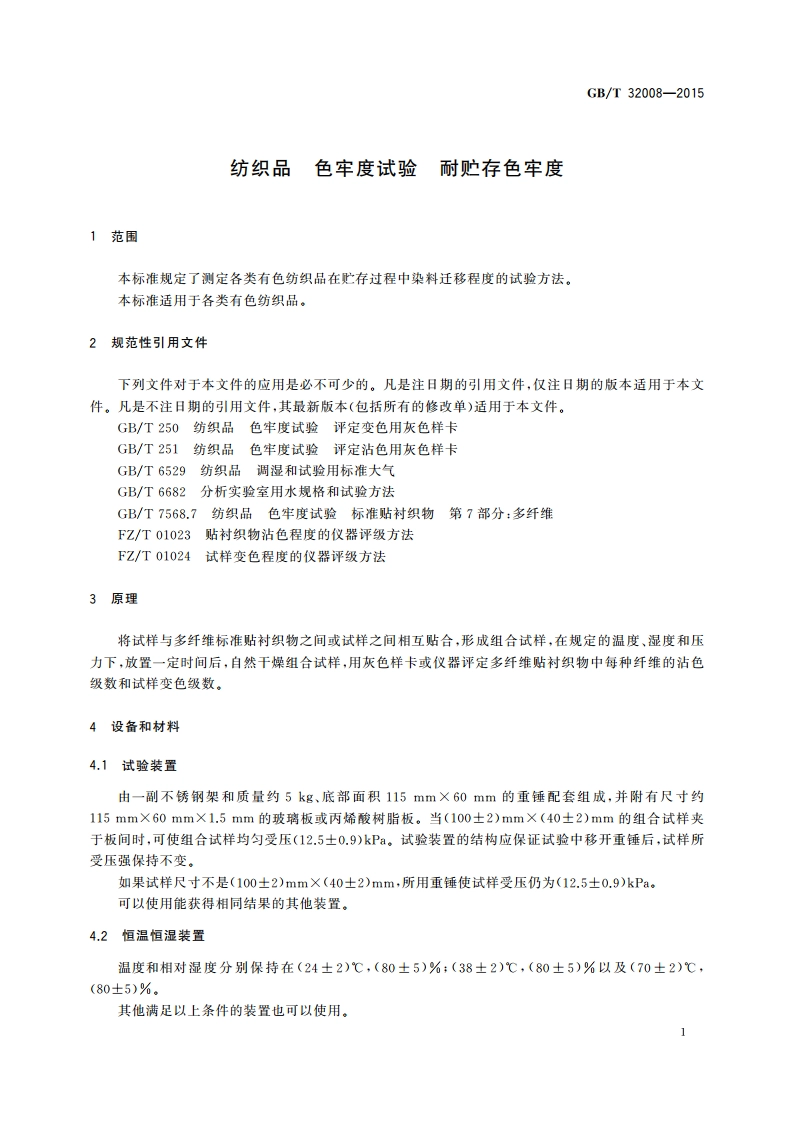

GB/T32008-2015纺织品色牢度试验耐贮存色牢度1范围本标准规定了测定各类有色纺织品在贮存过程中染料迁移程度的试验方法。本标准适用于各类有色纺织品，2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T250纺织品色牢度试验评定变色用灰色样卡GB/T251纺织品色牢度试验评定沾色用灰色样卡GB/T6529纺织品调湿和试验用标准大气GB/T6682分析实险室用水规格和试险方法GB/T7568.7纺织品色牢度试验标准贴衬织物第7部分：多纤维FZ/T01023贴衬织物沾色程度的仪器评级方法FZ/T01024试样变色程度的仪器评级方法3原理将试样与多纤维标准贴衬织物之间或试样之间相互贴合，形成组合试样，在规定的温度、湿度和压力下，放置一定时间后，自然干燥组合试样，用灰色样卡或仪器评定多纤维贴衬织物中每种纤维的沾色级数和试样变色级数。4设备和材料4.1试验装置由一副不锈钢架和质量约5kg、底部面积115mm60mm的重锤配套组成，并附有尺寸约115mm60mm1.5mm的玻璃板或丙烯酸树脂板。当(100士2)mmX(40士2)mm的组合试样夹于板间时，可使组合试样均匀受压(12.5士0.9)kP。试验装置的结构应保证试验中移开重锤后，试样所受压强保持不变。如果试样尺寸不是(100土2)mm(402)mm,所用重锤使试样受压仍为(12.5士0.9)kPa。可以使用能获得相同结果的其他装置。4.2恒温恒湿装置温度和相对湿度分别保持在(24土2)，(80士5)%，(38士2)，(805)%以及(70士2)，(805)%。其他满足以上条件的装置也可以使用。1GB/T32008-20154.3分光光度测色仪或色度计用于评定试样变色和贴衬织物沾色，符合FZ/T01023和FZ/T01024。4.4评定变色用灰色样卡符合GB/T250。4.5评定沾色用灰色样卡符合GB/T251.4.6多纤维贴衬织物符合GB/T7568.7。4.7染不上色的织物本色织物，不可受沾染上色（如聚丙烯纤维织物），需要时使用。4.8三级水符合GB/T6682。5试样5.1试样调湿试验前，依照GB/T6529规定在标准大气下调湿试样至平衡。5.2标准贴衬织物预湿试验前，在室温下将多纤维贴村织物浸入三级水(4.8)中，使其含水率为100%一110%。注：用可调节的轧液装置或其他适宜装置湖节标准贴村织物的含水率。5.3组合试样制备5.3.1若试样为织物，按以下方法制备组合试样：从待测样品上剪取尺寸为(100土2)mm(40土2)mm的试样，正面与一块(1002)mm(40土2)mm经预湿的多纤维贴衬织物(4.6)相贴合形成组合试样。5.3.2若试样为纱线或者为散纤维，取纱线或散纤维的质量约等于贴衬织物总质量的一半，按以下方法制备组合试样：将纱线或者散纤维均匀地平铺于一块(100土2)mm(40士2)mm染不上色的织物(4.7)和一块(1002)mm(40士2)mm经预湿的多纤维贴衬织物之间，形成组合试样。5.3.3若试样为涂层织物，按以下方法制备组合试样：从待测样品上剪取尺寸为(100土2)mm(40士2)mm的试样若干块，试样涂层面与一块(100土2)mm(40土2)mm经预湿的多纤维贴衬织物相贴合形成组合试样；试样织物面与一块(100土2)mm(40士2)mm经预湿的多纤维贴衬织物相贴合形成组合试样，试样涂层面与涂层面相贴合形成组合试样。5.3.4也可根据需要，增加试样与另一种样品组成的组合试样。2GB/T32008-20156操作程序6.1将组合试样分别夹在两块玻璃板或丙烯酸树脂板之间，然后放入试验装置(4,1)中，使组合试样受压为(12.50.9)kPa。注：每台试验装置最多可同时放置10块组合试样进行试验，每块试样间用一块板隔开（共11块）。如少于10个试样，仍使用11块板，以保持名义压强不变。6.2将带有组合试样的试验装置呈水平状态放置于已预调到规定温度、湿度的恒温恒湿装置(4.2)中，选择表1规定的试验条件之一进行试验。表1试验条件温度相对湿度时间试验条件%24士28058238土28054370土280536.3从恒温恒湿装置(4.2)中取出试验装置(4.1)，再取下组合试样并分开，在室温下自然干燥。7评定用灰色样卡(4.4和4.5)或仪器(4.3)评定多纤维贴衬织物中每种纤维的沾色级数和每块试样的变色级数。对于涂层织物，如涂层面出现粘连、破损、干裂或剥离脱落等现象，可不评定变色级数，需在试验报告中说明。8试验报告试验报告应包括下列内容：a)本标准的编号：b)样品描述；c)试验条件：)多纤维贴衬织物中每一种纤维的沾色级数；)试样的变色级数，对于涂层织物，如果涂层面出现粘连、破损、干裂或剥离脱落等现象，需说明：)任何偏离本标准的细节及试验中的异常现象。
