电子设备雷击试验方法 GBT 3482-2008.pdf

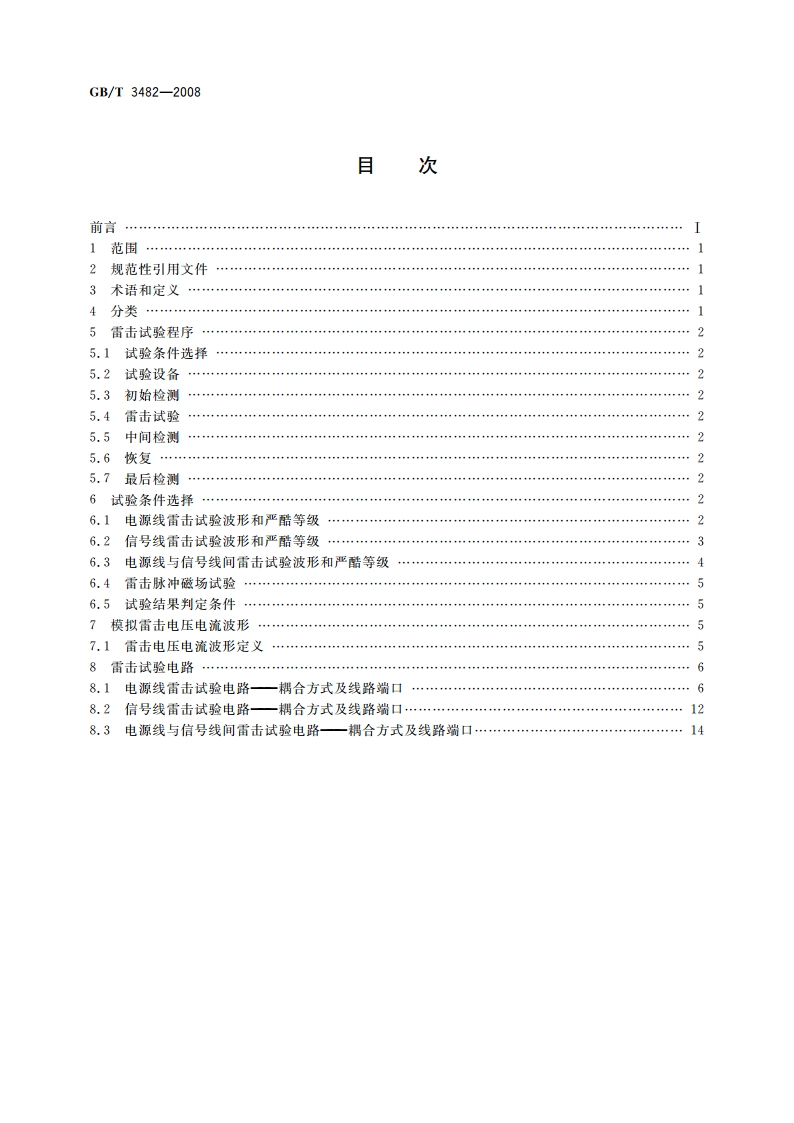

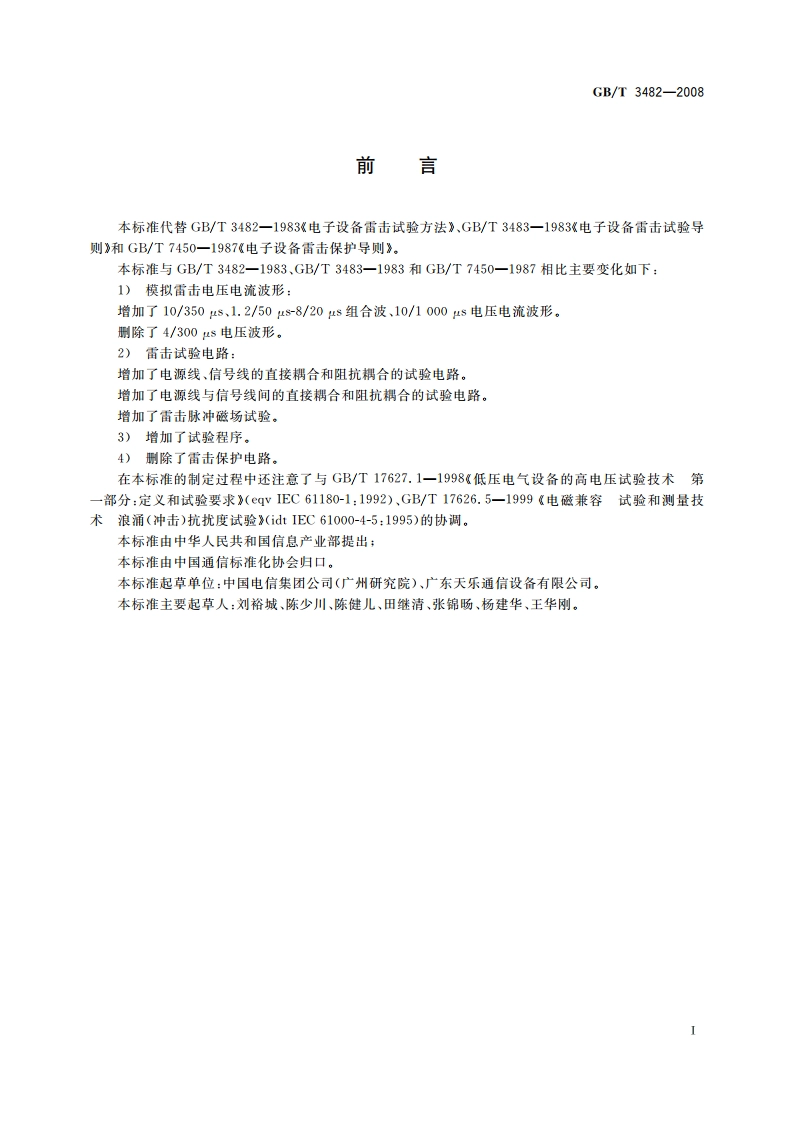

GB/T3482-2008目次前言I】范围12规范性引用义件13术语和定义4分类15雷击试验程序25.1试验条件选择25.2试男验设备25.3初始检测00040025.4雷击试验25.5中间检测225.7最后检测26试g验条件选择409098948809026,1电源线雷击试验波形和亚酷等级26.2信号线雷击试验波形和严酷等级6.3电源线与信号线间雷击试验波形和严酷等级46.4雷击脉冲磁场试验56.5试验结果判定条件57摸拟雷击电压电流波形57.1雷击电压电流波形定义58雷击试验电路68.1电源线雷击试验电路一耦合方式及线路端口68.2信号线雷击试验电路一耦合方式及线路端口128.3电源线与信号线间雷击试验电路一耦合方式及线路端口14GB/T3482-2008电源线信号线设备主体保护接地线图1电子设备等效电路5雷击试验程序5.1试验条件选择参照本标准6.16.5，相关产品规范应选择试验端子、波形及严酷等级等试验条件。如没有规定，则选择其中优选项。5.2试验设备试验设备应能提供5.1所选试验条件相应的雷击电压电流5.3初始检测按相关产品规范规定对被测设备进行电气和机械性能检测，如没有规定，则进行功能检测。5.4雷击试验施加雷击电压电流，一般用直接耦合方式，用阻抗耦合方式需考虑耦合电路对波形的影响。一般可直接施加选定的雷击电压电流幅值，如相关产品规范有规定，可由小到大逐级施加雷击电压电流。一般随机施加雷击电压电流。如相关产品规范对相角顺序有规定，则按规定顺序施加雷击电压电流。时间间隔：每两次试验的间隔足够长，避免前一次试验的非正常影响，如相关产品规范没有规定，一般可选用3min。试验次数：如相关产品规范没有规定，一般可选正负极性各5次。试验：设备处于正常工作状态，按上述确定的条件施加雷电电压电流，每次试验后，检查被测设备是否工作正常，如不正常，则停止试验。5.5中间检测相关产品规范可规定在施加雷击试验时测量被测设备的性能，如没有规定，则不进行测量。5.6恢复相关产品规范应规定施加雷击试验完毕后的恢复时间，如没有规定，则恢复时间为15mi,如被测设备允许人工干预后恢复，如人工复位已动作的开关，相关产品规范应说明。5.7最后检测按相关产品规范规定对被测设各进行电气和机械性能检测，如没有规定，则进行功能检测。6试验条件选择6.1电源线雷击试验波形和严酷等级电源线雷击试验波形和严酷等级见表1，一般情况或没有规定则选用优选波形和优选项。2
