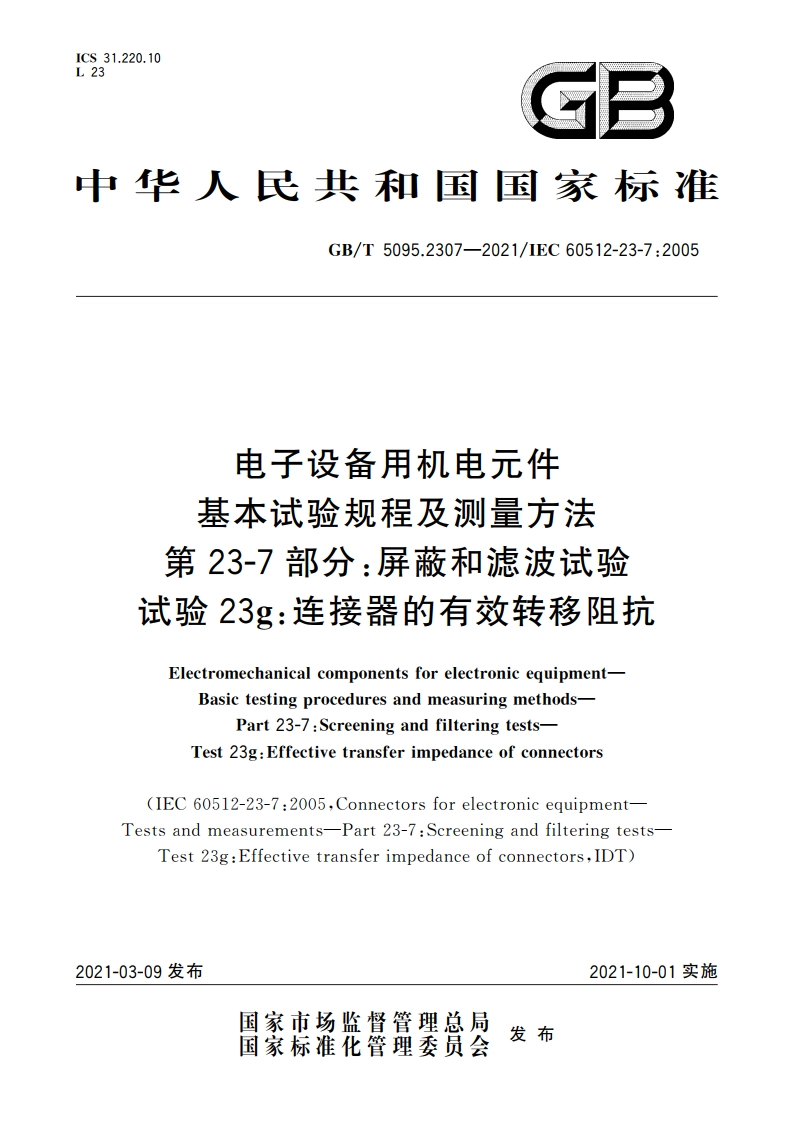

电子设备用机电元件 基本试验规程及测量方法 第23-7部分：屏蔽和滤波试验 试验23g：连接器的有效转移阻抗 GBT 5095.2307-2021.pdf

GB/T5095.2307-2021/1EC60512-23-7:2005电子设备用机电元件基本试验规程及测量方法第23-7部分：屏蔽和滤波试验试验23g:连接器的有效转移阻抗1范围GB/T5095的本部分规定了最高频率在1GHz屏蔽的非圆形多芯电短路连接器，采用网络分析仪测量有效（表面）转移阻抗Z(用表示)的试验方法，用以评定屏蔽效果。这种方法是以GB/T17737.1一2013规定的线注入法为基础，采用特定类型的注人线以适应各种形状的连接器。在下文中所述的方法中，由于采用了特定的试验装置，因此检验的不是连接器自身的屏被，而是两个组合在一起的连接器（阳和阴)，也就是试验结果包括了两个连接器、连接器之间的接口处以及电缆与连接器连接处的屏蔽效果。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2421.1一2008电工电子产品环境试验概述和指南(1EC60068-1:1988,IDT)IEC60050-581国际电工词汇(IEV)第581章：电子设备用机电元件1 nternational Electrotechnical Vocabulary(IEV)-Chapter 581:Electromechanical components for electronic equipment1EC60512-1-100电子设备用机电元件基本试验规程和测量方法第1-100部分：总则适用(Electromechanical components for electronic equipment-Basic testing procedures and meas-uring methods-Part 1-100:General-Applicable publications)1E60512-233电子设备用机电元件基本试验规程和测量方法第23-3部分：屏械和滤波试验试验23c:连接器和附件的屏蔽效果(Electromechanical components for electronic equipment-一Basic testing procedures and measuring methods-Part 23-3:Screening and filtering tests-Test 23c:Screening effectiveness of connectors and accessories)IEC61196-1:1995射频电缆第1部分：总规范总则、定义，要求(Radio-frequency cables-一Part 1:Generic specification-General,definitions,requirements and test methods)3术语和定义IEC60050-581界定的以及下列术语和定义适用于本文件。3.1内部和外部电路inner and outer circuit内部电路由试验样品的屏菠件和导体组成。在公式和图中，内部电路的测量值或计算值可用下标为1的符号标明，如：U1、Z1或11。外部电路由试验夹具盒周围的屏蔽表面和内部表面组成。在公式和图中，外部电路的测量值或计算值可用下标为2的符号标明，如：U2、Z,或I:。
