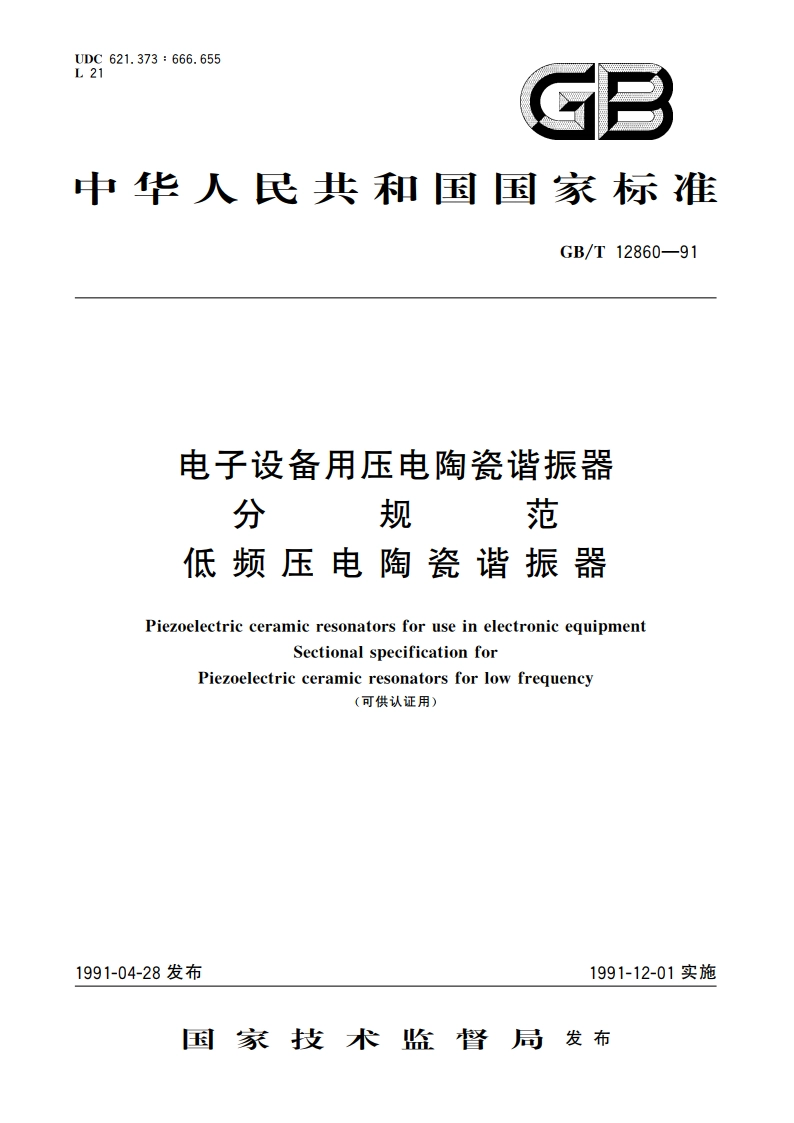

电子设备用压电陶瓷谐振器分规范 低频压电陶瓷谐振器 GBT 12860-1991.pdf

GB/T12860-912.1.1优先气候类别本分规范所包含的谐振器是按EC68-1总则的规定来划分气候类别的。下限和上限类别温度及稳态湿热试验的持续时间应从下列数值中选取。下限类别温度：-55、-40、-25和-10。上限类别温度：70，85、100和125。稳态湿热试验的持续时间：4、10、21和56d。寒冷和干热试验的严酷度分别为下限类别温度和上限类别温度。优先气候类别是：55/085/E655/085/2140/085/5640/085/2125/085/5625/085/212.2优先额定值详细规范中给出的值应优先从下列数值中选取。2.2.1额定旦压(U)额定电压的优先值是SO3中R5系列的值。如果需要其他的值则应从R10系列中选取。2.2.2额定振荡频京无优先值，因为振荡颜率的额定值是按照每个振荡电路的要求而确定的。2.2.3额定振荡频率的优先允许偏差士1.0%：0.5%：士0.3%士0.1%（应用于有严格要求情况下）2,2.4振荡频率温度特性以百分数表示在类别温度范围内相对于20时振荡频率的最大变化应在详细规范所规定的数值以内。3质量评定程序3.1初始制造阶段初始制造阶段是使压电体金属化以形成电极。3.2结构类似元件以相同工艺和材料制成的谐振器即认为是结构类似谐振器，即使这些谐振器的外形尺寸和数值不同，也认为是结构类似的谐振器。3.3放行批证明记录当详细规范中有规定且当订货方有要求时，放行批证明记录应按GB/T12859的3.5.1条所要求的内容给出。在耐久性试验后，需要变化量数据的参数是：振荡频率，谐振电阻、自由电容和绝缘电阻。3.4鉴定批准鉴定批准试验的程序按GB/T12859的3.4条规定。以逐批试验和周期试验为基础的鉴定批准试验一览表在本分规范3.5条中给出。采用固定样本大小一览表的程序在下述3.4.1条和3.4.2条中规定。3.4.1以固定样本大小为基础的鉴定批准程序3
