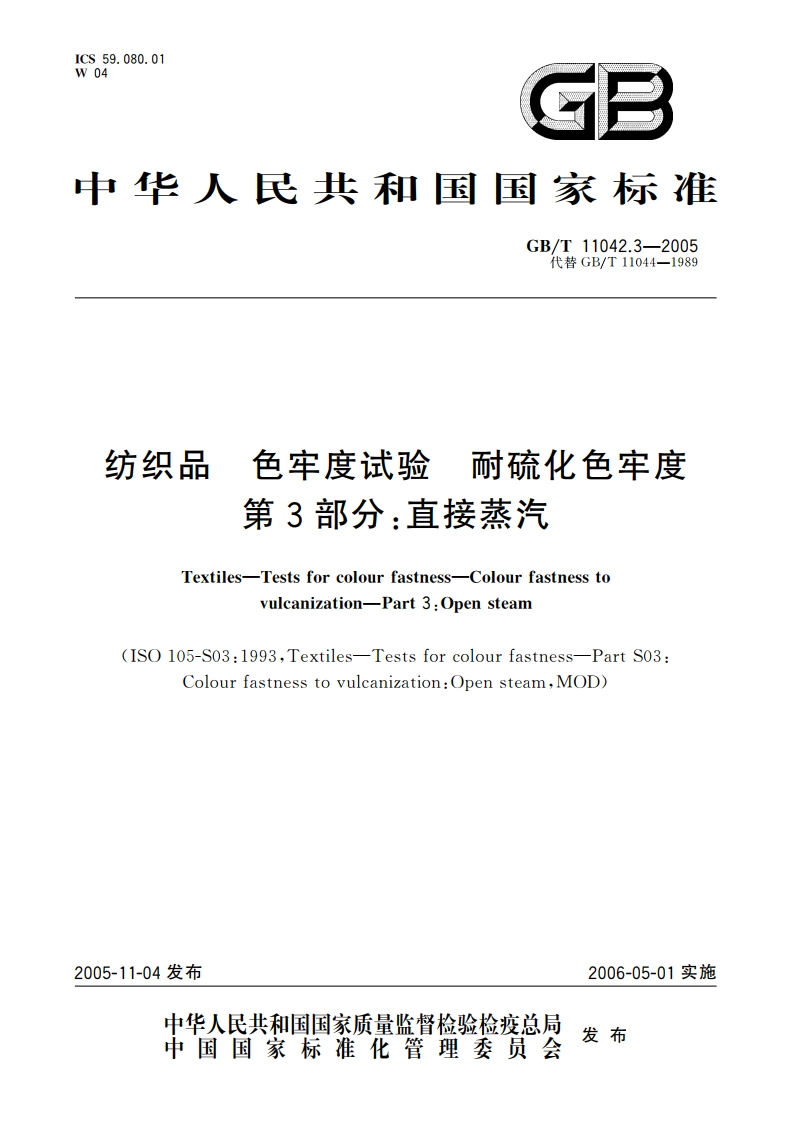

纺织品 色牢度试验 耐硫化色牢度 第3部分：直接蒸汽 GBT 11042.3-2005.pdf

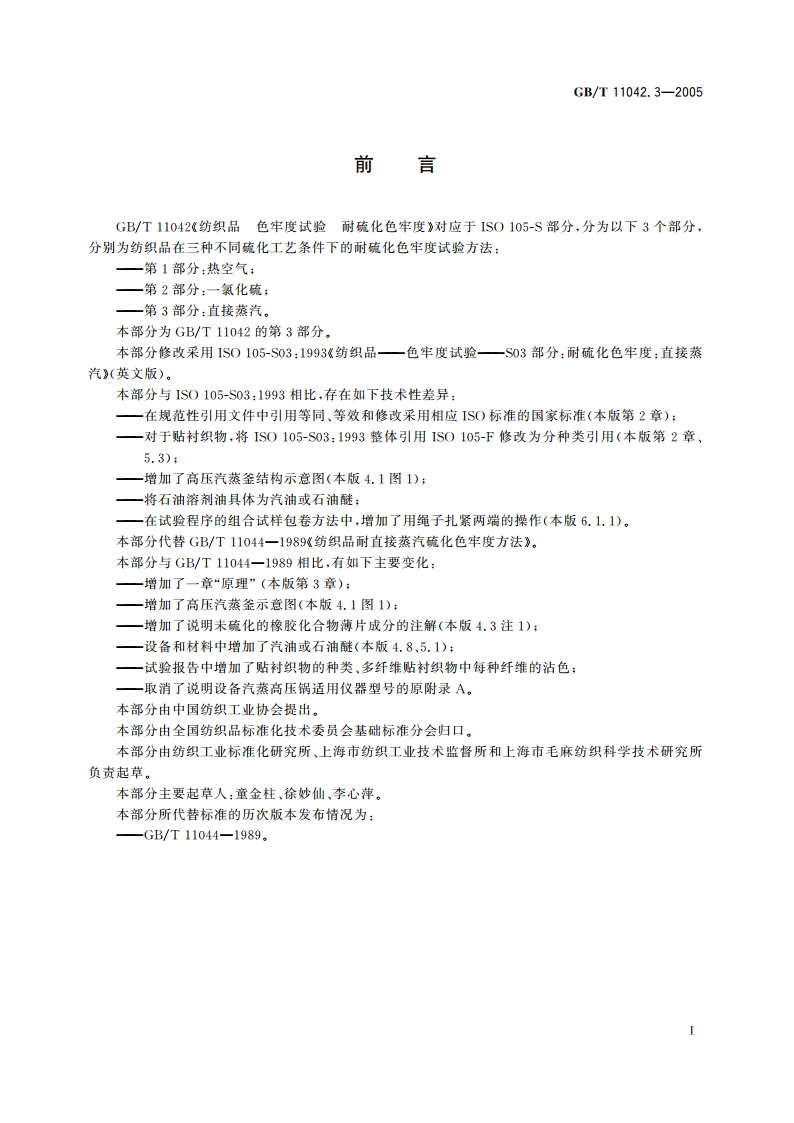

GB/T11042.3-2005压力表放汽阀温度计招桐试样架双层有孔度架图1高压汽蒸釜示意图4.3未硫化的橡胶化合物薄片：厚(2.5土1.5)mm,其成分为：白皱橡胶100份氧化锌5份硬脂酸1份硫磺2份巯基苯并噻唑1份二乙基二硫代氨基甲酸酯锌盐0.2份二氧化钛15份硫酸钡75份如果需要搬运橡胶化合物，应使用聚乙烯薄膜对其遮盖，以防污染及相互粘结。注1：本试验只使用了一种基本的橡胶化合物，在生产中经常也会使用其他化合物成分，它们可能会对色牢度结果产生本试验表现不出的特殊形响。4.4贴衬织物(GB/T6151一1997,8.2)。4.4.1多纤维贴衬织物，符合GB/T11404。或者：4.4.2单纤维贴衬织物，符合GB7565、GB/T7568、IS0105-F07、IS0105-F08的有关部分，它们与待试试样的纤维种类相同，在试样是混纺的情况下与混纺比例最多的纤维种类相同。4.5未染色的漂白棉布。4.6不渗透蒸汽和水的薄片：仅用于方法A(防止蒸汽渗入)，例如橡胶防护织物，或聚酯塑料薄膜，能耐140C的温度。4.7评定变色用灰色样卡，符合GB250。评定沾色用灰色样卡，符合GB251。4.8汽油或石油醚。2
