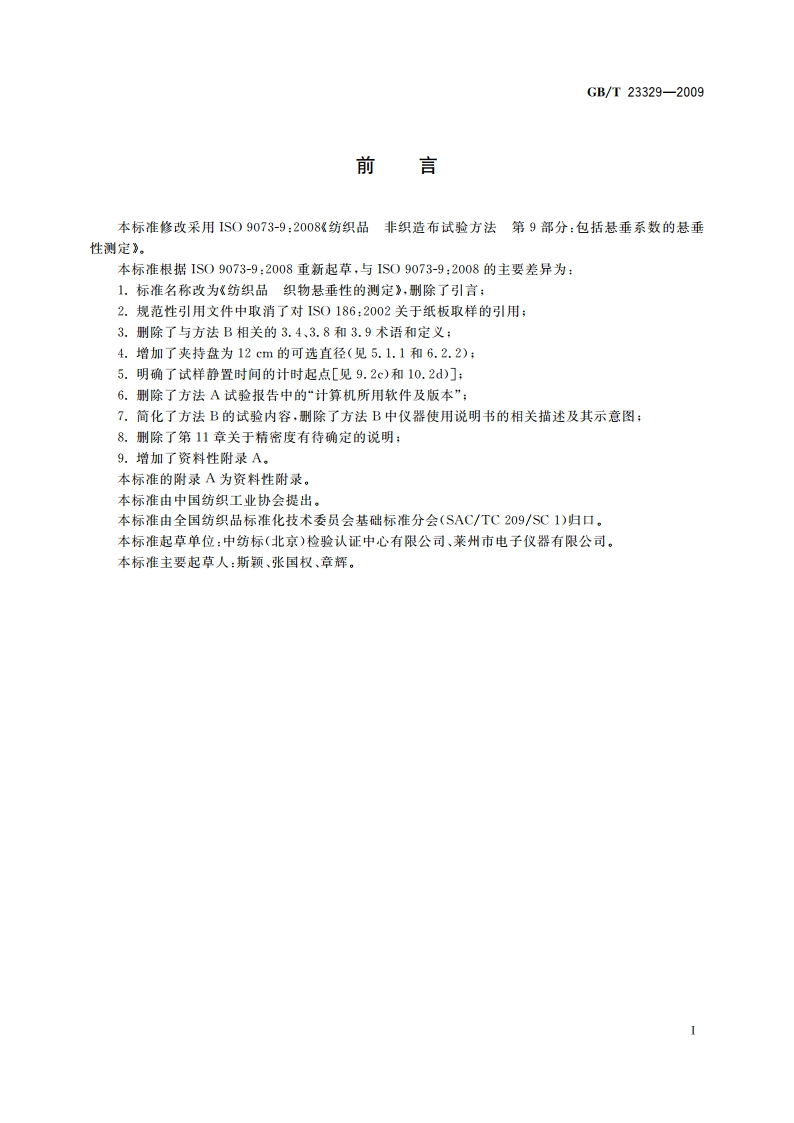

ICS59.080.30W04B中华人民共和国国家标准GB/T23329一2009纺织品织物悬垂性的测定Textiles-Determination of drapability of fabrics(ISO 9073-9:2008,Textiles-Test methods for nonwovens-Part 9:Determination of drapability including drape coefficient,MOD)2009-03-19发布2010-01-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T23329-2009前言本标准修改采用IS09073-9:2008纺织品非织造布试验方法第9部分：包括悬垂系数的悬垂性测定。本标准根据1S09073-9:2008重新起草，与1S09073-9:2008的主要差异为：1,标准名称改为纺织品织物悬垂性的测定，删除了引言：2,规范性引用文件中取消了对1S0186:2002关于纸板取样的引用：3.删除了与方法B相关的3.4、3.8和3.9术语和定义：4.增加了夹持盘为12cm的可选直径（见5.1.1和6.2.2）：5.明确了试样静置时间的计时起点见9,2c)和10.2d):6.删除了方法A试验报告中的“计算机所用软件及版本”；7.简化了方法B的试验内容，删除了方法B中仪器使用说明书的相关描述及其示意图：8.删除了第11章关于精密度有待确定的说明：9,增加了资料性附录A。本标准的附录A为资料性附录。本标准由中国纺织工业协会提出。本标准由全国纺织品标准化技术委员会基础标准分会(SAC/TC209/SC1)归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、莱州市电子仪器有限公司。本标准主要起草人：斯颖、张国权、章辉。GB/T23329-2009方法A:纸环法将悬垂的试样影像投射在到已知质量的纸环上，纸环与试样未夹持部分的尺寸相同。在纸环上沿着投影边缘西出其整个轮廓，再沿着画出的线条剪取投影部分。悬垂系数为投影部分的纸环质量占整个纸环质量的百分苹。方法B:图像处理法将悬垂试样投影到白色片材上，用数码相机获取试样的悬垂图像，从图像中得到有关试样悬垂性的具体定量信息。利用计算机图像处理技术得到悬垂波数、波幅和悬垂系数等指标。（见图1），转换半径角度(0560)主悬蓬被的被幅角度轴(0)图1图像处理输出示例5仪器5.1方法A和方法B所用仪器5.1.1悬垂性试验仪图2为一个适当仪器的示意图。由以下部件构成：一带有透明盖的试验箱。一两个水平圆形夹特盘，直径为18cm或12cm,试样夹在两个夹特盘中间，下夹持盘有一个中心定位柱。一在夹持盘下方的中心、凹面镜的焦点位置有一点光源，凹面镜反射的平行光垂直向上通过夹持盘周围的试样区照在仪器的透明盖上。一仪器盖上有固定纸环的中心板或白色片材。5.1.2三块圆形模板，直径为24cm、30cm和36cm,用于方便地剪裁画样和标注试样中心。5.1.3秒表（或自动计时装置）。5.2方法A中的辅助装置5.2.1透明纸环，当内径为18cm时，外径按照6.2.1选择为24cm,30cm或36cm;当内径为12cm时，外径为24cm。5.2.2天平，精度为0.01g。5.3方法B中的辅助仪器5.3.1相机支架，用来将数码相机固定在测定仪上，相机固定在仪器试样中心上方合适距离的位置。5.3.2数码相机，与计算机连接，能够将数码相机获取织物试样的影像输入至计算机的评估软件。2
