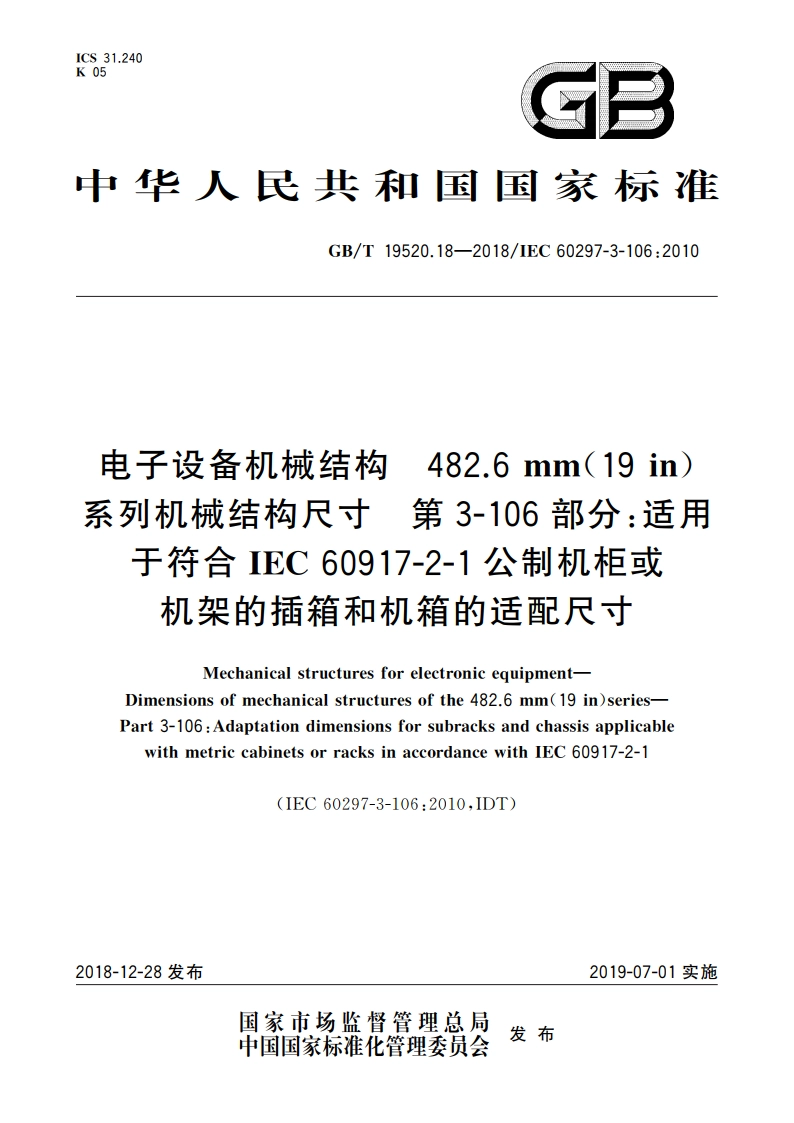

电子设备机械结构 482.6 mm(19 in)系列机械结构尺寸 第3-106部分：适用于符合IEC 60917-2-1公制机柜或机架的插箱和机箱的适配尺寸 GBT 19520.18-2018.pdf

GB/T19520.18-2018/1EC60297-3-106:2010电子设备机械结构482.6mm(19in)系列机械结构尺寸第3-106部分：适用于符合EC60917-2-1公制机柜或机架的插箱和机箱的适配尺寸1范围GB/T19520的本部分规定了可安装在公制机柜或机架上的19in插箱或机箱的凸缘安装尺寸。插箱或机箱的附加尺寸符合IEC60297(所有部分)，公制机柜或机架的附加尺寸符合IEC60917(所有部分)。EMC、地震、气候和环境要求及试验在EC61587(所有部分)中予以规定，本部分中使用的图无意于指导产品设计，只宜使用那些标准中规定的尺寸。使用的术语符合IEC60917-1。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。IEC60297(所有部分)电子设备机构结构482.6mm(19in)系列机械结构尺寸Mechanicalstructures for electronic equipment-Dimensions of mechanical structures of the 482.6 mm(19 in)se-riesIEC60297-3-101电子设备机构结构482.6mm(19in)系列机械结构尺寸第3-101部分：插箱Mechanical structures for electronic equipment-Dimensions of mechanical structures of the482.6 mm(19 in)series-Part 3-101:Subracks and associated plug-in unitsIEC6o917(所有部分)发展中的电子设备构体机被结构模数序列(Modular order for the development of mechanical structures for electronic equipment practices)EC60917-2-1发展中的电子设备构体机被结构模数序列第2部分：分规范25mm设备构体的接口协调尺寸第1节：详细规范机柜和机架的尺寸(Modular order for the development of me-chanical structures for electronie equipment practices-Part 2:Sectional specification-Interface co-or-dination dimensions for the 25 mm equipment practice-Section 1:Detail specification-Dimensionsfor cabinets and racks)IEC60917-2-4发展中的电子设备构体机械结构模数序列第2-4部分：分规范25mm设备构体的接口协调尺寸适用于符合IEC60297-3-100(19in)的插箱或机箱的适配尺寸Modular order forthe development of mechanical structures for electronic equipment practices-Part 2-4:Sectional spec-ification-Interface co-ordination dimensions for the 25 mm equipment practice-Adaptation dimen-sions for subracks or chassis applicable in cabinets or racks in accordance with IEC 60297-3-100(19in)
