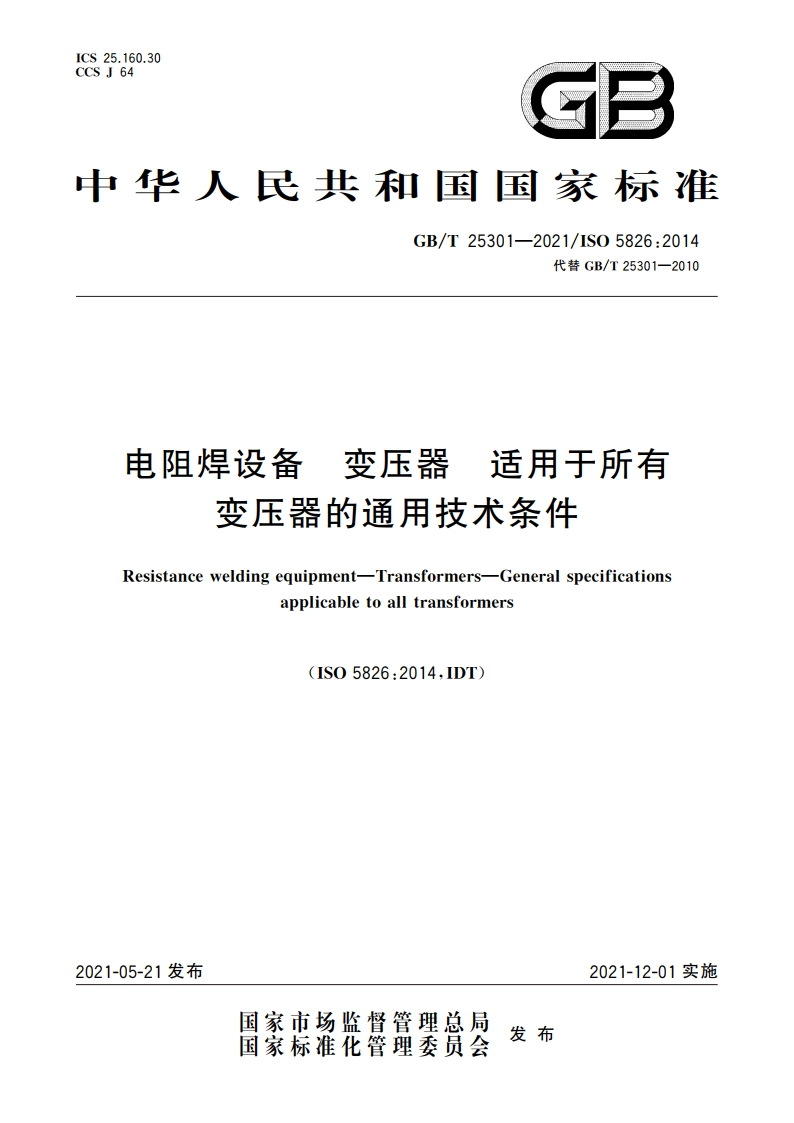

电阻焊设备 变压器 适用于所有变压器的通用技术条件 GBT 25301-2021.pdf

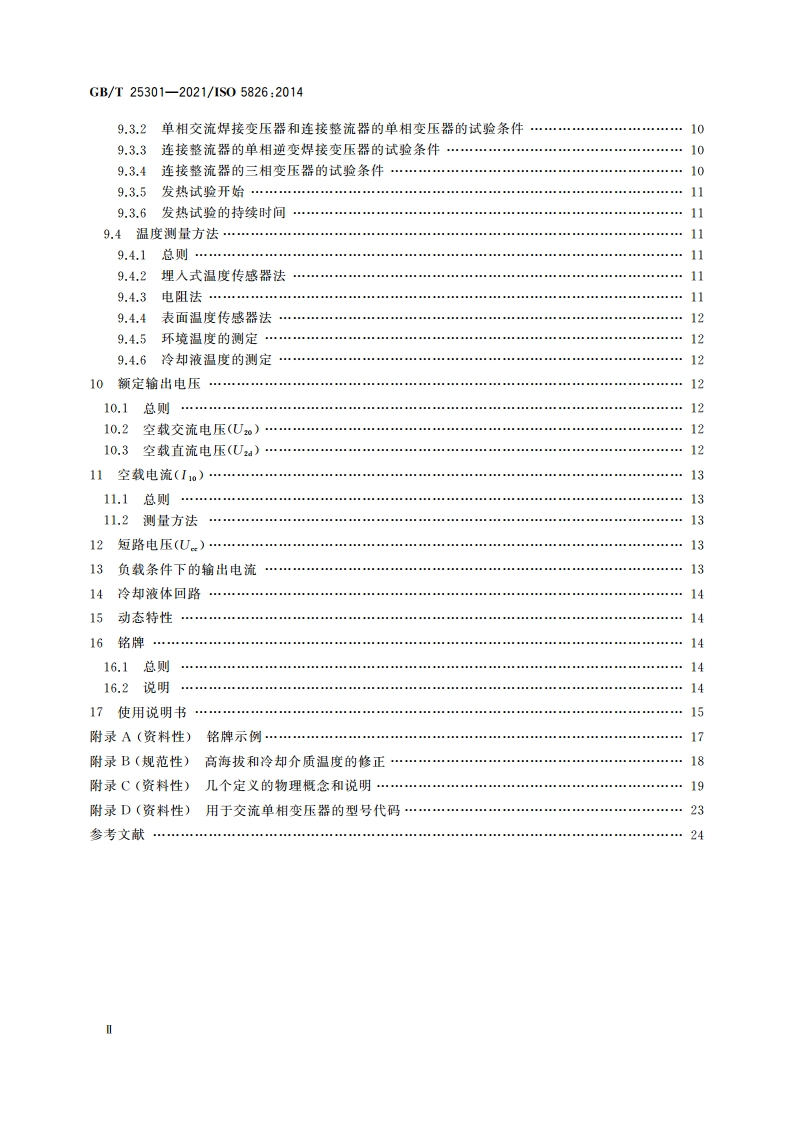

GB/T25301-2021/1S05826:201493,2单相交流焊接变压器和连接整流器的单相变压器的试验条件109.3.3连接整流器的单相逆变焊接变压器的试验条件109.34连接整流器的三相变压器的试验条件10935发热试验开始119,36发热试验的持续时间119,4温度测量方法119,41总则119,4.2埋入式温度传感器法119.4.3电阻法119,4.4表面温度传感器法9,5环境温度的测定129,4.6冷却液温度的测定y10额定输出电压1210,】总0则44405900404041210,2空载交流电压(U0)1210,3空载直流电f(U,)nnn1211空载电流(110)1311,1总则13112测量方法12短路电f(U)a1313负载条件下的输出电流1314冷却液体回路1415动态特性1416铭牌1416.1总则91416.2说明1417使用说明书44454544444544454444554444454”15附录A(资料性)铭牌示例17附录B(规范性)高海拔和冷却介质温度的修正18附录C(资料性)几个定义的物理概念和说明19附录D(资料性)用于交流单相变压器的型号代码23分考义状424GB/T25301-2021/1S05826:2014电阻焊设备变压器适用于所有变压器的通用技术条件1范围本文件规定了适用于电阻焊设备的以下类型变压器的技术条件：一用于交流焊接的单相变压器，通常工作于50Hz或60Hz:一用于直流焊接的连接整流器的单相变压器，通常工作于50Hz或60Hz:一用于直流焊接的连接整流器的单相逆变变压器，通常工作于400Hz一2kHz:一用于直流焊接的连接整流器的三相变压器，通常工作于50Hz或60Hz。就本文件而言，变压器一词可以指单独的或连接整流器（变压器-整流器单元）的变压器。本文件适用于符合EC61140的I类或类保护变压器。注：本文件的要求可通过其他电阻焊变压器标准来补充，例如：IS022829和1S010656,2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO669电阻焊电阻焊接设备机械和电气要求(Resistance welding一Resistance weldingequipment-Mechanical and electrical requirements)ISO17657-3电阻焊焊接电流的测量第3部分：电流感应线圈(Resistance welding一Weldingcurrent measurement for resistance welding-Part 3:Current sensing coil)ISO17657-4电阻焊焊接电流的测量第4部分：校准系统(Resistance welding一Welding cur-rent measurement for resistance welding-Part 4:Calibration system)ISO17677-1电阻焊词汇第1部分：点焊、凸焊和缝焊(Resistance welding-一Vocabulary-一Part 1:Spot,projection and seam welding)IEC6o085电气绝缘耐热性和表示方法(Electrical insulation一Thermal evaluation and desig-nation)IEC60529外壳防护等级(IP代码)Degrees of protection provided by enclosures(IP code)IEC61140电击防护装置和设备的通用部分(Protection against electric shock一Common as-pects for installation and equipment)3术语和定义IS0669和1S017677-1界定的以及下列术语和定义适用于本文件，3.1变压器-整流器单元transformer-rectifier unit连接整流器的变压器。变压器的输出回路包含全波整流器。1
