电声学
助听器
第1部分:具有感应拾音线圈输入的助听器
GBT
25102.1-2010
电声
部分
具有
感应
线圈
输入
25102.1
2010

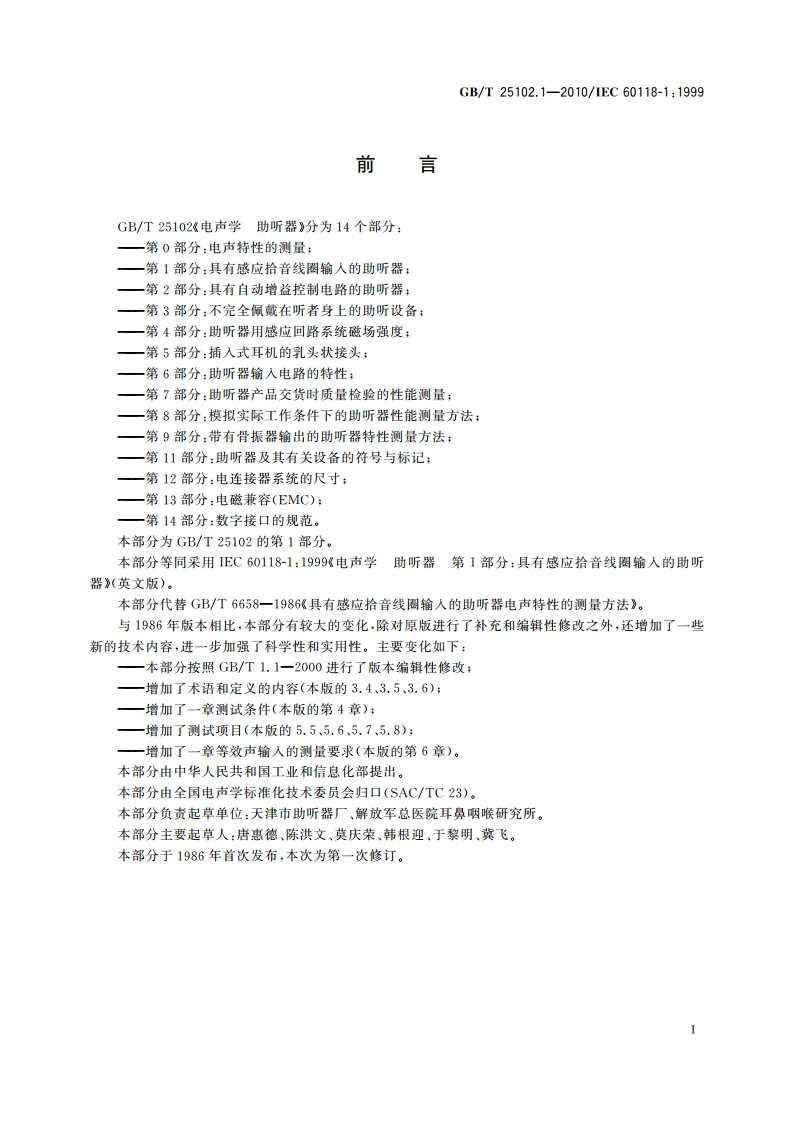

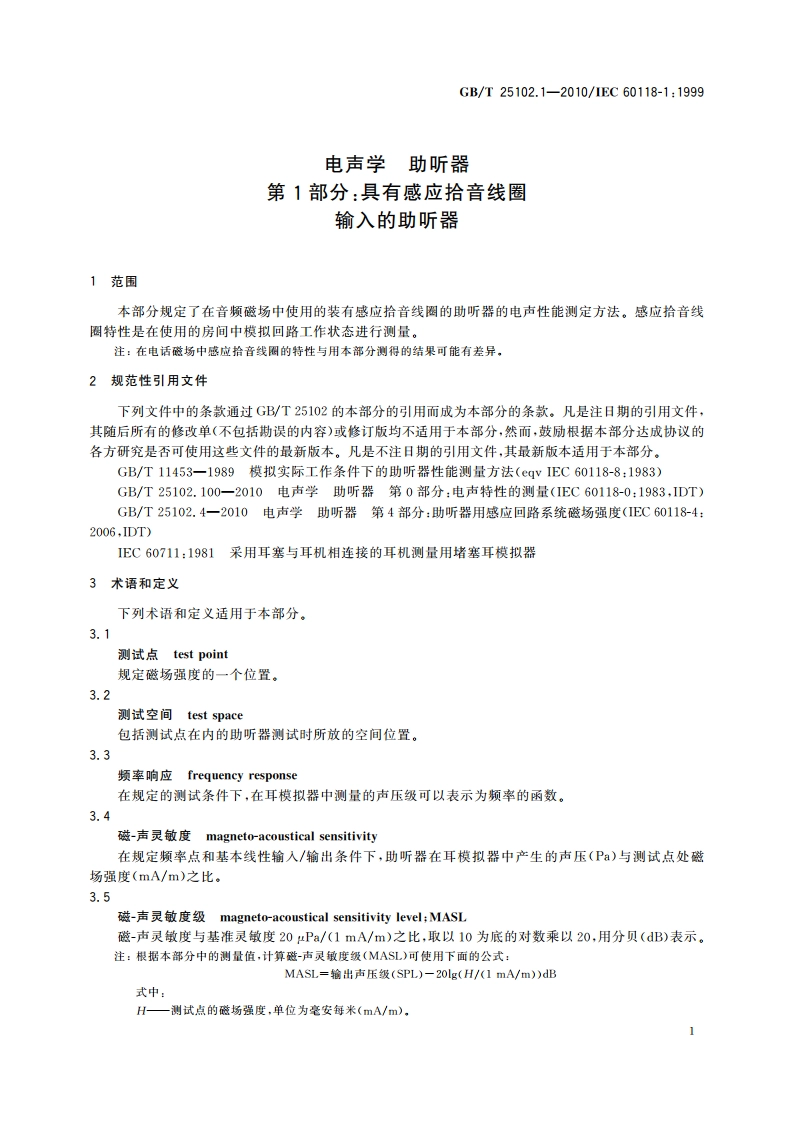

GB/T25102.1-2010/1EC60118-1:19993.6最大a磁-声灵敏度级maximum magneto-acoustical sensitivity level助听器的所有控制器调整到最大位置获得的最大磁-声灵敏度级。4测试条件4.1概述本部分中所有声压级的参考都以20Pa为基准,并依照GB/T25102.100一2010和IEC60711:1981测量。磁场强度表示为:安培每米(A/m)或毫安每米(mA/m)。4.2残留输出级当助听器输入测试信号关掉时,由于测试空间的环境交流声、噪声和漏磁场的影响,会有残留输出级产生,其我留输出级应比测试信号接入时下降至少10dB最好20B以上。4.3磁场源4.3.1测试空间应远高任何可干扰磁场的铁或铁磁体物质,或其他由于涡流而会产生对磁场干扰的物质。4.3.2磁场源应具有表示测试点磁场强度(A/m)和输入电流之间关系的标定。4.3.3磁场源应是一个以测试点为中心的内径10m的球体,尺寸的大小和方向与标称值的偏差分别小于士5%和士10。注:一个边长为a(大于0.5m)的方形或者一个直径为d(大于0.56m)的圆形回路可以满足这些要求,4.3.4磁场的总谐波失真不大于1%。注:如果输人电流的失真小于1%这个条件可以满足,4.3.5在200Hz8000Hz频率范用内,测试点的德场强度应保持在士20%的容差内。5测试步骤5.1磁场源强度磁场源产生的磁场强度可以根据磁场源的几何形状计算确定。注1:例如,一个边长为a(m),通过电流为i(A)的方框,其中心的磁场强度为:H=2.i(A/m)一个直径为d(m),通过电流为(A)的例环,其中心的磁场强度为:H(A/m)注2:获得恒流条件的一种方法是用恒压源驱动磁场源,在200Hz一8000Hz频率范围内,其内阻比磁场源的输入阻抗至少大100倍。对于一个低阻抗信号发生器,在其输出增串联一个电阻器可达到上述要求。5.2助听器测试安置5.2.1助听器的支撑应是非金属的。5.2.2助听器放置在测试点,并使它所在的方向能获得最大的拾音信号,其方向应在测试报告中说明。5.3助听器的正常工作状态助听器的正常工作状态按GB/T25102.100一2010和1EC60711:1981规定的则量进行,当电源的材料和结构彩响测试结果时,电源的实际类型应在测试报告中说明。5.4基本频率响应测试步骤:a)在参考测试频率将测试点的磁场强度调至31.6mA/m士1.58mA/m。b)调节增益至参考测试增益控制位置(见GB/T25102.100一2010)。其他控制器的位置放在基本频率响应声测量时所周至的位置。c)在200Hz一8000Hz的顺率范围内,改变信号源的频率,保特磁场强度恒定在31.6mA/m。GB/T25102.1-2010/1EC60118-1:1999d)对于连续记录,其扫描速度应使在任何频率点频率响应的偏差都不超过稳定值的1.0dB。)以耳模拟器中的声压级作为频率的函数做频率响应由线图。5.5满挡增益控制频率响应本测试的目的是确定在满挡增益控制时感应拾音线圈输入的频率响应。输入磁场强度足够低以保证基本线性输人/输出条件。测试步骤:)调节增益控制至满挡如果有其他控制将其调至能获得最大增益位置。b)在参考测试频率将测试点的磁场强度调到31,6mA/m士1.58mA/m,如不能获得基本线性输人/输出条件可将磁场强度调低至10mA/m。c)在100Hz10000Hz频率范围内改变声源频率,保持磁场强度恒定,d)作耳模拟器的声压级与频率点的频率响应曲线图。磁场输入强度应在报告中说明。5.6在参考测试频率的最大磁-声灵敏度级3.6所定义的最大灵敏度级,是从5.5获得频率响应的参考测试频率点上测定的。5.7增益控制位置对频率响应的影响本测试的目的是要说明具有感应拾音线圈输入的助听器的增益控制位置(如果有),对频率响应的影响。注:本测试对于具有感应拾音线周的助听器在高增益控制位置时检测内部磁感应反馈趋势特别适用。测试步骤:a)按5.5a)、b)和c)进行:b)在参考测试烦率点将增益控制从满挡位置按每挡大约10dB下调:)在每个增益控制位置要对200Hz8000Hz范围内的频率进行改变并保持磁场强度恒定;)每挡增益控制调节的频率响应,宜作图表示耳模拟器的声压级与频率的关系。5.8谐波失真在GB/T25102.100一2010中6.12.1对谐波失真做出了规定。测试步骤:a)周节助听器的控制按5,4b)的方法进行。在参考测试烦率磁输入场强度为100mA/m,并对输出声压级进行测量,如果输出声压级与在同等条件下声输人声压级为70B时所测的结果不同,那么就要重新调节助听器的增益,使由磁输入测量的输出声压级与70dB的声输人声压级输出相同。如果所获得的增益达不到要求,那就要将增益调至满挡。b)在200Hz5000Hz频率范围内改变声源频率,并对谐波频率f的输出信号进行分析,或对总谐波失真进行记录,滤波器的带宽需在报告中说明,在任何烦率,对于连续记录扫描速率应使频率响应与稳定值之差不大于1B。如果在任何测试频率及其二次谐波间的基本频率响应曲线上升12dB或更高,那么该频率点的失真测试可以省略。)如有必要可采用其他磁输出场强重复b)中的步骤做谐波失真与声源频率或磁场强度关系曲线图。6等效声输入为了适应助听器使用者在音量变化不大的情祝下将助听器传声器输入切换到感应拾音线圈位置,感应拾音线圈的灵敏度要与传声器灵敏度相互匹配,因为输入换能器不同,声和磁二者所测得的烦率响应可能差别很大。条件随助听器的设计而变化(耳背式、耳内式、耳道式或完全耳道式)。当根据GB/T25102.4一2010规定的磁输入场强度级感应拾音线圈的频率响应与根据GB/T11453一1989规定的输入声压级为70dB模拟原位增益的频率响应一致时,才能状得量佳性能。
