电阻焊 焊接电流的测量 第2部分：带电流感应线圈的焊接电流测量仪 GBT 32514.2-2016.pdf

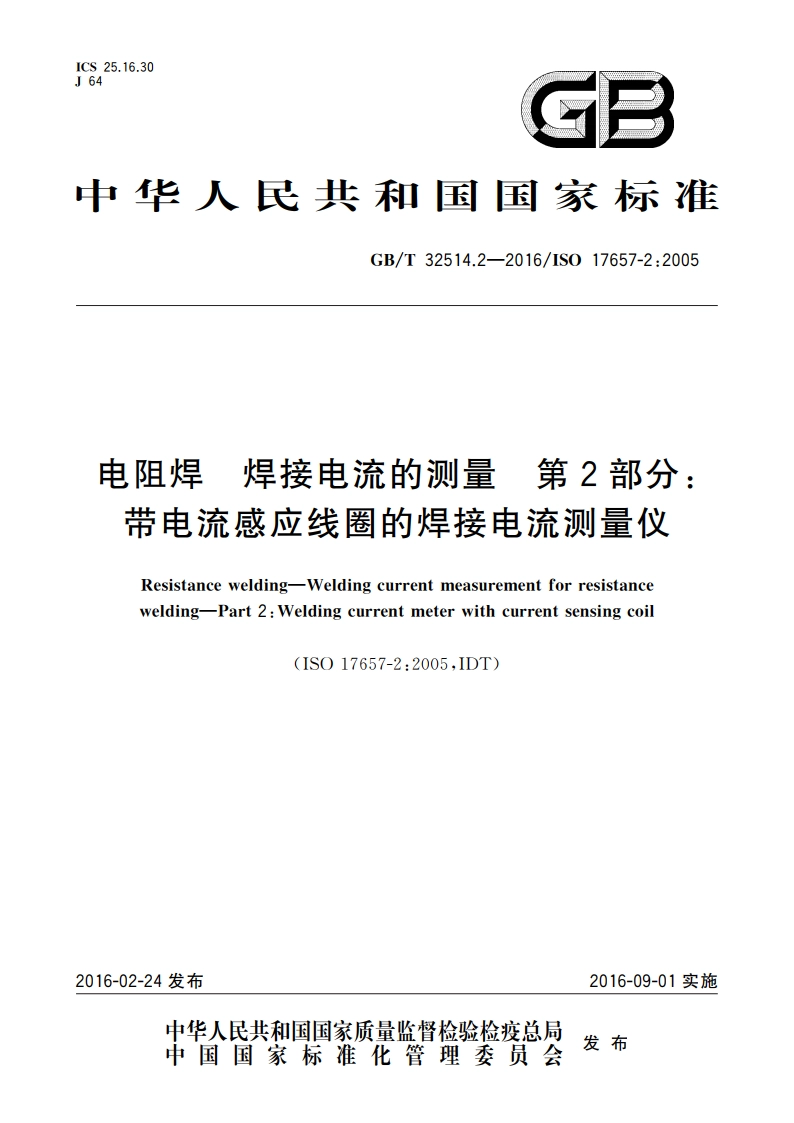

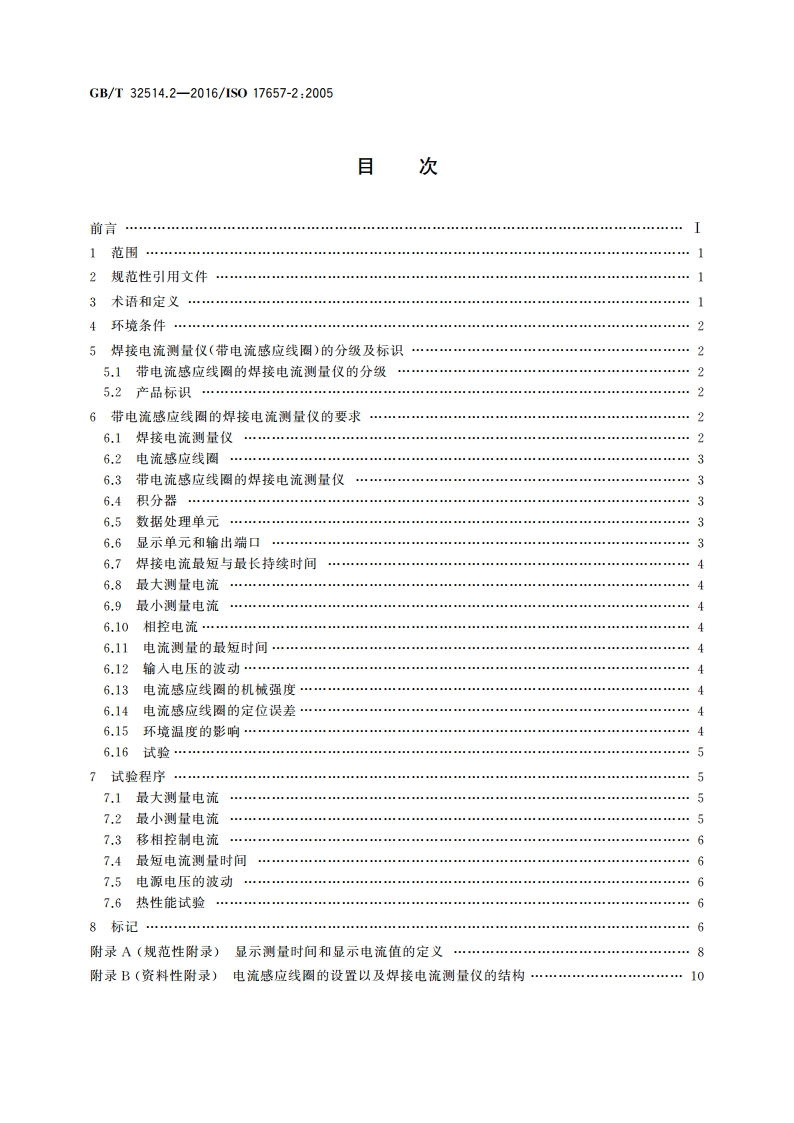

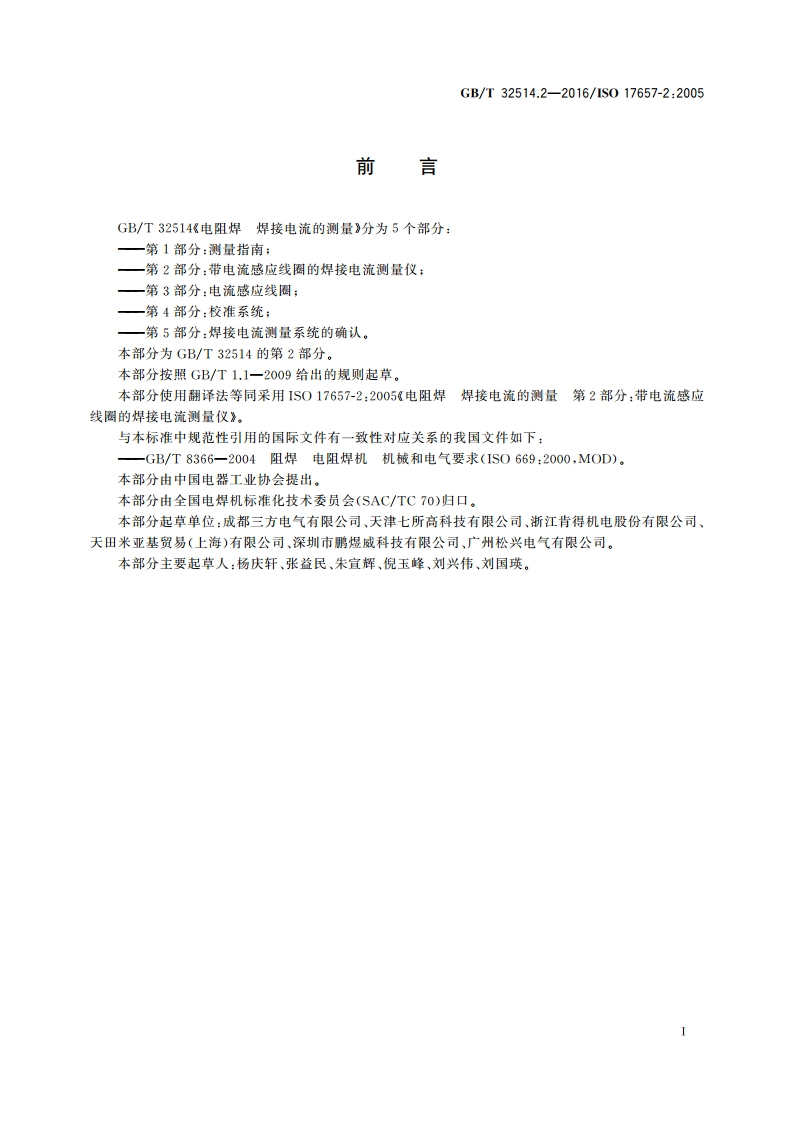

ICS25.16.30J64中华人民共和国国家标准GB/T32514.2-2016/1S017657-2:2005电阻焊焊接电流的测量第2部分：带电流感应线圈的焊接电流测量仪Resistance welding-Welding current measurement for resistancewelding-Part 2:Welding current meter with current sensing coil(IS017657-2:2005,IDT)2016-02-24发布2016-09-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T32514.2-2016/1S017657-2:2005电阻焊焊接电流的测量第2部分：带电流感应线圈的焊接电流测量仪1范围GB/T32514的本部分规定了用于测量单相交流(50Hz或60Hz)和直流电阻焊的焊接时间和焊接电流有效值，带有电流感应线圈的焊接电流测量仪的要求。本部分适用于带有显示屏或经过校准的输出端口的焊接电流测量系统（可与焊接控制器相连接）。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T32514.1一2016电阻焊焊接电流的测量第1部分：测量指南(1S017657-1:2005,DT)GB/T32514.3一2016电阻焊焊接电流的测量第3部分：电流感应线圈(1S017657-3:2005,IDT)GB/T32514.4一2016电阻焊煤接电流的测量第4部分：校准系统(1S017657-4:2005,DT)ISO669阻焊电阻焊机机械和电气要求(Resistance welding一Resistance welding equip-ment-Mechanical and electrical requirements)3术语和定义1S0669界定的以及下列术语和定义适用于本文件。3.1最短测量时间minimum measuring time测量时间的最小可设定值。参见图A.1。3.2最长测量时间maximum measuring time测量时间的最大可设定值，取决于焊接电流测量仪的组件类型。参见图A1。3.3显示的测量时间indicated measuring time焊接电流从开始到结束的持续时间。注：通常，测量电流所采用的起始和结束时间是自动设定的。如果起始时间设定为零或一个大于零的值，而结束时间设定在一个小于焊接时间的值（参见图A1),则通过起始时间与结束时间之间的测量，计算焊接电流，3.4自动零位校正automatic zero level correction测量直流焊接电流时，允许校正输出零位漂移对设备的影响。1
